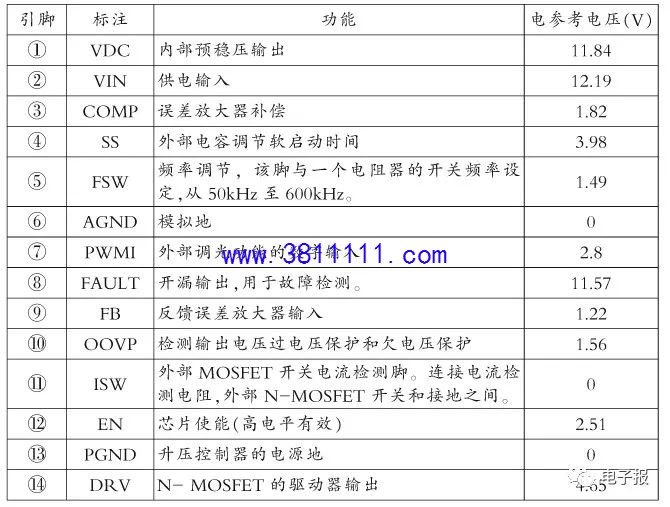

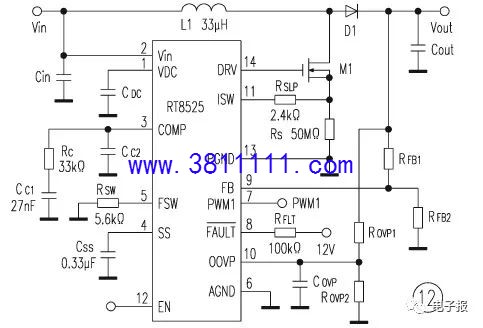

12.芯片型号RT8525：是台湾立锜科技公司生产的一个宽输入工作电压范围 的控制器， 工作电压范围为 4.5V至29V ，RT8525的输出电压可由FB引脚调整。 该 PWMI引脚可被用来作为数字输入，参与WLED亮度控制与逻辑电平PWM信号。 1）芯片引脚功能
2）芯片拓扑图

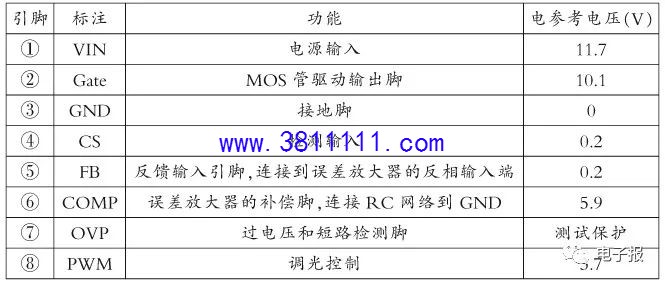

13.芯片型号OB3350：是一块高度集成 (LED)驱动控制芯片，主要运用在液晶 显示器和液晶电视，包含一个PWM驱动，使用电流模式控制和固定频率调节LED 电流。 1）芯片引脚功能

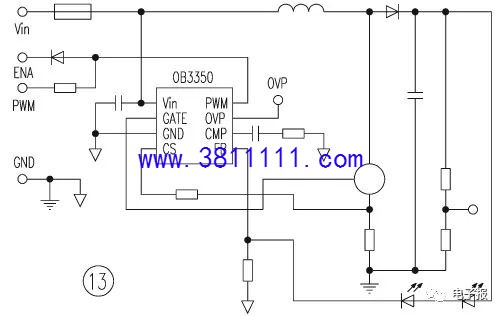

2）芯片拓扑图

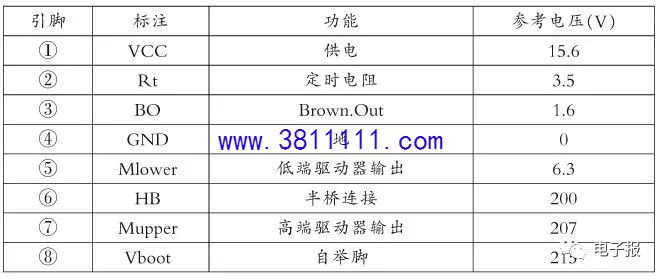

14.芯片型号NCP1393：为高压半桥驱动器，从25KHz到250KHz宽频率范围， 固定死区时间0.6μs，PFC检测后100ms延迟输入锁定功能，过功率保护、过温保护。 1）芯片引脚功能

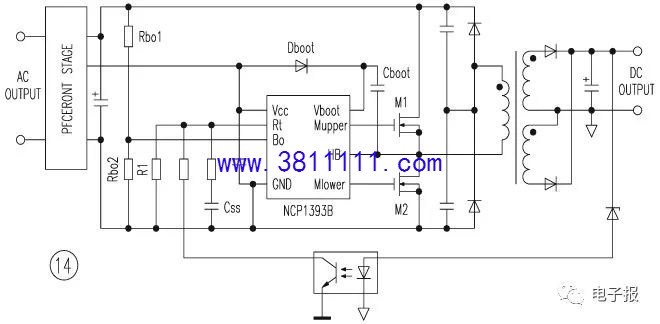

2）芯片拓扑图

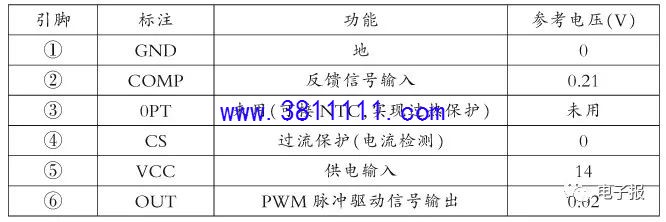

15.芯片型号LD5530： 具有优异的ESD保护、超低启动电流、电流模式控制、绿 色模式控制、UVLO（欠压锁定）、Leb（前沿消隐）、内部频率交换、内部斜率补偿、过 压保护、OCP（过电流保护）、OTP（过热保护）通过一个NTC、OLP（过载保护）、 250mA—500mA的驱动能力、高压CMOS工艺。 1）芯片引脚功能

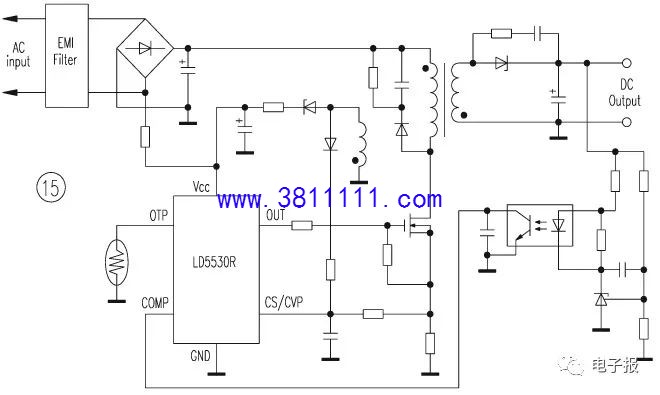

2）芯片拓扑图

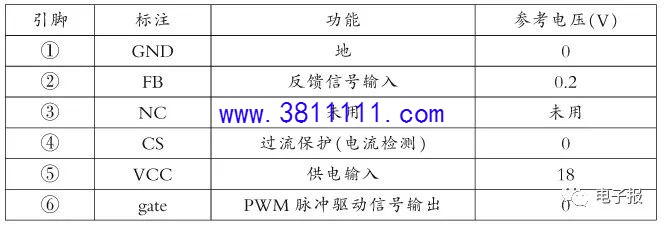

16.芯片型号OB2273：是一个高性能的电流模式PWM控制器， 具有扩展突 发模式（Burst Mode）控制，以提高效率和最低的待机功耗、音频无噪音运行、固定 的65kHz开关频率、VDD与滞后欠压锁定（UVLO）、循环周期过流阈值设置，为恒 定输出功率限制在通用输入电压范围、 自动恢复过载保护 （OLP）、 过温保护 （OTP）、VDD过电压保护（OVP），通过外部稳压可调过压保护（OVP）。 1）芯片引脚功能
（未完待续） |
