安钛克 TP-550C 电源拆解高清大图分享

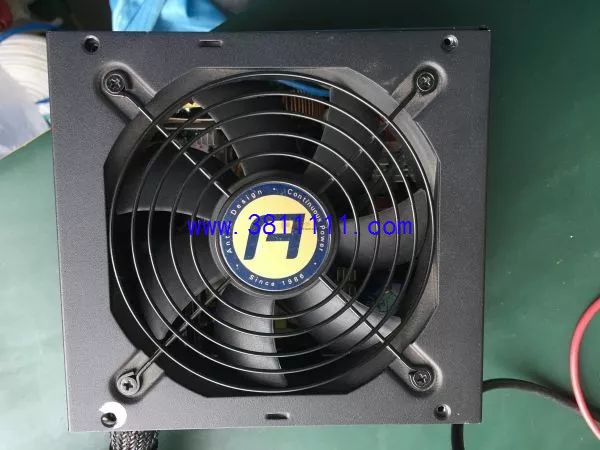

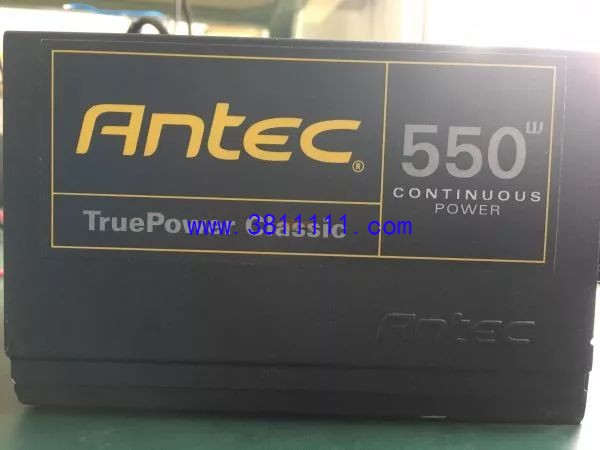

手上有个安钛克的TP-550C 金牌电源。先来几张图：

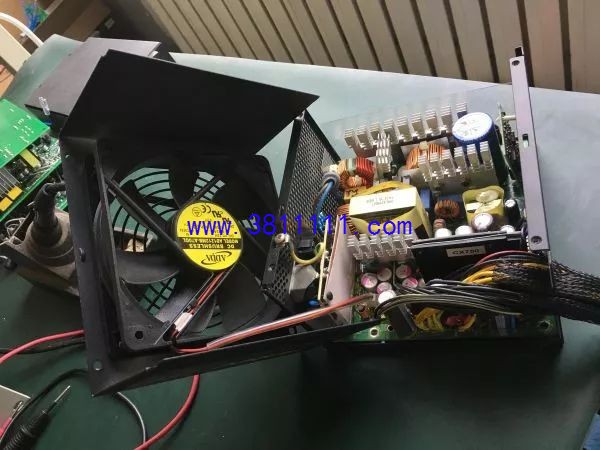

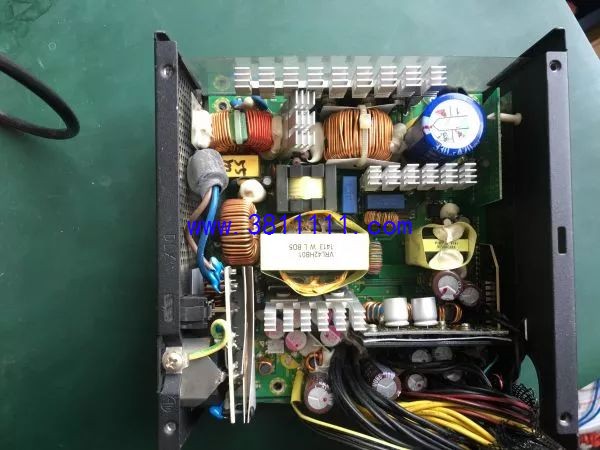

开盖，里面的东西还是挺多的啊。滤波环，滤波电容，安规电容，电感，变压器，大电解，辅助电源，还有3个小板子。

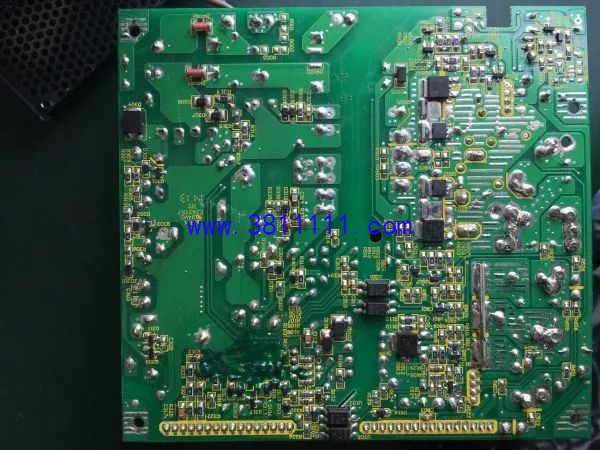

板子背面还有些绿色的胶，非常硬，很难弄下来。

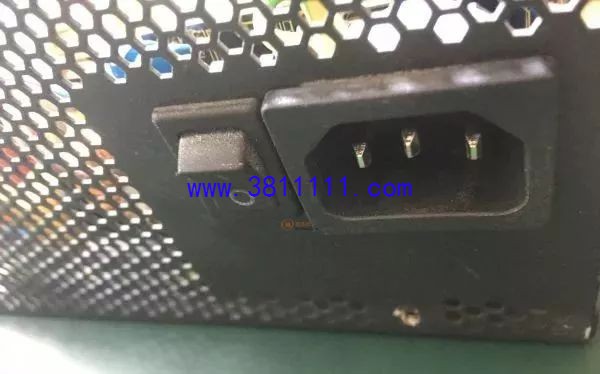

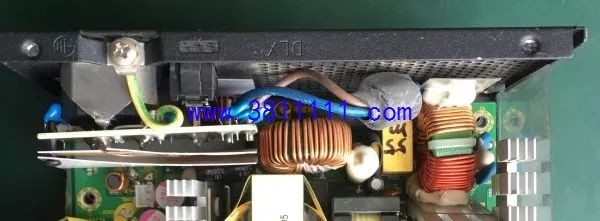

交流输入和滤波电路。

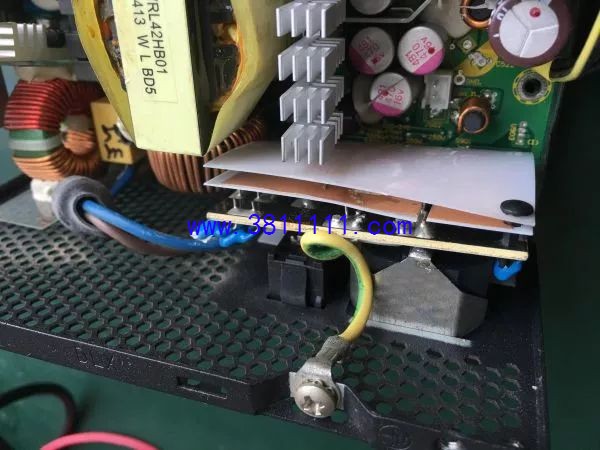

交流滤波专门有一个小板。

主板上也有交流滤波电路，共模环，X电容。

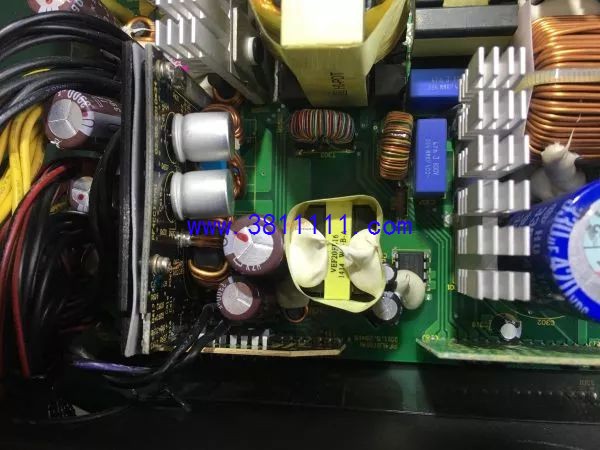

辅助电源，芯片是英飞凌的准谐振集成芯片ICE2QR4765Z。

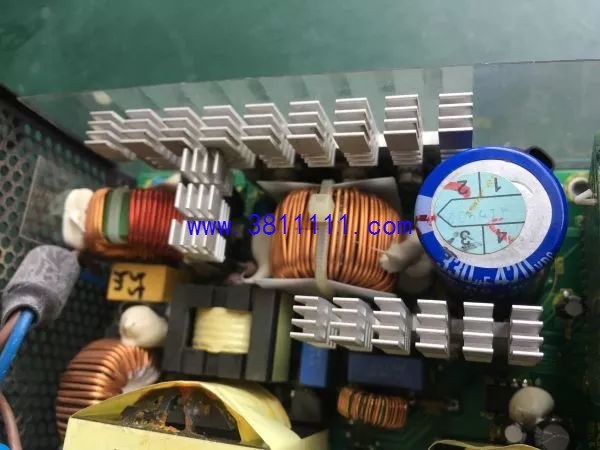

PFC电路，铁硅铝磁环绕制的电感，大电容是330u/420V的，420V耐压挺少见的。

主电路是LLC的，一个PQ3220当做谐振电感，图下边有两个小磁环，现在还不知道是干啥的，可能一个是驱动，一个是电流检测。
