高清大图！2250W无散热器刀片式电源拆解全过程

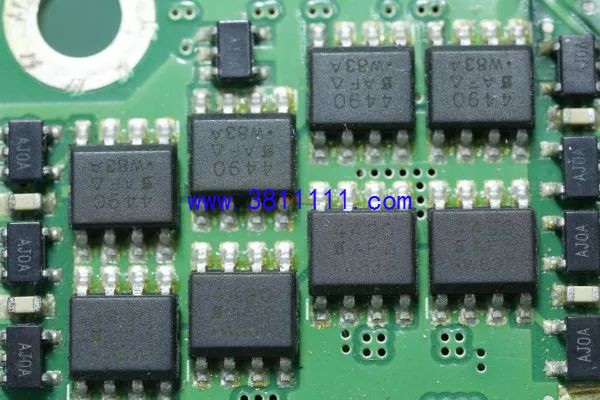

初级功率管。

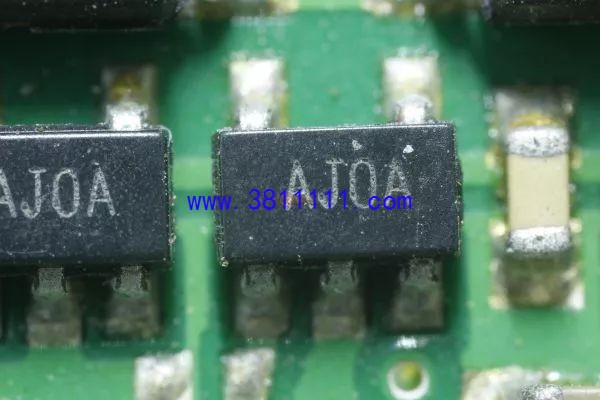

初级功率管驱动IC，每个功率管一对一驱动，每个模块板初级有16个功率管和16个驱动IC。

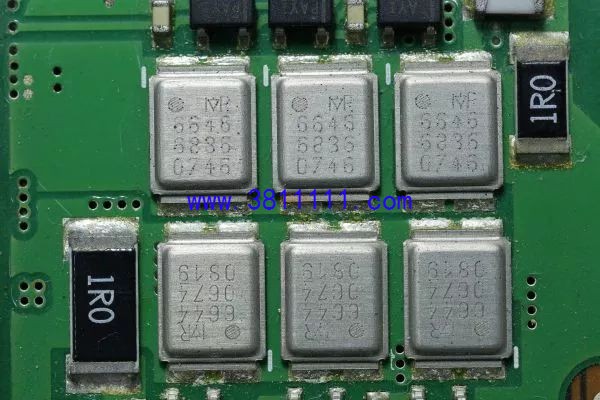

次级功率管，次级每个模组12颗MOSFET。

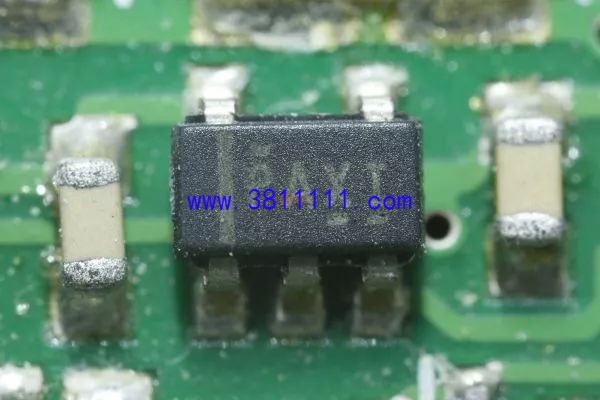

次级驱动IC，次级的MOSFET驱动也是一对一驱动的，次级有12个MOSFET和12个驱动IC。

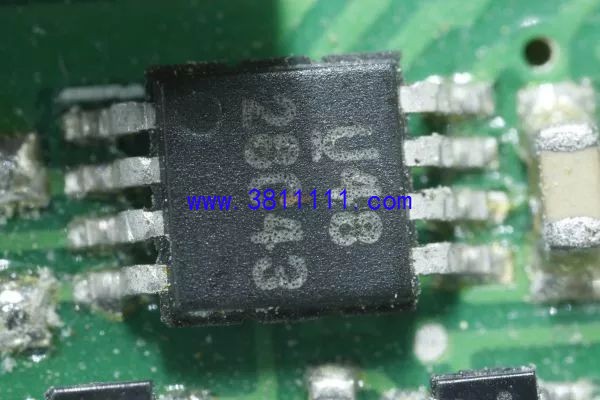

终于看到电源管理IC了，哈哈，TI的28C43，SSOP-8封装的。

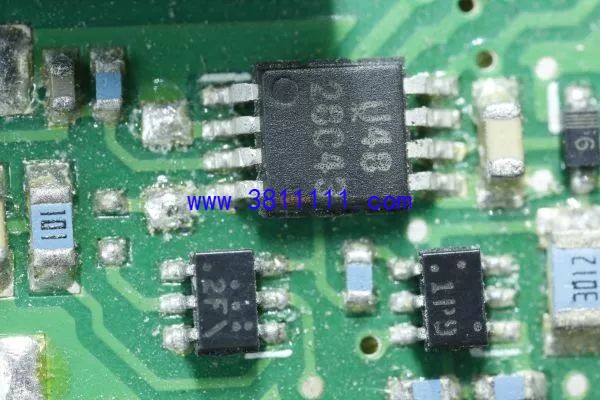

28C43旁边2个是逻辑门IC，给28C43提供时钟信号的。

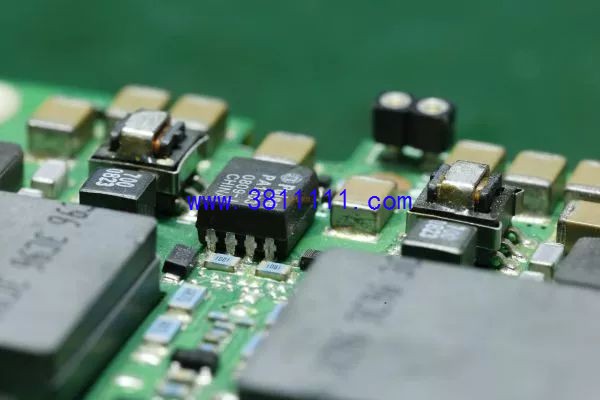

38C43的PWM信号通过这个脉冲变压器送到初级驱动IC。

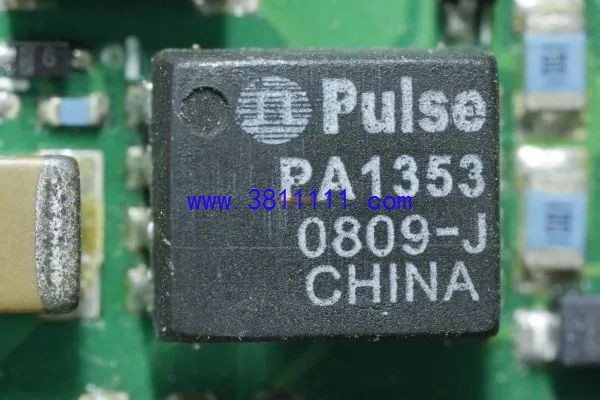

驱动变压器上面一个大大的“CHINA”！

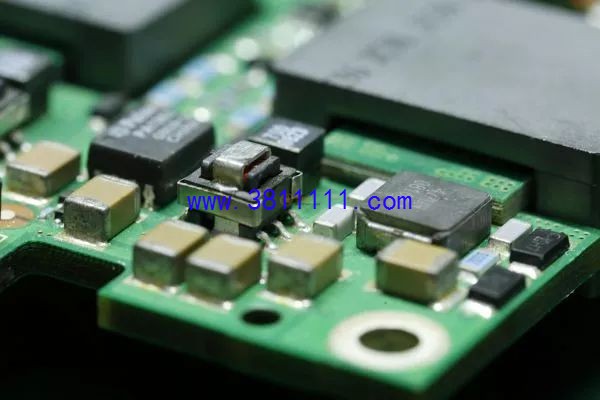

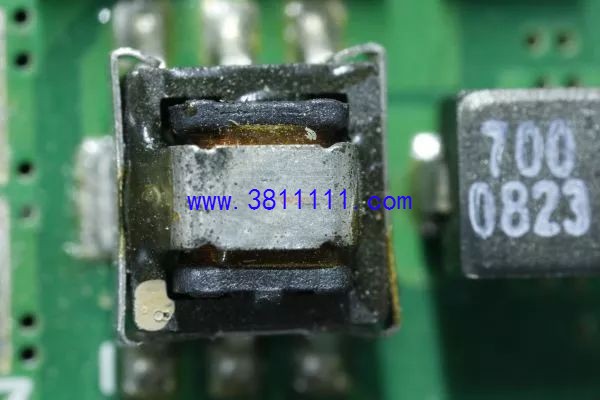

这个小”变压器“不是变压器，而是电流互感器，初级电流检测用的，右边还有颗貌似威世的贴片电感，谐振电感。

电流互感器，好小的说。

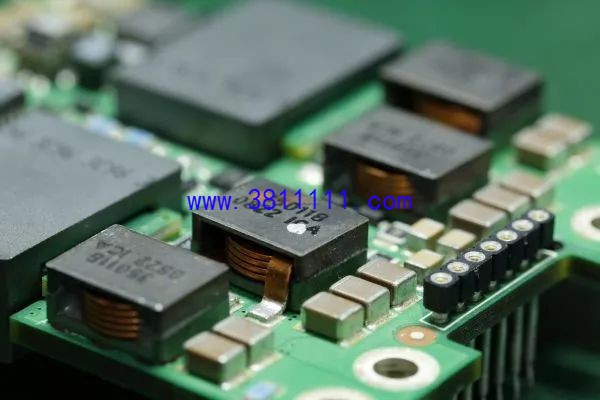

次级输出储能电感，貌似是采用的倍流同步整流。

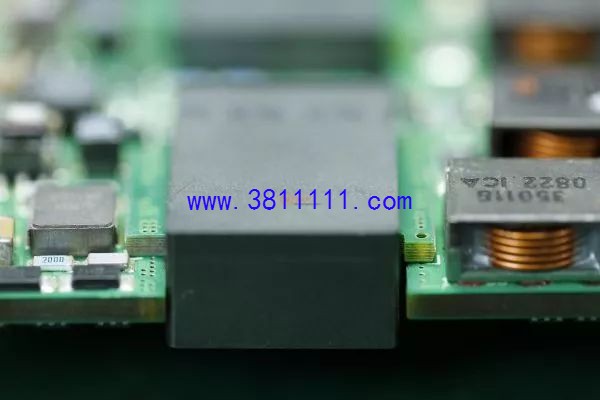

主变压器里还多加了一个小板，模块的主板和这个小板都是多层板，大于4层，至于具体多少层就看不出来了。
