高清大图！2250W无散热器刀片式电源拆解全过程

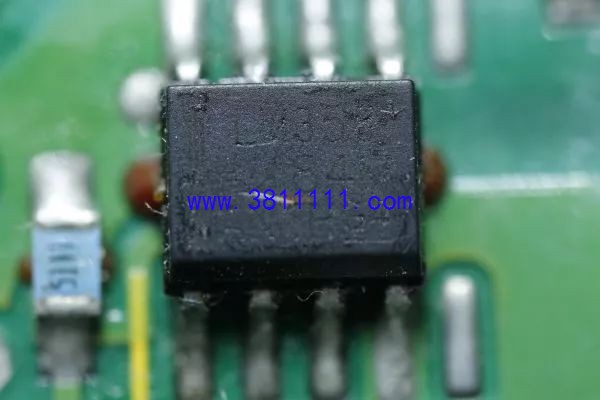

旁边那个当然就是辅助电源次级的的运放了，LM358。

辅助电源开关管的Rsense电阻。

继续更新，上主功率部分：

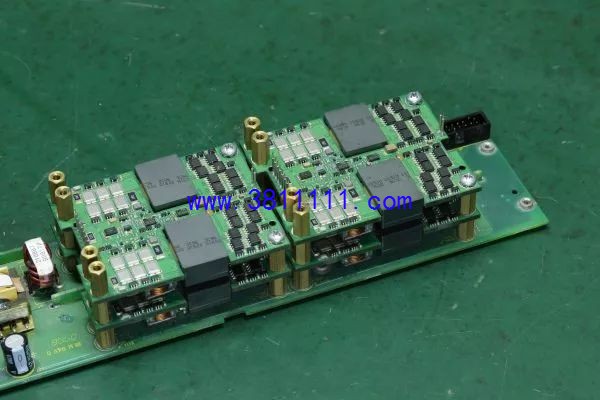

主功率部分有4块板，分2层阵列，输入输出都采用铜柱过电流，每块板上有2路交错并联，一共8路交错并联。每路初级采用8个SO-8的MOSFET，次级采用6个CanPAK的MOSFET，主变为PEI22的。

主板底部时钟和反馈部分，

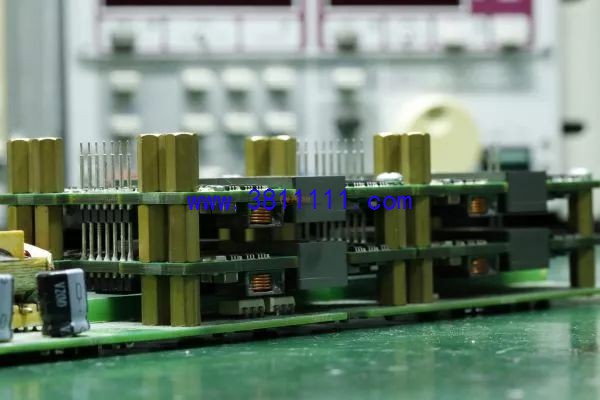

来张侧视图，板间的信号采用插针连接，包板辅助电源供电、时钟、反馈、基准电压信号。

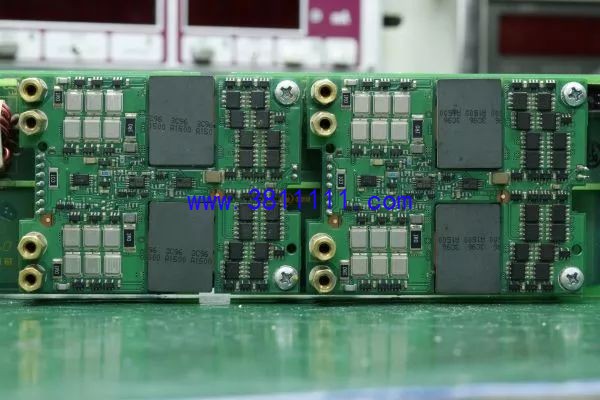

华丽的功率部分再来一张。

继续拆解，拆主模组：

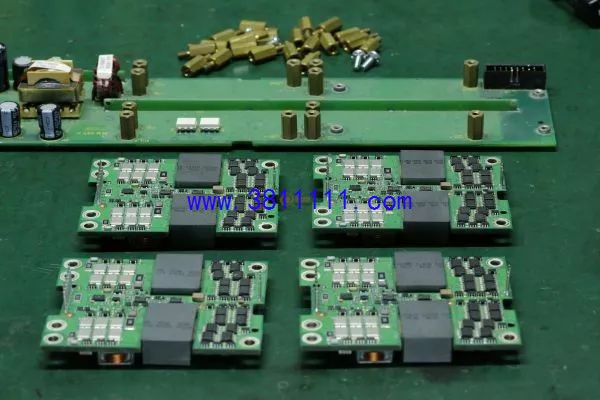

4个模组，8个变压器，187A电流啊。

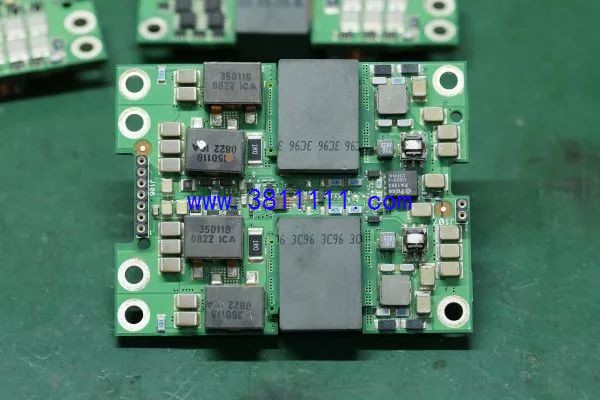

主模组正面。

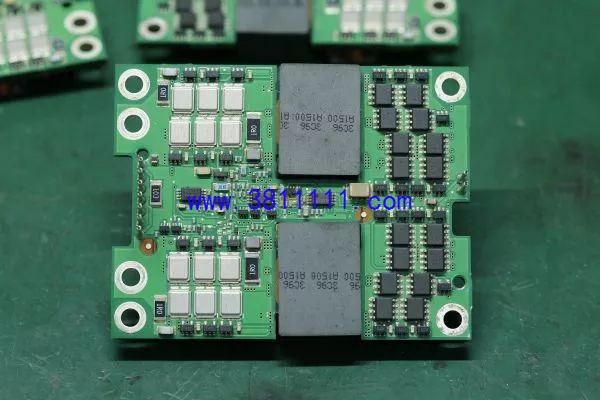

主模组反面。

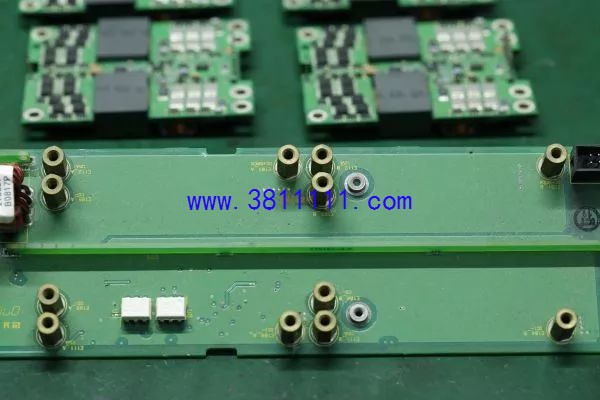

主板（母板）。
