高清大图！2250W无散热器刀片式电源拆解全过程

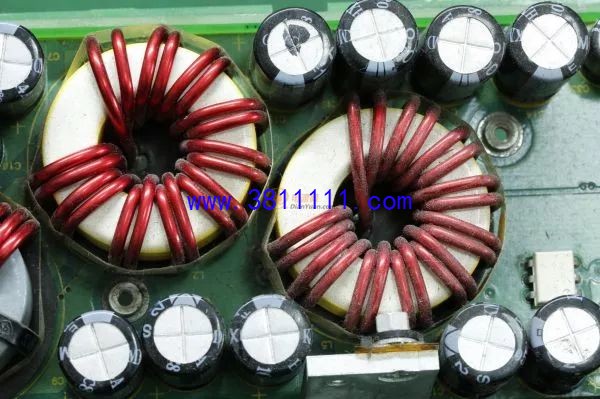

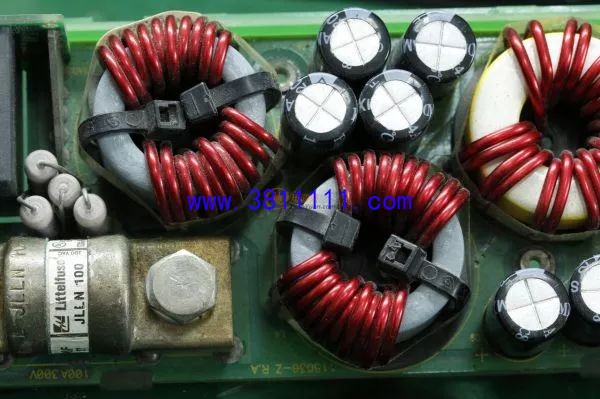

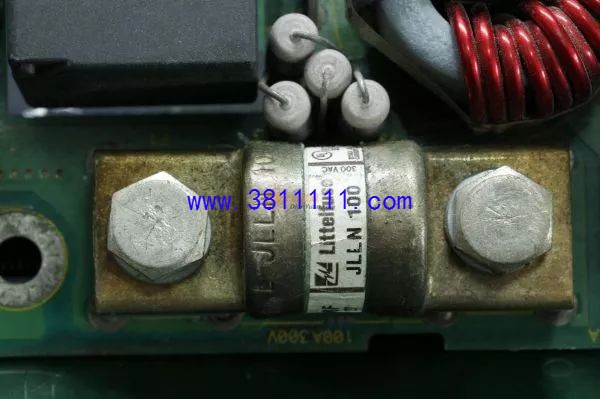

输入2级共模电感：

差模电感：

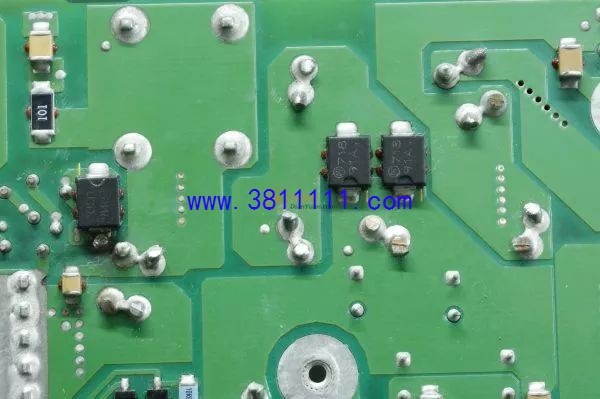

背面贴片：

继续上辅助电源部分：

辅助电源采用的EE25的变压器，输出3路电源给主电路做辅助供电

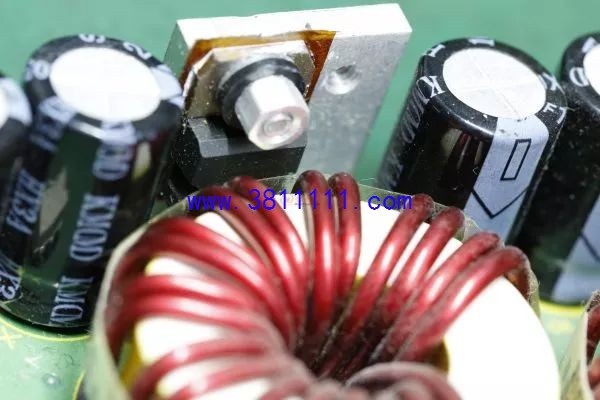

辅助电源的开关管为P16NS25 TO-220封装，安装在一个很小的散热器上，散热器贴外壳，但TO-220封装的管壳和散热器绝缘用的不是矽胶片，而是高温胶带。

绝缘粒在黑色的，在绝缘粒和管壳之间还加了一个金属垫圈。

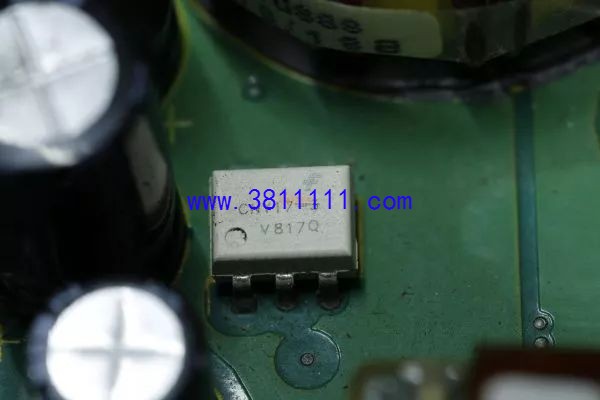

隔离反馈光耦用的飞兆的CNY17-3，注意，不是817哦！

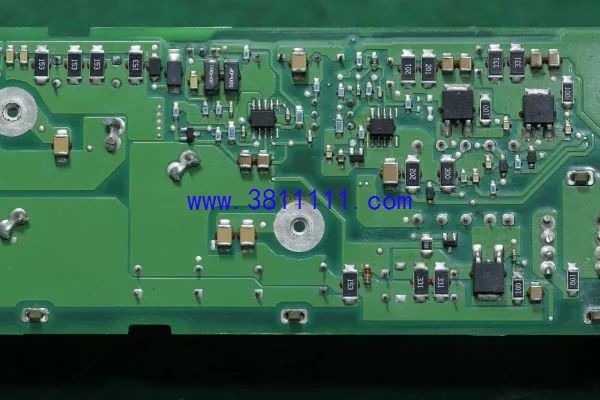

背面贴片，布局可谓很讲究哦！

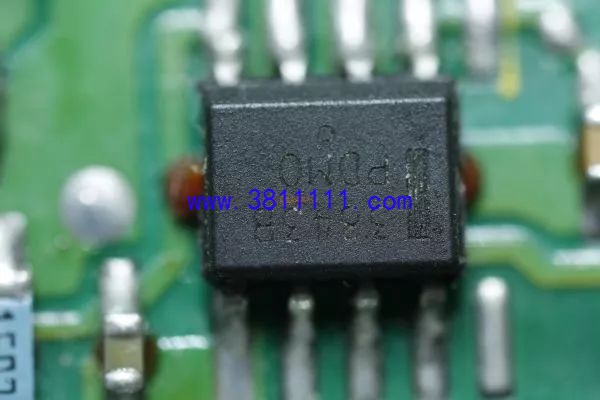

辅助电源的IC，哈哈，3843B。
