高清大图！2250W无散热器刀片式电源拆解全过程

这个电源买来有几年了，就是买来折腾的，拆过几次了，下盖都拆丢掉了，发帖再拆一次。

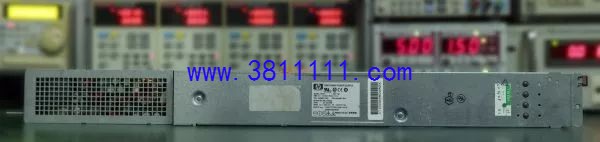

先上个整机图：

刀片式，的确是刀片，这是对着电源的上盖拍的，看到的是长和宽，不是厚度哦，厚度是1U的。

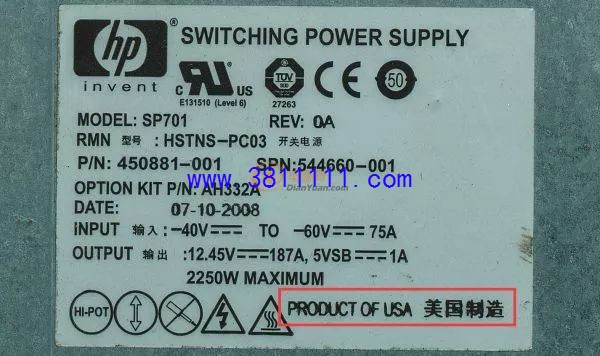

规格：

输入：-40~60V/75A；

输出：12.45V/187A and 5VSB/1A 2250W Max。

继续上图：

2个40mm的风扇被我拆了一个DIY用了。总长70CM，风扇的位置就占用了18CM长度。

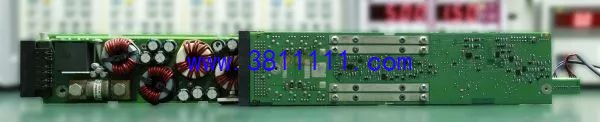

再来一张侧面照片：

那个白色的小散热器是输出防倒灌的功率管散热用的（螺丝被搞丢了1颗），主功率管是全无散热器的。

2块板组装在一起的，后面那块板长一截，后面那块最左边是输入，前面那块板的左边的是输出。输出那块板上的铜条直接贴在PCB上过大电流。

继续拆：

先看看输入部分，输入用80A的继电器防反接保护：

100A/300VAC的大颗保险丝：
