变频空调四通阀检修总汇

1概述

近年来，随着变频压缩机和变容量压缩机的普及，四通电磁换向阀的故障逐渐增多。笔者根据客户投诉，对市场上更换下来的四通电磁换向阀失效件进行了拆解、分析，发现引起四通电磁换向阀失效的原因：

主要有两大类：

1）、毛细管或者连接管的开裂造成的制冷剂泄漏

2）、液击引起的换向阀故障。

笔者研究了2种故障模式的失效机制，并且制定相应的解决方案。该研究对四通电磁换向阀以及整个空调系统的运行可靠性保障具有十分重要的价值。

2四通换向阀失效模式

笔者从市场上收集了12个四通电磁换向阀的失效件，对其进行拆解分析发现，其中8例是由于毛细管或者连接管的开裂引起的失效，另外4例是由于液击引起的失效。

通常来说，毛细管或者连接管开裂的原因有以下3点：

1)毛细管受外力导致开裂，或者毛细管本身存在缺陷，或者壁厚不足，导致局部强度下降，在受力情况下出现开裂；

2)毛细管过烧，导致金粒变大强度下降，在受力情况下出现开裂；

3)系统异常振动，长时间的应力作用下，产生机械疲劳开裂。

3毛细管或连接管开裂导致的失效

根据数据分析，可以判断失效均是由于机械疲劳开裂引起的。对毛细管根部产生裂纹的失效件解剖之后发现，该样件导阀没有松动，所以判断振动源来自D管传递。

由于D管管路异常振动，D管的毛细管根部应力集中，在长时间的应力作用下导致毛细管根部疲劳开裂。

同样，对于连接管根部产生裂纹的失效样件解剖之后发现，该样件没有分支的毛细裂纹，从形态上看符合疲劳断裂的特征。

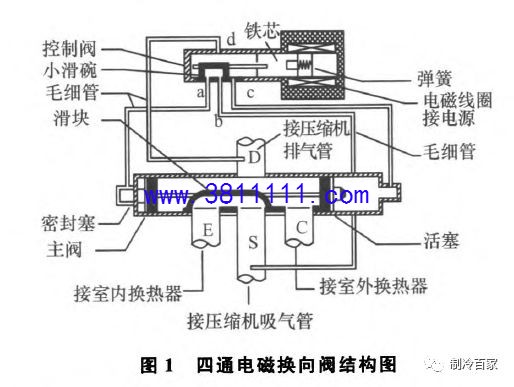

另外，由四通电磁换向阀的结构特征决定，当发生振动时，毛细管或者连接管根部与阀体的结合部位是应力集中点。如果发生断裂或者裂纹之类的失效，往往就出现在应力集中的部位。

4液击引起的失效

通常来说，压缩机出口的压力最大在3．0 MPa左右，而四通电磁换向阀承载压力只有在6．0 MPa以上时才可能出现连杆变形、活塞碗反冲等现象。

一旦连杆变形或者活塞碗反冲，四通电磁换向阀将无法正常工作。之所以出现这么大的压力，主要是因为压缩机出现异常产生了强大的冲击力，这个力就是液击造成的。

5毛细管、连接管开裂的防范

针对毛细管、连接管的裂纹引起的失效，要减少此类故障，必须减小系统的振动。

通常毛细管是通过钎焊连接在阀体上的，焊接时要用到助焊剂。在有助焊剂和无助焊剂的地方，铜管受到外界振动时剪切力都是均匀的，但是在有助焊剂和无助焊剂交界的地方，由于铜管有效受力面积的变化，受到振动的应力作用变化很大。在累积的载荷作用下，铜管最容易在此处开裂。

所以，为了避免此类故障的发生，必须减小系统的振动。

通常采用的方法是在空调样机生产时对四通电磁换向阀位置进行应力应变测试，保证振动在可控范围之内。

同时，对批量生产的空调室外机出厂前必须定期抽样进行应力应变监控，从源头解决空调系统室外机振动造成的四通电磁换向阀的失效。

6液击的防范措施

针对液击引起的失效机制分析，我们提出以下几点建议：

1）、在对四通电磁换向阀的安装方式上必须注意，在室外机空间以及管路设计允许的情况下，尽量选用D管朝上的安装方式，同时D管要置于压缩机以及低压储液器等部件的上方，避免制冷剂滞留在四通电磁换向阀体内。

2）、充注制冷剂时要避免过充。

3）、除此之外，还可以从空调系统控制逻辑上进行更改，在压缩机启动之后，有一定的延时，再给四通电磁换向阀切换信号。这样就能够保证四通电磁换向阀启动前内部液体从阀体内部排走或者汽化，避免液击的发生。

【精品】手把手教你排除四通阀串气故障

案例

上门检查， 用户已使用空调器一段时间， 手放在室内机出风口， 感觉为向然风， 无凉风吹出。

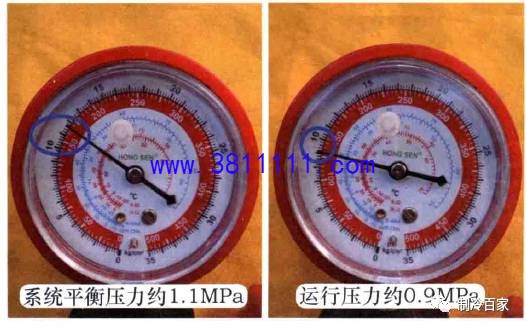

 使用遥控器关机， 在室外机三通阅检修口接上压力表，测量系统静态压力约1.1MPa， 再次使用遥控器开机， 室外风机和压缩机均开始运行， 系统压力下降至约0. 9MPa 时不再下降：

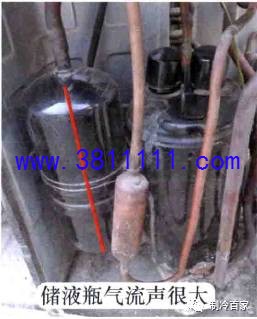

同时室外机噪声很大， 细听为压缩机储液瓶发出的气流声。

2初步分析

根据运行压力下降至0. 9MPa和压缩机储液瓶气流声很大， 初步判断为四通阀窜气或压缩机窜气。

在室外机接线端子处拔下四通阔线圈的1根引线， 系统运行压力无任何变化， 用手摸压缩机外壳烫手， 说明压缩机正在做功， 可初步排除压缩机窜气故障。
