摘要: 充电，这个为电子设备补能的行为已经成为了人类文明中不可缺少的一个环节，如同“衣食住行”一样，成为人们的生活、工作的一个下意识动作。从智能手机诞生之初的5V 1A充电器到如今的200W超级闪充，充电的魔法到底实 ...

4538796389638963

在规格方面，QC4.0支持的电压、电流规格为5V/4.7A～5.6A和9V/3A，且升级了INOV技术，将步进电压调整为20mV，让充电电压变动更加丝滑、安全。QC 4.0完全兼容USB Type-C接口，并支持USB Power Delivery（USB PD）标准，进一步拓宽了充电协议的适用范围，为用户提供了更加便捷和高效的充电体验。

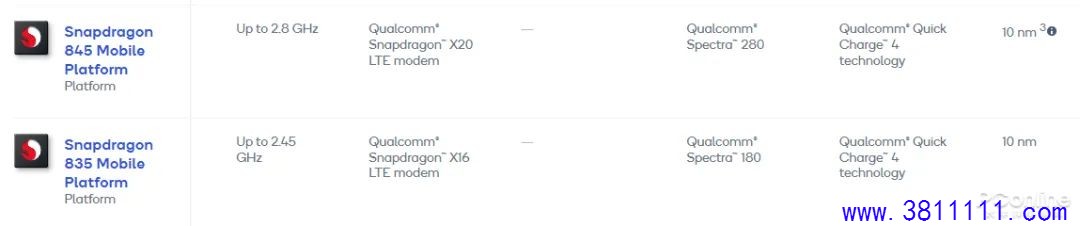

知名的高通835 Soc就是内置了QC 4.0；

图片来源：网络

QC4.0+ - 2017年12月

在2017高通骁龙技术峰会上，高通发布了QC4+充电器和高通QC4+车充，QC 4.0+在规格上与QC 4.0相似，支持最高27W的充电功率。然而，QC 4.0+在充电过程中进行了更多的优化，包括更智能的热管理和充电效率调整。

图片来源：网络

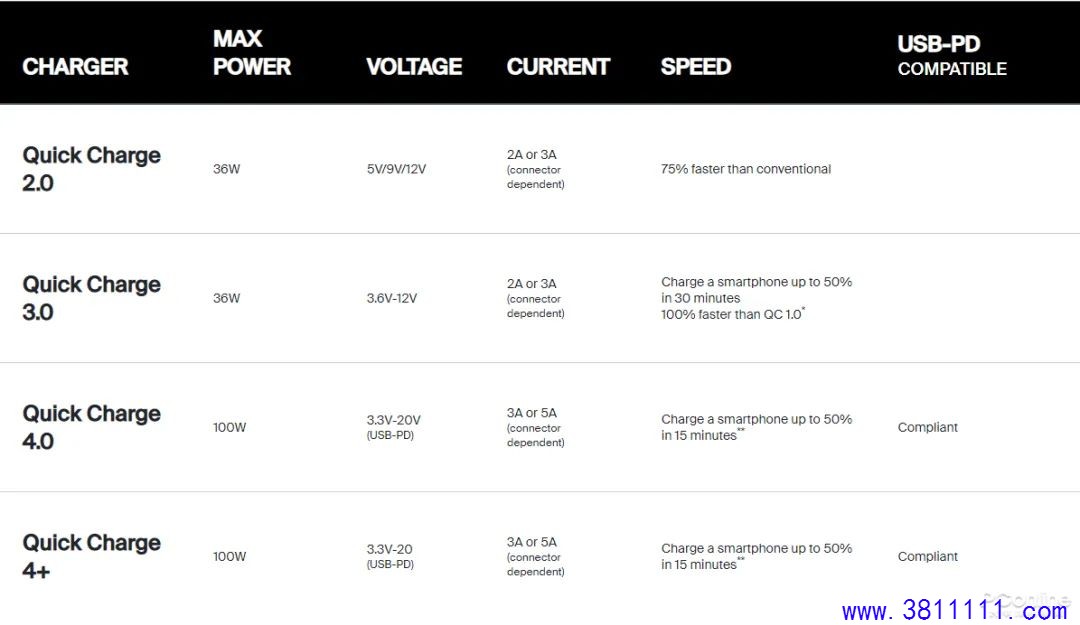

与QC 4.0相同，QC 4.0+也完全兼容USB Type-C接口，并支持USB Power Delivery（USB PD）标准。支持的电压、电流规格依然为5V/4.7A～5.6A和9V/3A，与QC4.0不同的是，其增加了对QC2.0、QC3.0的支持，提高了该充电协议的兼容性。

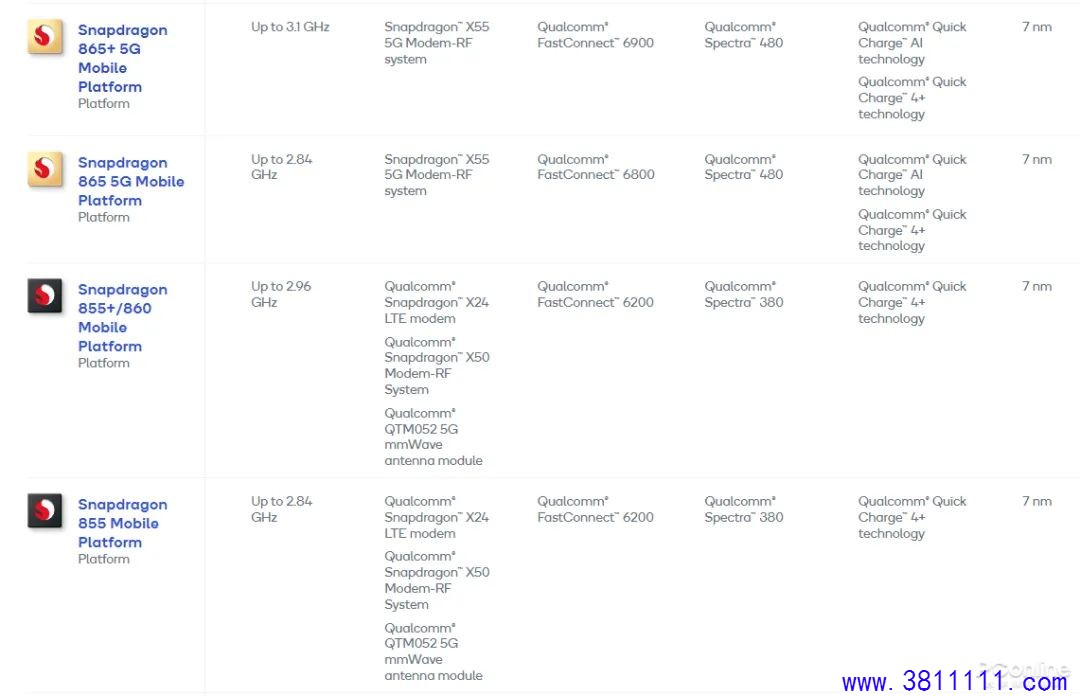

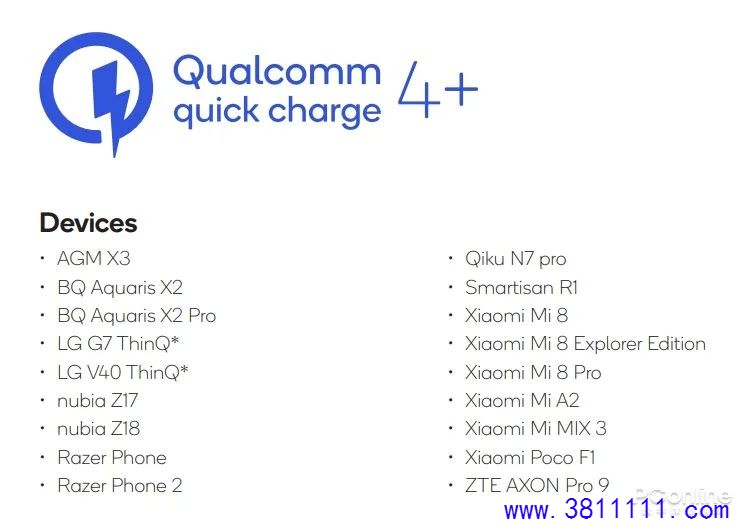

知名的高通骁龙855 Soc就使用了QC4.0+协议；图片来源：网络

QC 5.0 - 2020年7月

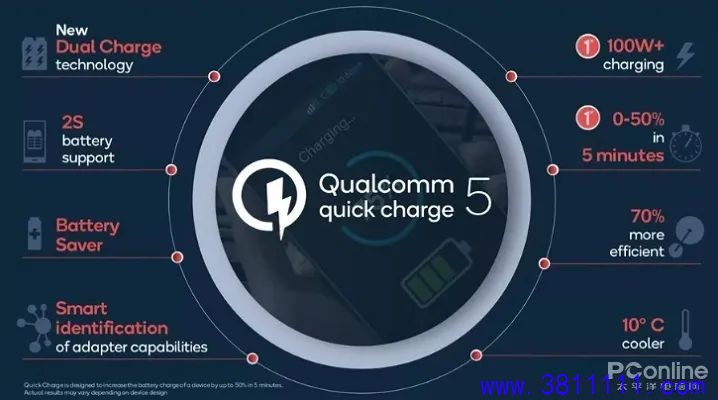

QC 5.0是一种支持100W+充电功率的快充协议，相较于前代QC4+的28W功率有着显著提升。QC 5.0的主要优势包括：充电效率提高70%，5分钟内能将电池从0%充至50%；安全性提升，可延长电池寿命；温度较QC4.0降低10度。

图片来源：网络

QC 5.0技术原理充分利用了USB PD协议，向下兼容QC2.0至QC4+。相较于前代协议，QC 5.0支持20V以上输入电压工作模式、双充/三充技术（串联双/三电芯）、自适应输入电压、第四代INOV4算法、Qualcomm Battery Saver电池健康管理以及全新的Qualcomm适配器功率智能识别技术。

图片来源：网络

与其他百瓦快充技术（如OPPO/realme的125W、vivo/iQOO的120W和小米的120W）相比，QC 5.0的原理类似，但它是一种通用型的超级闪充方案，理论上可适用于搭载骁龙Soc的手机，并共享充电头和充电线。

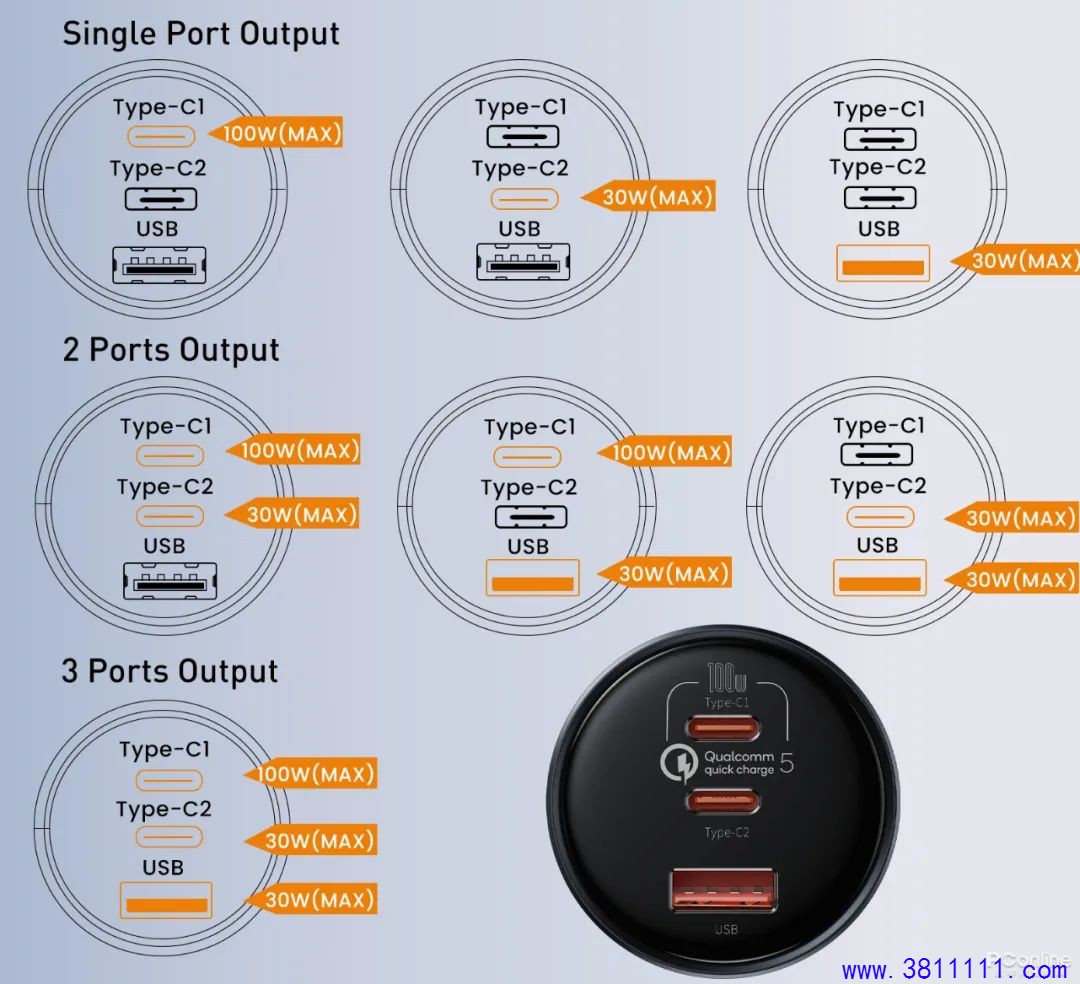

一款使用QC5.0协议的充电器，标注了不同接口的单独/共享功率；图片来源：网络

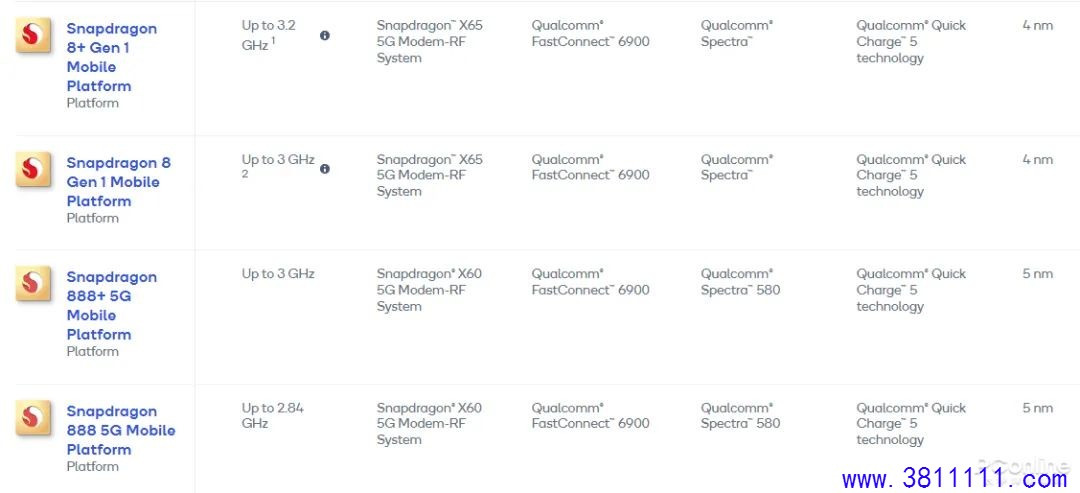

如今的高通旗舰Soc 8Gen2依然使用QC 5.0

• PD：USB Power Delivery协议

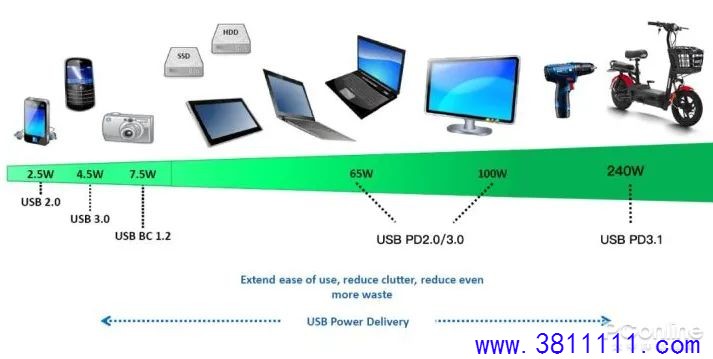

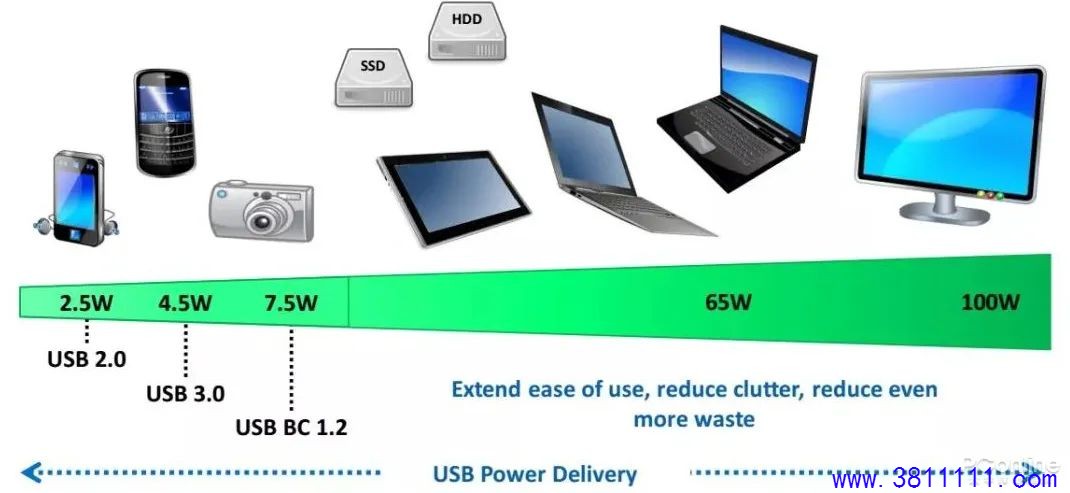

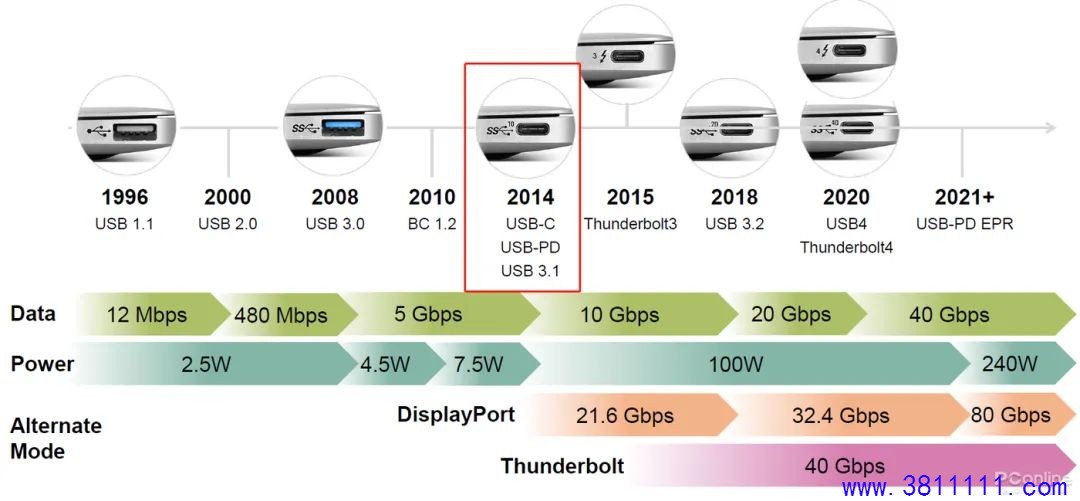

在早期的USB 2.0时代，USB充电协议BC1.0允许最大提供5Vx500mA=2.5W的电源输出。随着USB 3.0的推出，电流上限增至900mA，从而将最大功率提升到4.5W。到了USB BC1.2协议，最大电流进一步提高至1.5A，使最大功率达到7.5W然而，随着Type-C接口的普及，7.5W的功率已无法满足日益增长的需求。因此，USB-IF组织将USB快速充电供电提高到了100W（20V, 5A），催生了USB PD技术。

图片来源：网络

USB PD技术的优势不仅仅体现在更高的充电功率上，还包括更先进的充电技术方向，即可以实现不同设备之间的供电方向切换，如平板电脑与手机之间互相地充电。为更加便捷地充电留下基础。

PD1.0 - 2012年7月

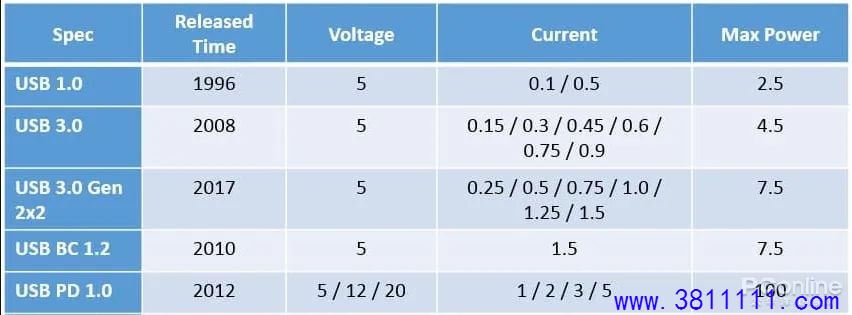

实际上，PD1.0就是完成了USB BC技术的整合与升级，让其USB传输功率从原有的7.5W提升至100W，输出电压最高达到20V，最大电流达到5A。拥有5V/12V/20V的电压规格可选、1.5A/2A/3A/5A的电流规格可选。在USB用电设备与USB主机连接后，其初始功率为10W，但是通过功率规格选定之后，可以进行传输功率转换，可选的传输功率有18W，36W，60W或者100W。

图片来源：网络

PD1.0虽然大大提升了USB设备之间的充电速度，但其想要实现真·100W的充电速度还是非常困难的，需要多种条件的组合，实现条件较为苛刻。

PD1.0 - 2012年7月

随着Type-C接口的推出，USB-IF协会为了能让这一接口成为未来电子设备的通用主流接口，发布了具有跨越意义的PD2.0，确定了USB Type-C接口作为唯一的标准接口，并为其增添了诸多功能，例如充电、数据传输和音频传输等。在充电方面，USB PD 2.0规定支持5V3A、9V3A、12V3A、15V3A和20V5A输出，最大充电功率可达100W。

图片来源：网络

由于Type-C接口带有天然的专用的通信线（CC(channel configure)线），使其在USB PD协议下，可以电源和负载之间进行角色转换，进而支持功率双向传输。解决了PD1.0时代USB-A/B接口复杂传输的窘境。

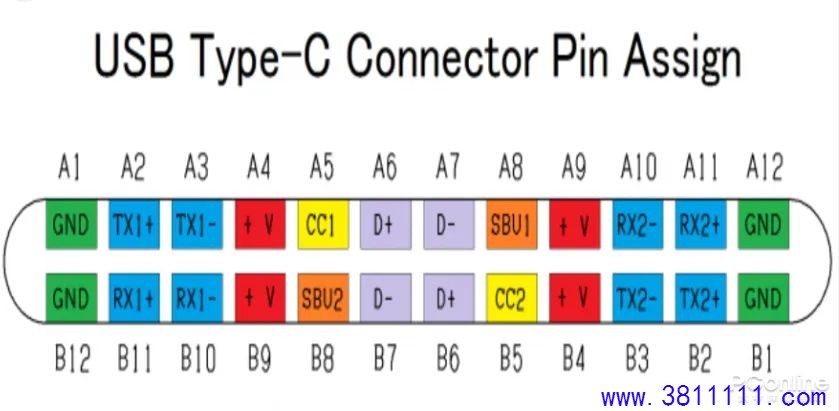

Type-C Pin 分布；图片来源：网络

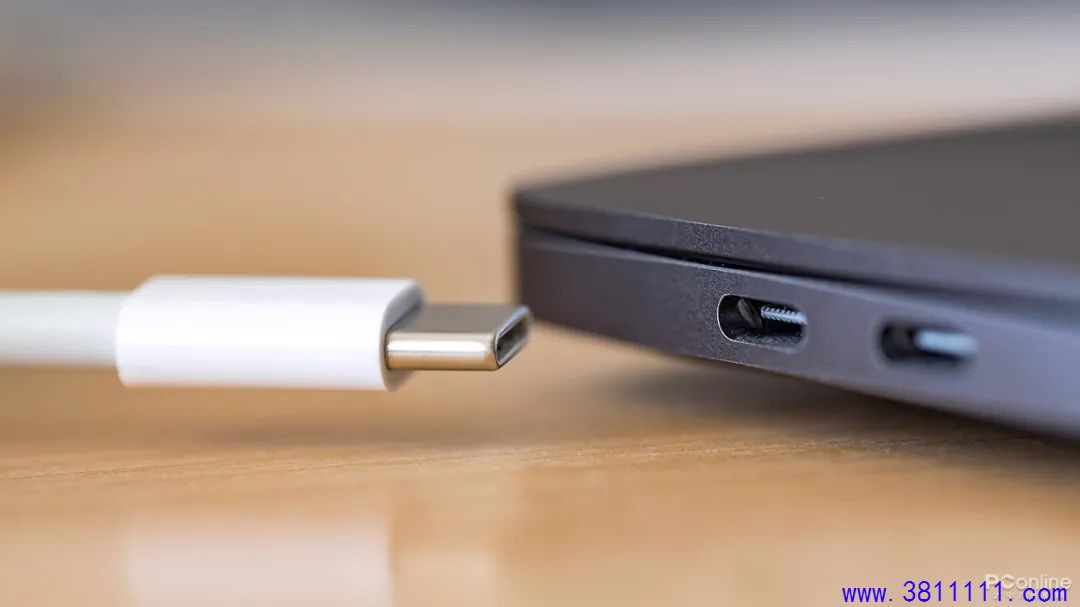

同年，QC2.0发布，虽然在充电功率上大不如PD2.0来得迅猛，但当年尚未普及的Type-C接口与没有那么大的充电功率需求，让PD2.0在2014年并未大放异彩，直到2015年苹果发布了使用PD2.0充电协议的MacBook Pro时才让世人了解这个基于Type-C所打造的充电协议。

图片来源：网络

PD3.0 - 2015年11月

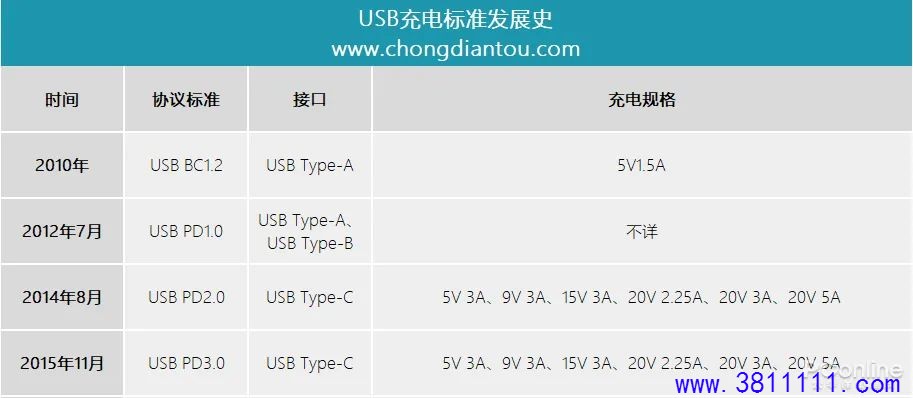

PD3.0相对于PD2.0来说，只是增加了内置的更多安全性协议，在充电功率与核心功能上并没有实质性的改进，增加了对设备内置电池特性更为详细的描述；增加了通过PD通信进行设备软硬件版本识别和软件更新的功能，以及增加了数字证书及数字签名功能。但充电规格依然保持了5V3A、9V3A、12V3A、15V3A、20V5A的输出，向下兼容PD1.0/2.0。

图片来源：充电头网

PD3.0 PPS版本 - 2017年2月

QC4.0的发布与各大手机品牌闪充技术的突飞猛进，让USB-IF嗅到了压力，同时为了能够更好地推行PD协议，也为了能让充电品类早日结束“春秋战国”的情况，USB-IF对PD3.0进行了不改变名称的“重大更新”。

图片来源：充电头网

在原有的充电规格（最高100W）基础上加入了PPS（可编程电源功能），PPS规范整合了目前高压低电流、低压大电流两种充电模式，设备可根据电力需求对电源输出电压进行精细调节，调幅为 20mV 一档，它允许设备之间进行更加灵活、高效的快速充电。想象一下，PPS技术就像一位懂得沟通的水龙头，它可以根据水桶的大小和需求来调整流量，从而使得水桶能够以最合适的速度填满；目前其已经实现对高通QC4.0/4.0+、联发科PE 2.0/3.0、OPPO VOOC、华为SuperCharge等协议进行适配收录。

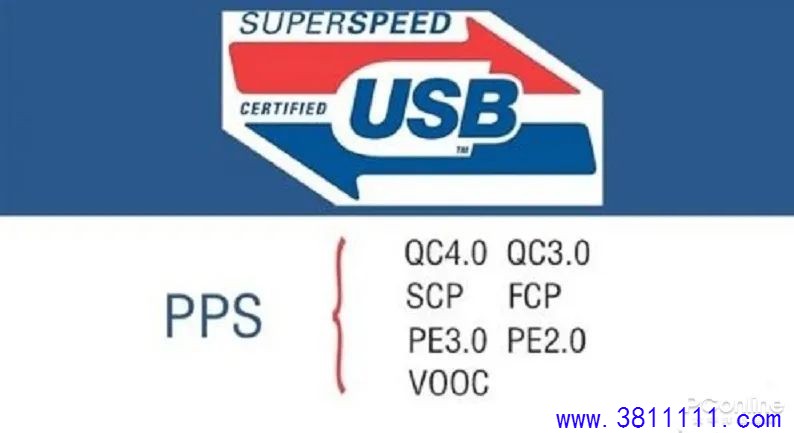

PPS所收录兼容的其他快充协议，图片来源：网络

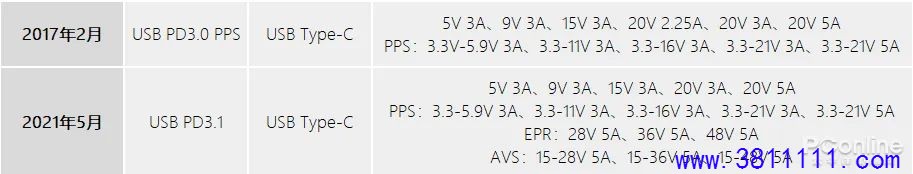

PD3.1 - 2021年6月

USB PD3.1快充协议支持最高48V的电压输出，充电功率同步提升至240W。USB PD3.1 规范将原来的 USB PD3.0 内容归到标准功率范围（Standard Power Range，简称 SPR）里面，最大功率保持 100W 不变；同时增加了扩展功率范围（Extended Power Range，简称 EPR），最大功率由 100W 扩展到 240W。在 EPR 中，新增了 28V、36V 和 48V 三种固定电压挡和三种可调电压挡（Adjustable Voltage Supply，简称 AVS）。
