防排烟及通风系统工艺

1、风管及部件安装前，清除内外杂物及污垢并保持清洁。安装风管时，为安装方便，在条件允许的情况下，尽量在地面上进行连接，一般接至10～12m长左右。

2、风管法兰垫料按系统进行选用。空调、通风风管采用厚度为3mm的8501密封胶带密封，排烟系统风管采用石棉橡胶板作为法兰垫料。

3、法兰垫片厚度为3～5mm，垫片要与法兰齐平，不得凸入管内，以免增大空气流动阻力，减少风管的有效面积。

4、紧固法兰螺栓时，用力要均匀，螺母方向一致。风管立管法兰穿螺栓，要从上往下穿，以保护螺纹不被水泥砂浆等破坏。

5、穿出屋面的风管设置防雨罩；穿出屋面1.5m的立管必须可靠固定、完好无损，不得出现裂纹、咬口不严密以及空洞等缺陷，以免雨水从风管内漏入室内。风管在穿越墙体、楼板时，四周缝隙用防火柔性材料密实填充。

6、穿越沉降缝风管之间连接及风管与设备连接的柔性短管采用外刷防火漆的帆布制作。在风管与设备连接柔性短管前，风管与设备接口必须已经对正，不得用柔性软管来作变径、偏心。安装柔性短管时应注意松紧要适当，不得扭曲。空调支管至风口之间的连接采用带保温层的金属软管，软管与风口及与风管接口采用专用的卡箍进行连接。软管较长时，必须在中间部位设置吊架，但金属软管的长度不得超过2米。

7、风管与配件可拆卸的接口及调节机构等，不得装设在墙或楼板内。

8、在安装防火阀前，拆除易熔片。待阀体安装后，检查其弹簧及传动机构是否完好并安装易熔片。防火阀、消音器按正确的方向安装且单独设置支吊架。

9、安装调节阀、防火阀等可调节配件时，将操作手柄设置在便于操作的部位。所有的送风管道及新风管道三通处均设置三通拉杆阀。

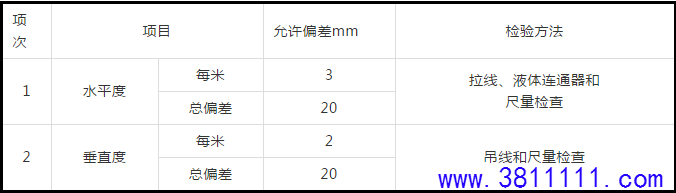

10、风管安装的最大允许偏差：

11、风管法兰连接用镀锌螺栓和螺母，其螺母应在同一侧。空调风管法兰间采用3mm厚软橡胶板作衬料，风管上的可拆卸接口，不得设置在墙体或楼板内。凡有阀门、风管检查门处的吊顶应留检查孔。

12、风管穿过墙体和楼板处与墙壁或楼板间时，使用防火柔性材料密实填充。

详图如下：

13、穿越沉降缝或变形缝处的风管两侧，以及与通风机进出口相连的地方，应设置长度为200～300mm的人造革软接管，软接口应牢固、严密。

14、防火阀、消声器处设置单独吊架，并避开风口、检视门、测定孔等部位，以免影响系统使用。

15、风阀：调节阀等部件安装必须将手柄配置在便于操作部位，防火阀安装必须与设计相符，气流方向务必与阀体上的标志尖头相一致，严禁反向。

16、为确保工程按期交付甲方，随时配合土建吊顶时风口碰头及安装风口。根据装修总体布局及时配合有关方面核实风口位置，并将支风管引接到位，不影响吊顶。

17、风口到货后，对照图纸核对风口规格尺寸，按系统分开堆放，做好标识，以免安装时弄错。

18、安装风口前要仔细对风口进行检查，看风口有无损坏、表面有无划痕等缺陷。凡是有调节、旋转部分的风口要检查活动件是否灵活，叶片是否平直，与边框有无摩擦。对有过滤网的可开启式风口，要检查过滤网有无损坏，开启百叶是否能开关自如。风口安装后应对风口活动件再次进行检查。

19、在安装风口时，注意风口与所在房间内线条一致。尤其当风管暗装时，风口要服从房间线条。吸顶安装的散流器与吊顶平齐。风口安装要确保牢固可靠。

20、为增强整体装饰效果，风口及散流器的安装采用内固定法：从风口侧面用自攻螺钉将其固定在龙骨架或木框上，必要时加设角钢支框。

21、成排风口安装时要用水平尺、卷尺等保证其水平度及位置，并用拉线法保证同一排风口/散流器的直线度。

22、外墙百叶风口安装时，必须设置防虫网。防止飞虫通过风管进入室内，同时防止飞鸟通过风管进入风机，造成风机叶片的损伤。

风口安装详图：

1、采用漏光法检测系统，低压系统风管每10米接缝，漏光点不得超过2处，且100米接缝平均不大于16处；对中压风管每10米接缝，漏光点不得超过1处，且100米接缝平均不大于8处为合格。

（1）本工程通风工程风管在安装完成后，对风管采用漏光法对风管严密程度进行检测。抽检率为5%。（点击领取☞隐藏福利）采用100W带保护罩的低压照明灯作漏光检测的光源。白天检测时，光源置于风管外侧；晚上检测时，光源置于风管内侧。

（2）检测光源沿被检测部位与接缝作缓慢移动，在另一侧进行观察。当发现有光线射出，则说明查到明显漏风部位，并做好记录。

（3）系统风管采用分段检测、汇总分析的方法。漏光检测中如发现条缝形漏光，则需视不同的漏光部位分别进行处理。如是法兰处，则用拧紧螺栓、更换密封垫方法；如是咬缝处，则用密封胶密封等方法。

2、低压系统的严密性检验宜用采用抽检，抽检率为5％，且抽检不得少于一个系统。在加工工艺及安装操作质量得到保证的前提下，采用漏光法检测。漏光检测不合格时，应按规定的抽检率，作漏风量测试。中压系统的严密性检验，应在严格的漏光检测合格条件下，对系统风管漏风量测试实行抽检，抽检率为20％，且抽检率不得少于一个系统。高压系统应全数进行漏风量测试。

1、非镀锌钢板空调风管表面除锈后，内表面喷涂醇酸底漆，醇酸磁漆各两遍，外表面刷防锈底漆两遍；排烟风管除锈后刷两遍耐火漆。预埋混凝土中的风管除锈后，内表面喷涂醇酸底漆、醇酸磁漆各两遍，外表面刷防锈底漆两遍。

2、风管保温：吊顶内的消防排烟风管及竖井内的消防排烟风管需设隔热保温，保温材料采用铝箔离心玻璃棉板，保温厚30mm。

1、调试的依据

根据设计图纸、产品说明书以及设计及施工验收规范。

2、调试的项目、程序、方法及调试要求

（1）空调系统电气设备与线路的检查测试

该项工作在空调制冷专业人员配合下，由电气专业人员调试操作。

（2）通风机单机空载试运转

检查各项安全措施；盘动叶轮，不应有磨擦与磕碰现象；检查叶轮旋转方向是否正确；试运转时检查风机的减震器是否移位；滑动轴承最高温度不得超过70℃；滚动轴承最高温度不得超过80℃。

风机启动时检查叶轮旋转方向，是否与机壳上箭头标志方向一致，如不一致应停机，改变接线，保证风机正转；启动中观察风机运转响声是否正常，如异常停机检查。

风机启动后用钳形电流表测量电机电流值，若超过额定电流值，可逐步关小总管风量调节阀，直至额定值为止；风机运转一段时间后，用表面温度计测量轴承的温度。一般风机滑动轴承允许最高温度为70℃，最高温升35℃。滚动轴承允许最高温度为80℃，温升40℃。

通风机性能测试

风机风压Pq=|Pqy|+|Pqx|

式中：Pq---风机风压即风机的全压；Pa

Pqy---风机压出口处的全压；Pa

Pqx---风机吸入口处全压；Pa

风机全压测量与风管内全压的测量方法相同，使用仪表也相同，用毕托管和倾斜微压计测量。风机压出端测量截面，选在靠近风机出口而气流比较稳定的直管段上；风机吸入口端的测量截面位置选在尽可能靠近风机吸入口处的直管段上。

风机风量测量分别在风机压出端和吸入端，与风机的风压测量同时进行。测量方法与风管内风量测定方法相同。风机的风量取压出端和吸入端风量的平均值。

3、空调风系统的测定与调整

（1）确定测量截面与测点的位置

测量截面的位置：选择气流比较均匀稳定的管段作测量截面的位置，一般测量截面选在产生局部阻力之后4～5倍风管直径（或风管大边尺寸）和产生局部阻力之前1.5～2倍风管直径（或风管大边尺寸）的直管段上。

矩形风管截面测点的位置：在矩形风管内测量风速、风压时，将风管截面划分为若干相等的小截面，并使各小截面接近正方形，其面积不大于0.05平方米（即每个小截面的边长为220mm左右）。测点即各个小截面的中心点。

（2）各测点距风管中心的距离按下式计算：Rn=R〔(2n-1)/2m〕1/2

式中：R---风管的半径，mm

Rn---从风管中心到第ｎ个测点的距离,mm

n---从风管中心算起的测点顺序

m---风管划分的圆环数

（3）风管内风量的测试与计算

测量方法

用毕托管、倾斜式微压计配合进行测量

平均静压与平均全压的计算：P=(P1+P2+---Pn)/n

式中P---平均静压，或平均全压，Pa；

P1、P2---Pn---测定截面上各测点的静压或全压值，Pa；

n---测点的总数。

平均动压的计算Pd=〔〔(Pd1)1/2+(Pd1)1/2+---+(Pd1)1/2〕/n〕2

式中：Pd---平均动压，Pa；

Pd1、Pd2、---Pdn---各测点的动压值，Pa；

平均风速的计算

按下式计算风管截面上的平均风速：V=(2Pd/ρ)1/2

式中V---平均风速，m/s；

Pd---平均动压，Pa；

ρ---空气的密度，Kg/m3,一般多取1.2；

风量的计算

按下式计算风管内风量：

L=3600FV

式中：L---风量，m3/h；

F---风管截面积，m2；

V---平均风速，m/s。

（4）送（回）风口风量的测定

测量方法和仪表

通常采用热球风速仪或叶轮风速仪，在风口处直接测量风口的风量。为了使测量准确，可使用加罩的方法。

测点位置和测点数

测点位置和测点数按风口截面的大小划分等面积小块，测其中心点风速，测点数不少于四点。

风口平均风速的计算

按算术平均值计算风口平均风速

V=(V1+V2+---+Vn)/n

式中：V---平均风速，m/s；

V1、V2、Vn---各测点的风速，m/s；

n---测点数。

风口风量的计算

一般按下式计算风口风量：L=3600FwVK

式中：L---风口风量，m3/h；

Fw---风口外框面积，m2；

V---风口平均风速，m/s；

K---考虑格栅等的影响引入的修正系数，取0.7~1。

（5）系统风量的调整

风量调整的方法：流量等比分配法

其方法是由最远管路的最不利风口开始，逐步调整直到风机为止。风量的调整如下：

首先选择离风机最远的1号风口为最不利风口，即最不利管路为1-3-5-9，从1号支管开始测量和调整；用两套仪器（毕托管和倾斜式微压计）分别测量支管1和2的风量，并用三通调节阀进行调节（或用支管上安装的其他类型阀门），使两支管的实测风量的比值与设计风量的比值相等为止，即：L2c/L1c=L2s/L1s。

用同样的方法测量并调整各支管、支干管，使得L4c/L3c=L4s/L3s;L7c/L6c=L7s/L6s。此
