变频空调器主要元器件

(2)风机模块设计位置

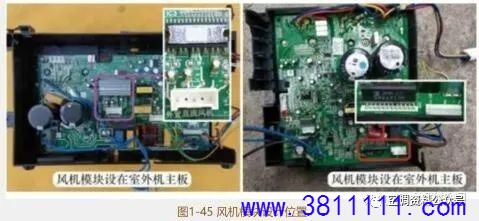

由于电机内部只有线圈(绕组)，见图1-45， 将驱动线圈的模块设计在室外机主板(或室内机主板)，风机模块可分为单列或双列封装(根据型号可分为无散热片自然散热和散热片散热)，相对应的驱动电路也设计在主板。

(3)测量线圈阻值

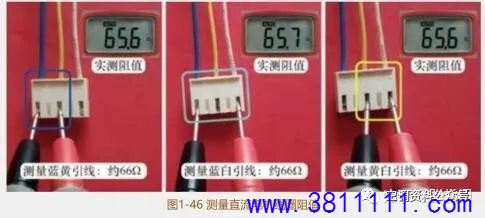

测量3线直流电机线圈阻值时，使用万用表电阻档，见图1-46， 表笔接蓝线(U)和黄线(V)测量阻值约为66Ω，蓝线(U)和白线(W)阻值约为66Ω，黄线(V)和白线(W)阻值约为66Ω。根据3次测量阻值结果均相等，可发现和测量变频压缩机线圈方法相同。

六、电子膨胀阀

1.基础知识

(1)安装位置

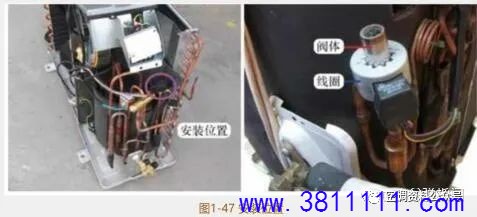

电子膨胀阀通常是垂直安装在室外机，见图1-47，其在制冷系统中的作用和毛细管相同，即降压节流和调节制冷剂流量。

(2)电子膨胀阀组件

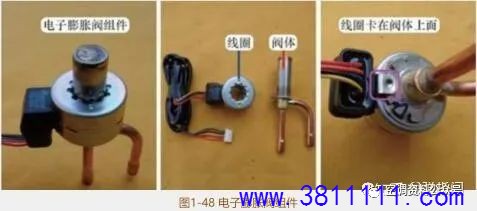

见图1-48，电子膨胀阀组件由线圈和阀体组成，线圈连接室外机电控系统，阀体连接制冷系统，其中线圈通过卡箍卡在阀体上面。

(3)型号

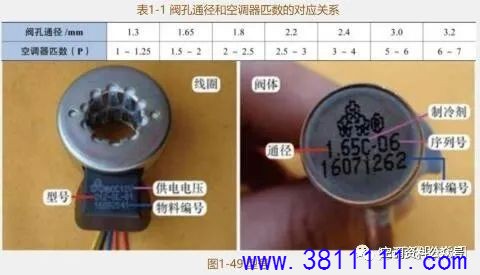

示例电子膨胀阀由三花公司生产。见图1-49左图，线圈型号为Q12-GL-01,表示为格力公司定制的Q系列阀体使用的线圈，供电电压为直流12V，16082041为物料编号。

见图1-49右图，阀体型号为1.65C-06，1.65为阀孔通径，C表示使用制冷剂为R410A的系统(A为R22制冷剂、B为R407C制冷剂)，06为设计序列号，16071262为格力配件的物料编号。

示例膨胀阀的阀孔通径为1.65mm，其名义容量为5-3kW,使用在1.5P的空调器中，阀孔通径和空调器匹数的对应关系见表1-1。

(4)主要部件

见图1-50，阀体主要由转子、阀杆和底座组成，和线圈一起称为电子膨胀阀的四大部件。

线圈:相当于定子，将电控系统输出的电信号转换为磁场，从而驱动转子转动。

转子:由永磁铁构成，顶部连接阀杆，工作时接受线圈的驱动，做正转或反转的螺旋回转运动。

阀杆:通过中部的螺钉固定在底座上面。由转子驱动，工作时转子带动阀杆做上行或下行的直线运动。

底座:主要由黄铜制成，上方连接阀杆， 下方引 出2根管子连接制冷系统。辅助部件设有限位器和圆简铁皮。

图1-50阀体和内部结构

(5)制冷剂流动方向

示例电子膨胀阀连接管道为h形，共有2根铜管与制冷系统连接。假定正下方的竖管称为A管，其连接二通阀;横管称为B管，其连接冷凝器出管。

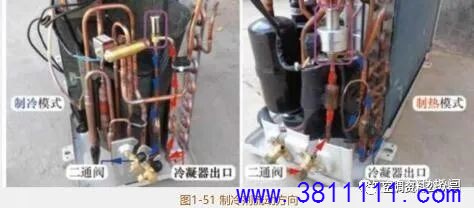

制冷模式:制冷剂流动方向为B-→A,见图1-51左图， 冷凝器流出低温高压液体，经毛细管和电子膨胀阀双重节流后变为低温低压液体，再经二通阀由连接管道送至室内机的蒸发器。

制热模式:制冷剂流动方向为A- +B，见图1-51右图， 蒸发器(此时相当于冷凝器出口)流出低温高压液体，经二通阀送至电子膨胀阀和毛细管双重节流，变为低温低压液体，送至冷凝器出口(此时相当于蒸发器进口)。

2.工作原理

(1)驱动流程

CPU需要控制电子膨胀阀工作时，输出4路驱动信号，经反相驱动器反相放大后，经插座送至线圈，线圈将电信号转换为磁场，带动阀体内转子螺旋转动，转子带动阀杆向上或向下垂直移动，阀针上下移动，改变阀孔的间隙，使阀体的流通截面积发生变化，改变制冷剂流过时的压力，从而改变节流压力和流量，使进入蒸发器的流量与压缩机运行速度相适应，达到精确调节制冷量的目的。

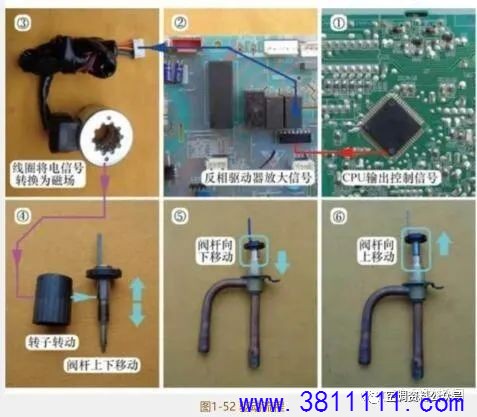

膨胀阀驱动流程:见图1-52， CPU → 反相驱动器 → 线圈 → 转子-→阀杆-→阀针 → 阀孔开启或关闭。

(2)阀杆位置

室外机CPU上电复位:控制电子膨胀阀时，首先是向上移动处于最大打开位置，然后再向下移动处于关闭位置，此时为待机状态。

遥控器开机:室外机运行，则阀杆向上移动，处于节流降压状态。

遥控器关机:室外机停止运行，延时过后，阀杆向下移动，处于关闭位置。

(3)优点和缺点

压缩机在高频或低频运行时对进入蒸发器的制冷剂流量要求不同，高频运行时要求进入蒸发器的流量大，以便迅速蒸发，提高制冷量，可迅速降低房间温度;低频运行时要求进入蒸发器的流量小，降低制冷量，以便维持房间温度。

使用毛细管作为节流元件，由于节流压力和流量为固定值，因而在一定程度上降低了变频空调器的优势;而使用电子膨胀阀作为节流元件则满足制冷剂流量变化的要求，从而最大程度地发挥变频空调器的优势。

使用电子膨胀阀的变频空调器，由于运行过程中需要同时调节两个变量，这也要求室外机主板上的CPU有很强的运算能力:同时电子膨胀阀与毛细管相比成本较高，一般使用在高档空调器中。

如果电子膨胀阀的开度控制不好(即和压缩机转速不匹配)，制冷量会下降甚至低于使用毛细管作为节流元件的变频空调器。

3.测量线圈阻值

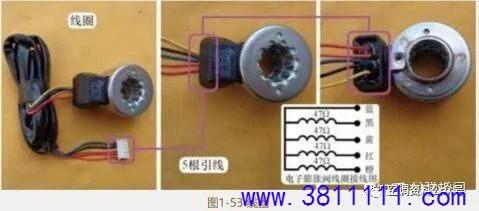

线圈根据引线数量分为两种: -种为6根引线，其中有2根引线连在-起为公共端接电源直流12V，余下4根引线接CPU控制电路;另一种为5根引线，见图1-53，1根为公共端接直流12V (示例为蓝线)，余下4根接CPU控制电路(黑线、黄线、红线、橙线)。

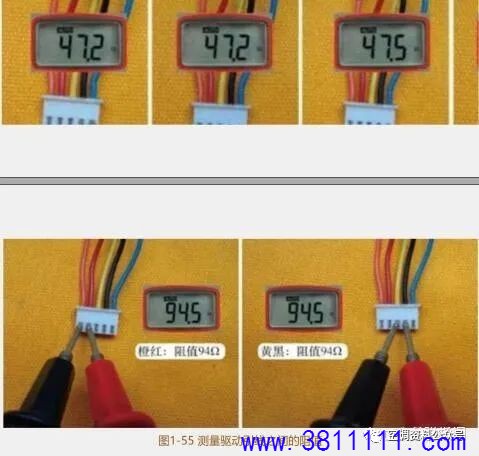

测量电子膨胀阀线圈阻值的方法和测量步进电机线圈相同，使用万用表电阻档，见图1-54-55， 黑表笔接公共端蓝线，红表笔分别接4根控制引线，蓝与黑、蓝与黄、蓝与红、蓝与橙的阻值均为47Ω和94 Ω 。
