国产TP-Link，听说国外比较香？拆开后，用料超级香....

我曾在EDN上发表过一篇文章，讲了如何设置由3个Google/TP-Link

OnHub单元组成的网状Wi-Fi。虽然有无线“回程”这个选项，但网状接入点是通过有线以太网连接到路由器的，使网络客户端可以最大限度地利用Wi-Fi信道。这个网络实际上是从那年的八月底开始使用的，在接下来的两年多时间里，一切都很好。但在去年9月的一个早晨，我醒来后发现家里的无线网络完全没有了。

我怀疑是路由器出了问题，路由器顶部的“红色死亡环”指示灯也证实了我的猜测。我将它恢复成出厂设置，还是不行。幸好我有一个备用路由器可以用，虽然要费些时间重新设置这个路由器才能恢复网络。

随后我准备拆开那个出了故障的路由器TP-Link的TGR1900)进行检查。

这个路由器是我从eBay上买的，我看了其顶部的标签，发现它是工厂翻新的，所以坏了也情有可原。

图1就是这个TGR1900路由器，尺寸为190.5mm×104mm×117mm，它的背面有2个GbE端口(WAN和LAN)、重置按钮、未用的公共USB端口(只有黑客用……它运行Chrome操作系统!)，以及电源输入口(卸下外壳就能看到)。

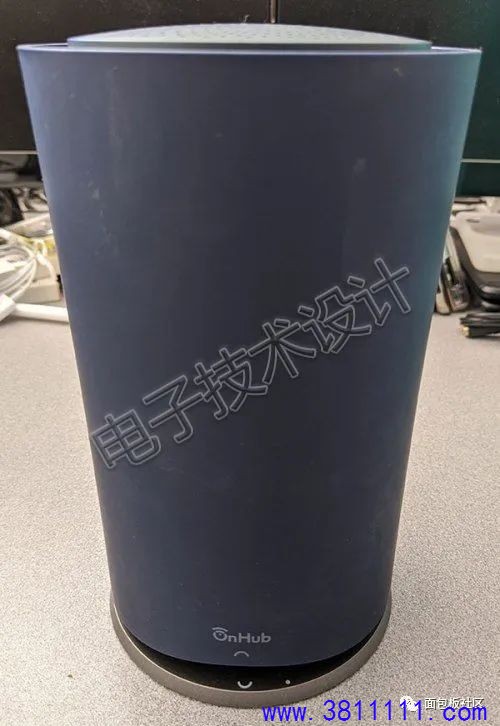

图1：TGR1900路由器外观。

拆解之前，先了解一些背景知识：

Google与TP-Link和华硕合作开发的OnHub路由器最初于2015年8月推出，后来又增加了网状Wi-Fi功能。TP-Link和华硕两款模型功能相似，但也有区别：

TP-Link款顶部比底部宽，顶部有状态LED，前面还有一个2.4GHz定向天线。

华硕款底部更宽，底部有一个状态LED，没有定向天线，支持手势控制。图2显示了TP-Link款路由器的内部结构。

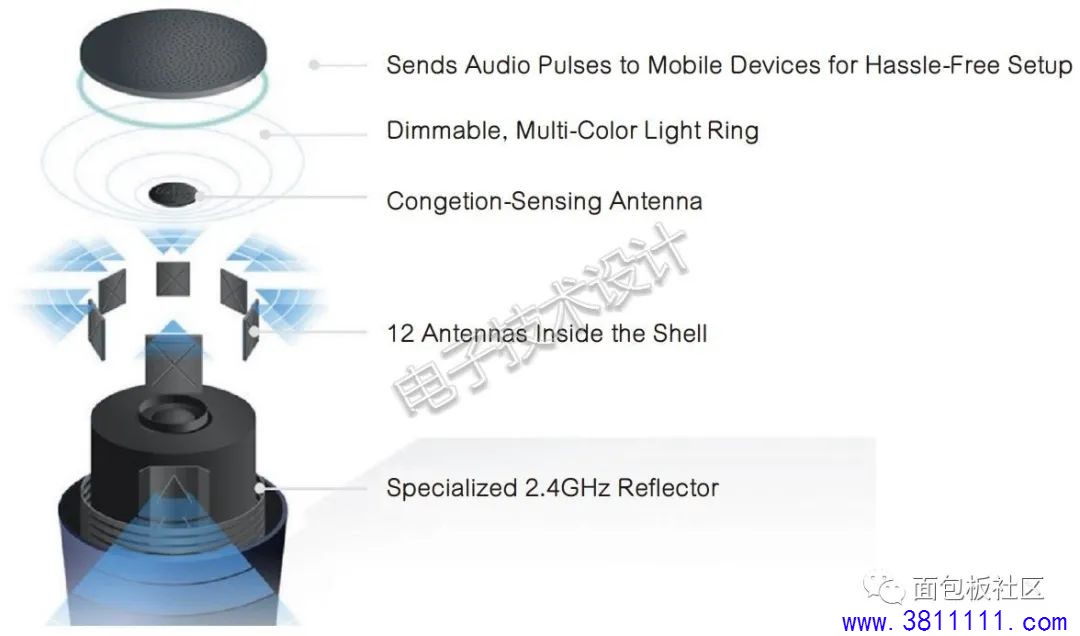

图2：TP-Link款路由器的内部结构。

TP-Link款路由器中2.4GHz和5GHz天线的数量和类型：

• 3个高性能Wi-Fi天线

• 个蓝牙天线

• 个ZigBee天线轻轻旋转路由器的坚固塑料外壳(内有鳍片，有助于热量上升并从顶部散去)，解开闩锁，然后提起，如图3所示。

图3：TGR1900路由器的坚固塑料外壳。

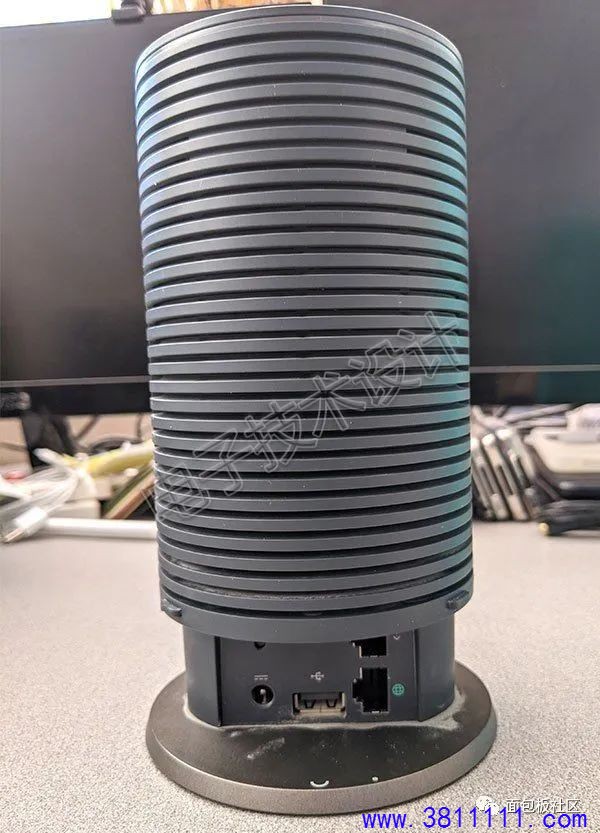

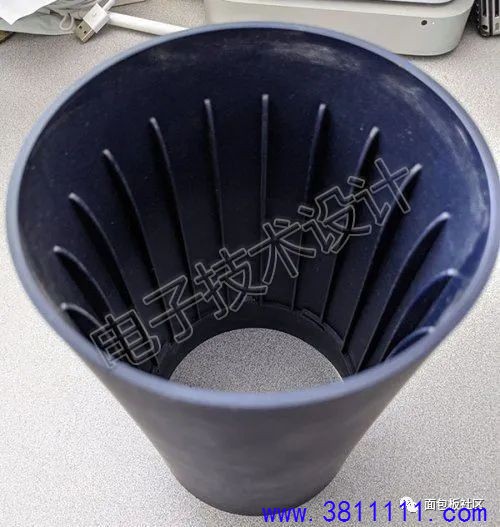

图4显示拆下TGR1900路由器外壳后，内部有大量的通风槽，还有前面提到的端口。

图4：拆下TGR1900路由器外壳后，内部有大量通风槽及几个端口。

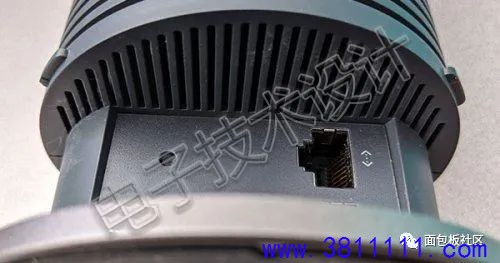

图5显示路由器背面有一些额外的通风口。

图5：路由器背面有一些额外的通风口。

接下来我们要探索路由器的内部了。先从底部开始。

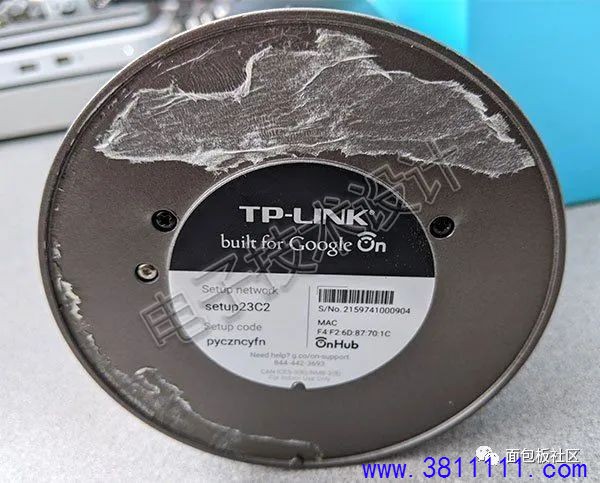

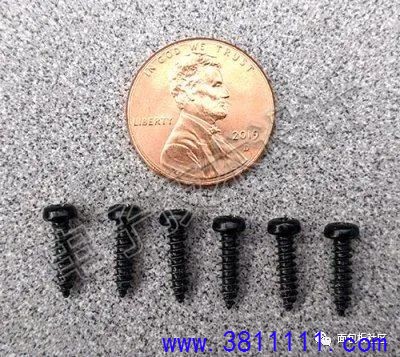

拆解时每当我看到一个橡胶垫，就会在它的下面寻找螺钉，这次我又对了，虽然取下螺钉并没有实质性的发现(图6)。注意，第二个隐藏的重置按钮是我前面提到的黑客朋友发现的。

图6：拆解时每当我看到橡胶垫，就会在其下寻找螺钉。

所以，我把注意力转移到路由器的顶部(图7)。

图7：TGR1900路由器顶部。

结果令人鼓舞!注意上面有一个安装孔是半透明的(图8)，至于为什么是半透明的，我们一会儿再解释。

图8：有一个安装孔是半透明的。

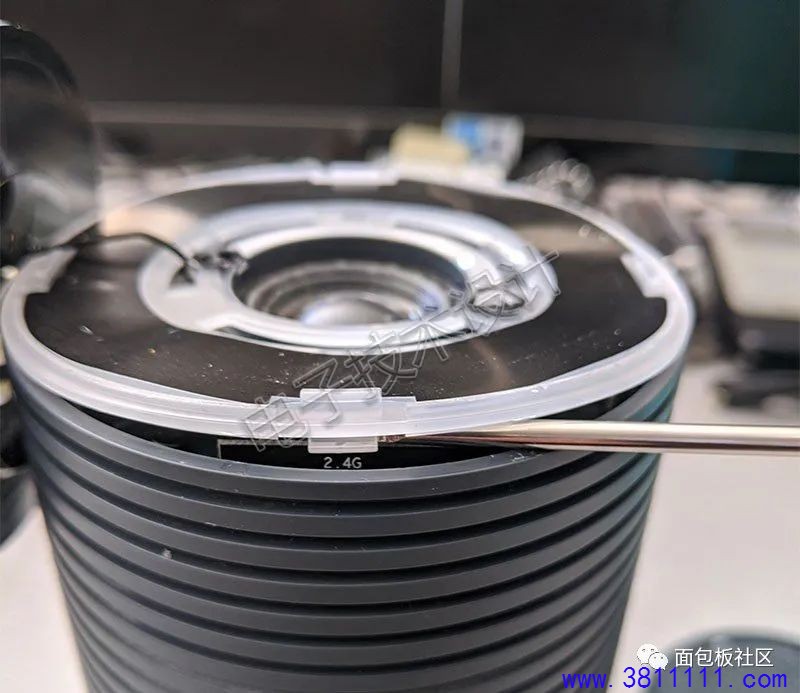

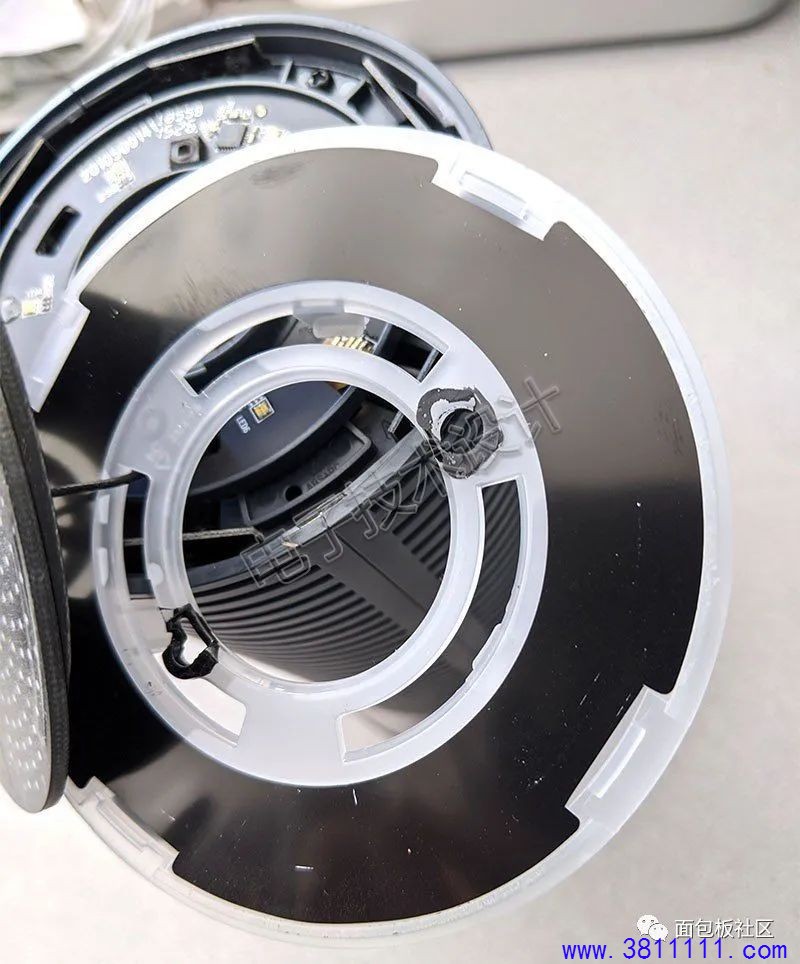

接下来是顶盖下面的半透明塑料环，在下面露出的PCB边缘上，标着数字“2.4”(图9)。

图9：在顶盖下面露出的PCB边缘上，标着数字“2.4”。

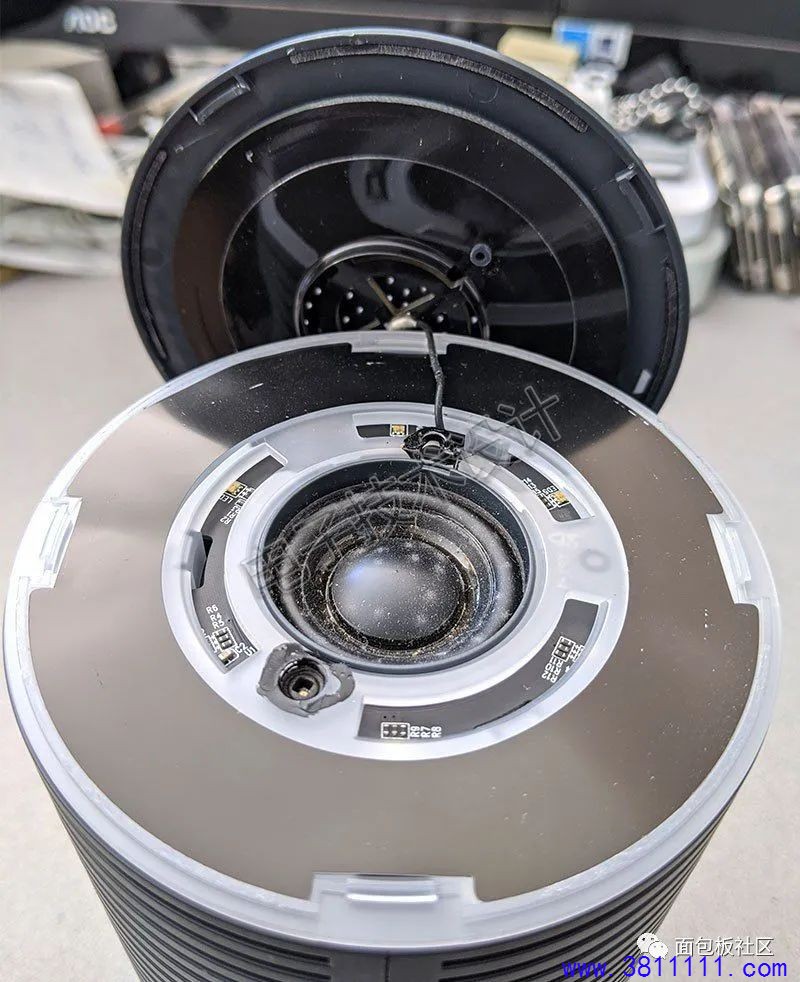

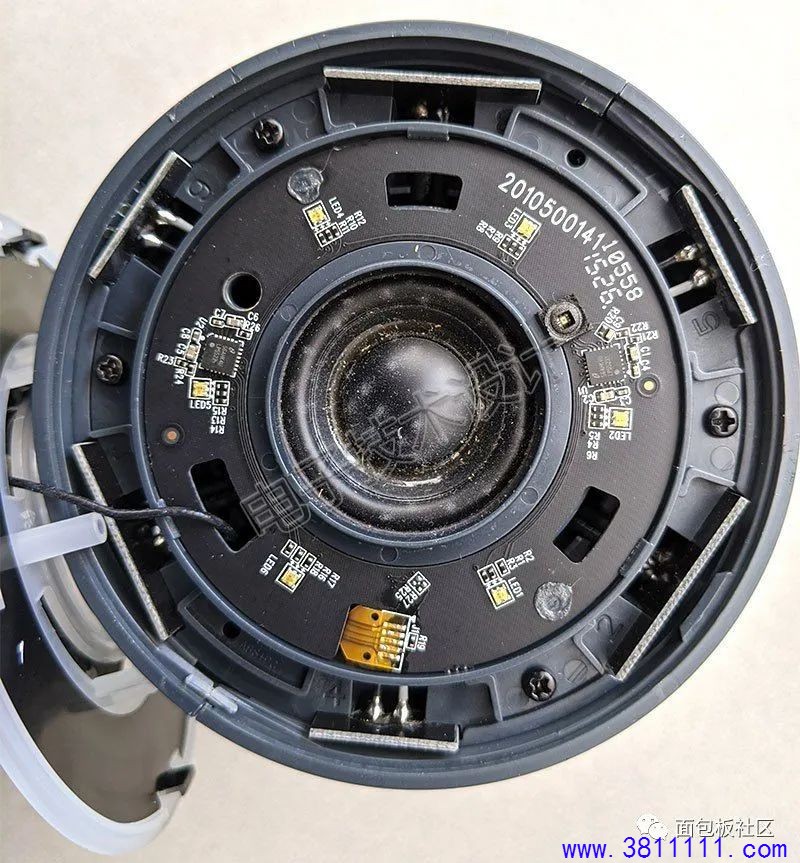

卸下顶盖，LED阵列(中间有一个传感器)清晰可见(图10)。

图10：卸下顶盖，LED阵列清晰可见。

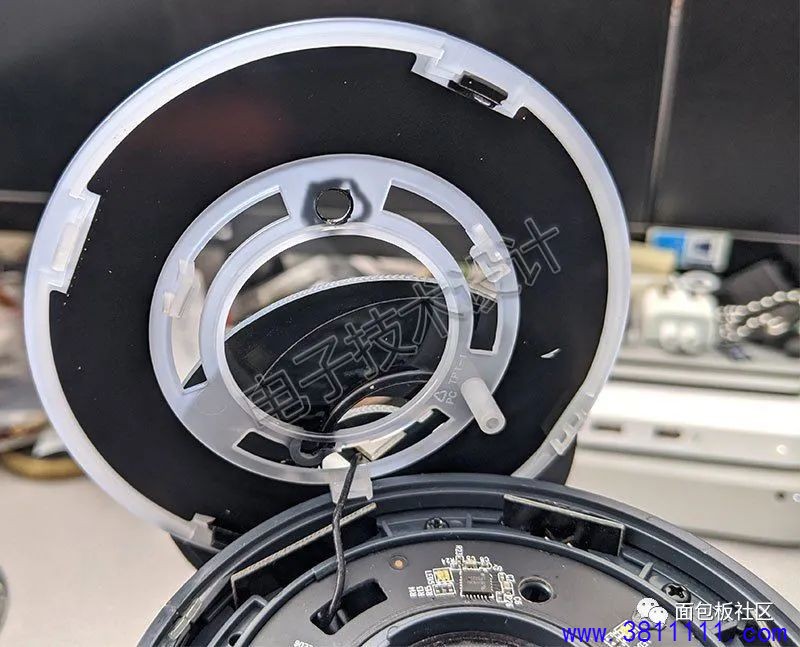

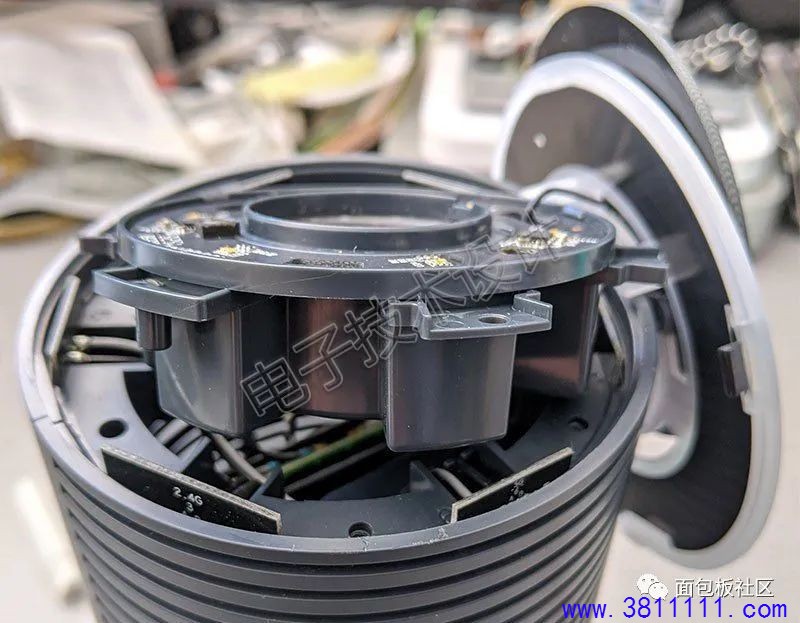

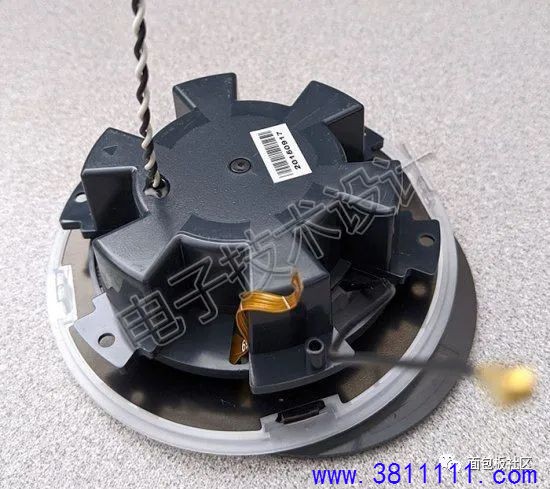

还记得前面提到的“2.4”标记吗?图11是LED-扬声器组件的另一个视图，其中一块PCB板上标有“5”(边缘周围一共有6块PCB板，其中一半标记为“2.4”，一半标记为“5”。稍后你可以看得更清楚。)

图11：LED-扬声器组件的另一个视图，其中一块PCB板上标有“5”。

这款路由器最特别之处在于其扬声器设计。就我所知的其它路由器，与移动设备进行初始配对是通过蓝牙或点对点Wi-Fi连接完成的。而对于这款OnHub，路由器会发出听得见的声音，智能手机的麦克风(与Google
WiFi应用配合使用)进行监听，由此完成初始配对。

从传感器的样子来看，它的功能可能很多。如果Google及其TP-Link和华硕合作伙伴在路由器中再增加一个麦克风，就成了一个功能强大的智能音箱(TP-Link设计的外观相当漂亮)。我估计他们并没有这种想法。

离题太远了，我们言归正传。

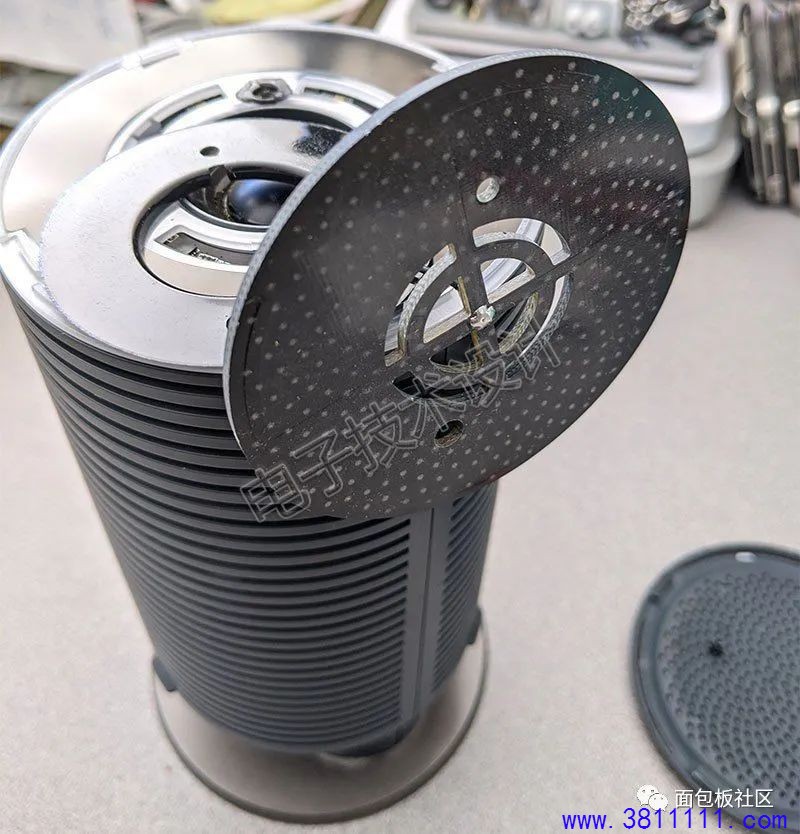

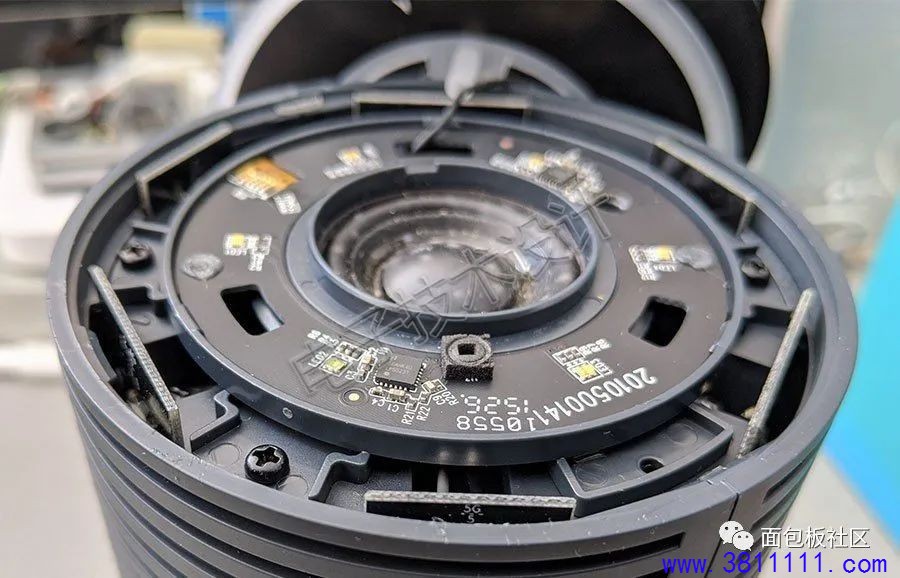

卸下另外4颗螺钉(与路由器底部的螺钉是一样的)之后，可以不完全抬起LED-扬声器组件，此时它仍与路由器内部组件连在一起(图12)。

图12：卸下另外4颗螺钉后，可以不完全地抬起LED-扬声器组件。

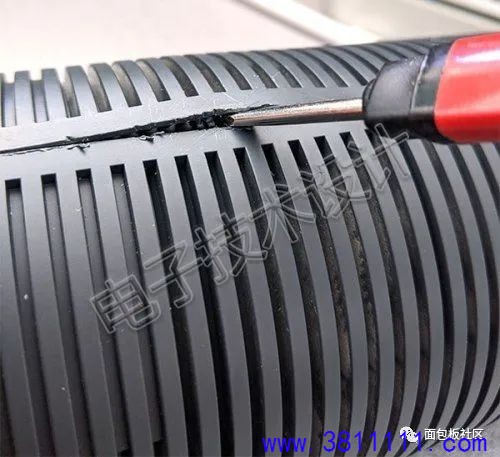

然后我准备撬开侧面接缝，仍然使用刚才成功卸下路由器顶盖的那把平头螺丝刀(图13)。

图13：使用平头螺丝刀撬开路由器的一个侧缝。

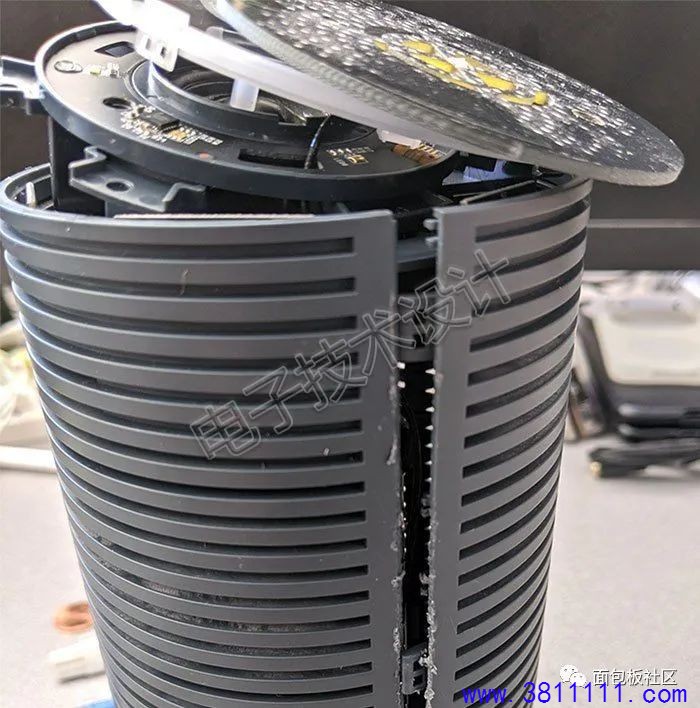

“蛋”破开了(图14)!

图14：路由器被打开了。

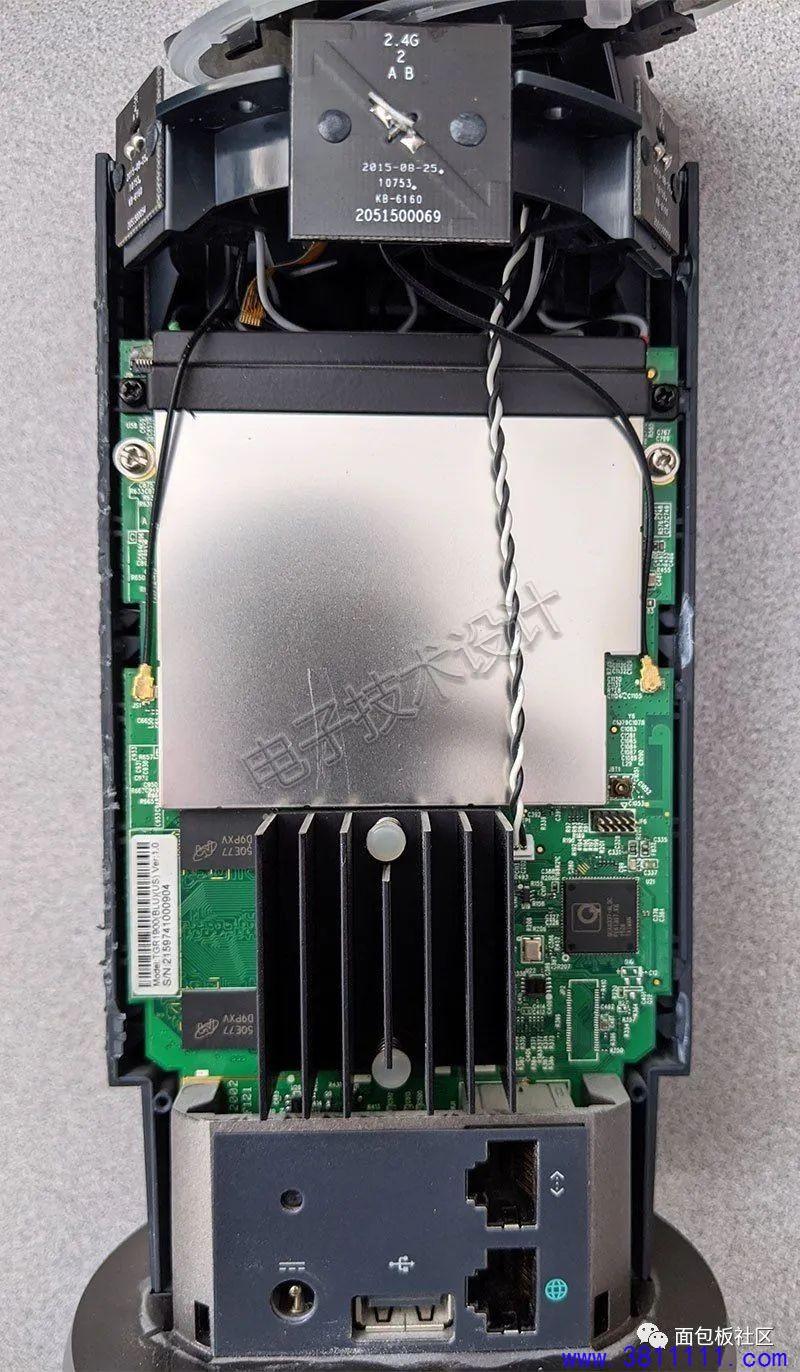

图15是路由器背面内部的全局视图。

图15：路由器背面内部全局视图。

进一步拆解之前，我们先断开其余的电缆连接，以便查看路由器的所有组件(图16)。从PCB到LED的扁平柔性电缆已被拆下，其连接器在PCB的左上角。

图16：断开路由器的电缆连接，以便查看路由器的所有组件。

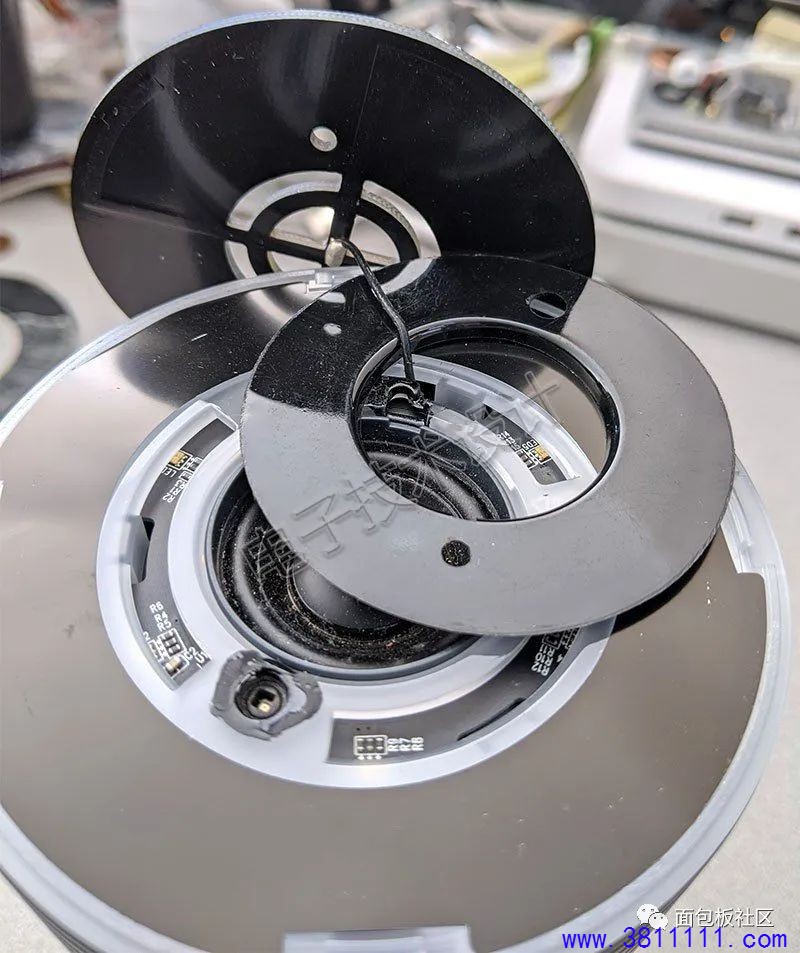

剩下的是一条黑白音频线对(与PCB的大法拉第笼下面的连接器连接)，和一条单独的黑线(通常与法拉第笼左侧的连接器相连，位于上述柔性电缆连接器的下面)，如图17所示。把这两条电线拆下来，就可以完全分离出顶部的各个“三明治”组件，我会从上到下逐个展示它们。

图17：剩下一条黑白音频线对和一条单独的黑线。

首先是“拥塞”感应天线(中间有一个孔，使扬声器的声音能够通过)，Google对其功能描述如下：

OnHub在不中断连接的情况下自动切换信道，以保持最佳的Wi-Fi信号强度并避免拥塞，为用户设备提供最快的速度。
