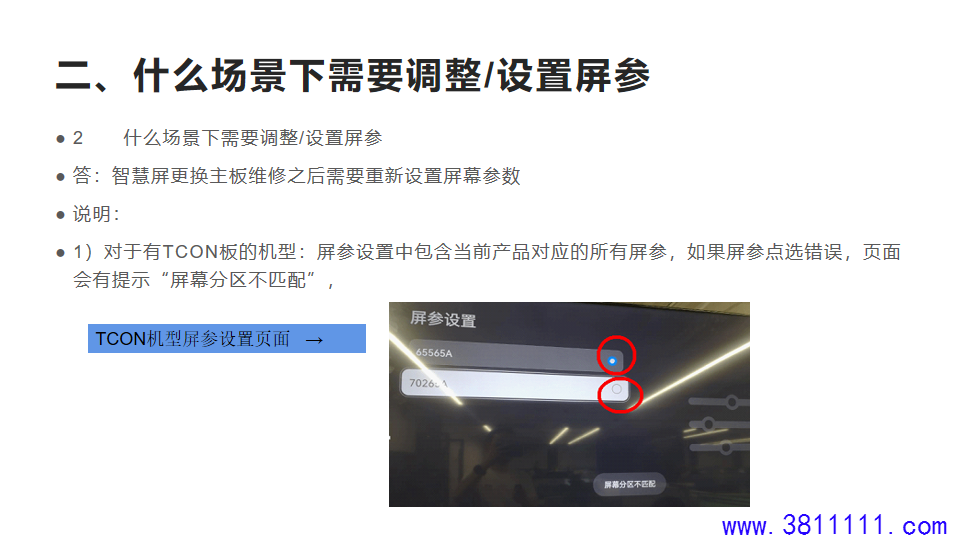

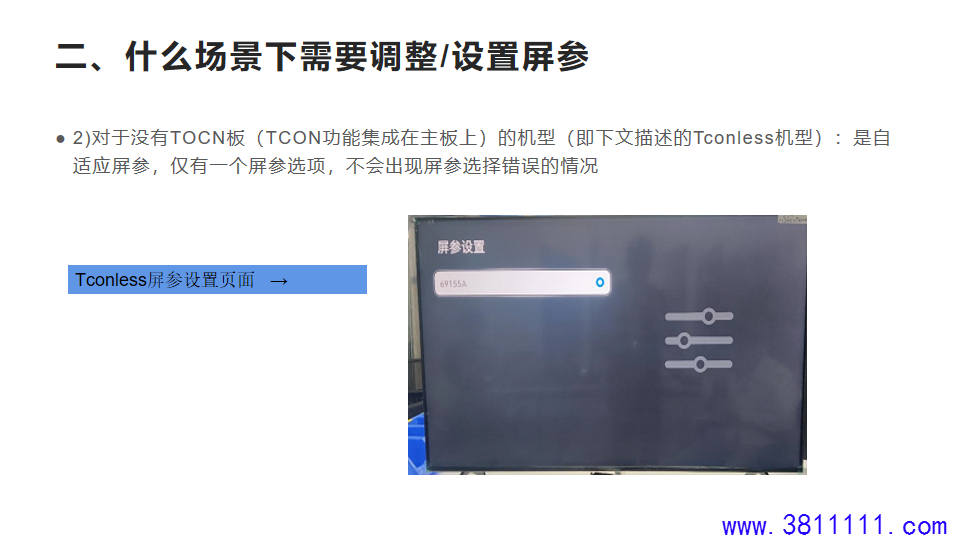

2 什么场景下需要调整/设置屏参 ●答智慧屏更换主板维修之后需要重新设置屏幕参数 ●说明∶ ●①对于有TCON板的机型∶屏参设置中包含当前产品对应的所有屏参,如果屏参点选错误,页面会有提示“屏幕分区不匹配”, TCON机型屏参设置页面 ●②对于没有TOCN板(TCON功能集成在主板上)的机型(即下文描述Tconless机型)∶是自适应屏参,仅有一个屏参选项,不会出现屏参选择错误的情况。Tconless屏参设置页面 ③为什么要设置正确的屏参答∶服务备板上写有服务备板标记位,用于读取OCID。服务备板恢复出厂设置会清除标记位,清除标记位之后的服务备板将无法读取OCID,导致显示异常。 注意∶更换服务备板之后禁止在未正确读取屏参,或者显示异常时,直接恢复出厂设置,这样会清除服务备板上的标记位,无法读取屏参,只能再次更换主板。 说明∶服务备板标记位被清除之后,只能将服务备板返还高维重新写入标记位。 ④如果屏参设置错误或未读取屏参可能会导致什么问题 答∶1)对于有TCON板的机型,OCID是写在TCON板上,屏参错误会导致屏幕显示一分为二的现象,如下图一 四、如果屏参设置错误或未读取屏参可能会导致什么问题●2)对于Tconless机型,是软件读取OCID自适应屏参,OCID是写在MIC板上,如果主板未连接MIC板或连接异常,会导致屏幕发暗,显示不全等问题。 未读取OCID直接恢复出厂设置显示亮度异常 服务背板标识位被清除之后屏参无法择。5,如何调整屏参 ●答∶操作步骤如下 ●步骤1、请您进入智慧屏首页"设置>系统>关于本机" ,选中"设备型号",然后连续点击遥控器确认键12下,进入“开发者模式”(成功进入开发者模式会有弹出提示“已进入开发者模式”)。 ●步骤2、进入智慧屏首页“设置>通用>其他>工程人员选项”;在“屏参设置”手动修改智 慧屏屏幕参数(请根据智慧屏不同型号参考如下屏幕参数表) 步骤3、根据智慧屏不同型号选择对应的屏参步骤4、选择正确的屏参之后,需要恢复出厂设置退出“开发者模式”(此时恢复出厂设置会清除服务备板的标识位) |
