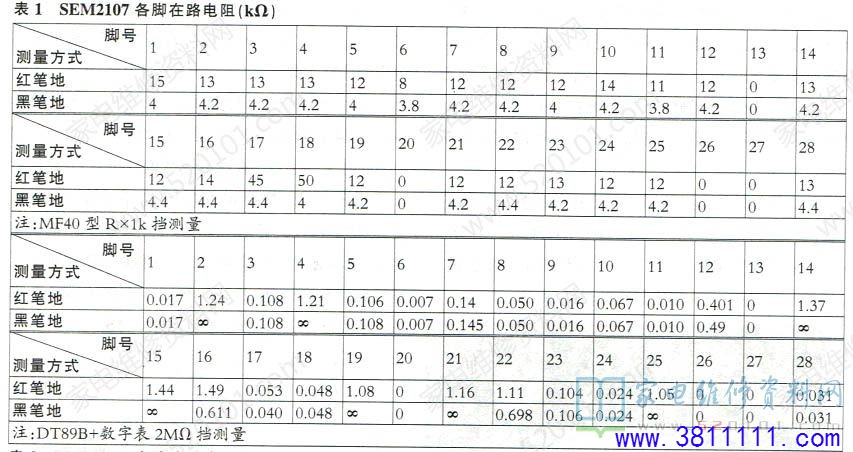

接修一台康佳LC40IS96N型液晶电视，故障表现为在收看中突然黑屏，伴音正常。查24V供电正常，背光开/关端电压为3.2V ，亮度调节端电压为2.8V，均正常。拆下背光板测量，发现Q310和Q322(复合场效应管4614)的①脚和⑦、⑧脚击穿，并把板上的两只7A保险烧断。更换损坏的元件后，用数字表在路测量各只二极管和三极管，未见异常。试机，听得背光板上“啪”的响了一声，背光灯不亮。关机后查得Q322、Q304、Q305、Q306和Q310五只4614均烧坏，将背光控制芯片SEM2107及损坏元件更换后试机，一切正常。这时测得SEM2107的各脚在路电阻见表1。
|
