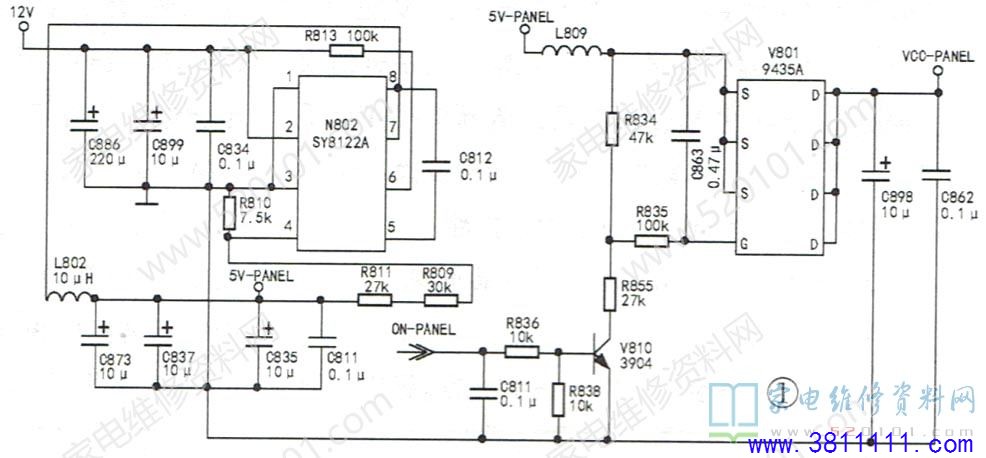

接修一台康佳LED24HS95型液晶彩电，冷机开机正常，一会儿后白，屏，关机后再开仍白屏。开机检查，测得电源板(板号:KPS+L036C1-01，编号34006834)上给主板供电的插座XS951各脚(功能如下:①、②脚为12V，③脚为EN，④脚为DIM，⑤、⑥脚为GND ，⑦脚为PSON)电压正常，分别是12V、12V、3.2V、3.4V、0V、0V、3.2V，但屏供电5V-PANEL电压不到1V。该机上屏电压控制电路如图1所示。

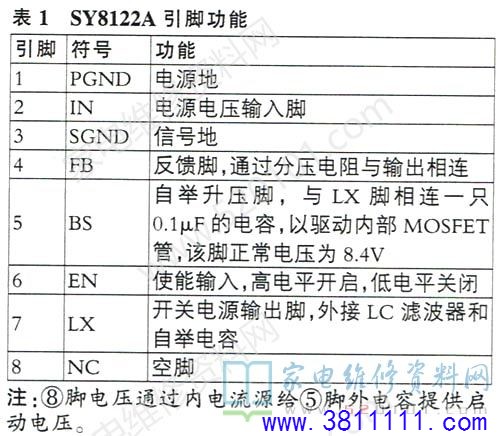

拆下L802、C873、C837、C835、C811及R809~R811检测，均正常。拆下L802，用手机USB充电器给屏供电，电视机工作正常，判断N802(SY8122A)有问题。该机的+3.3V电压也采用SY8122A(N803)变换，SY8122A的引脚功能见表1。
|
