长虹43U3C(LM5E)液晶电视更换主板后图像无颜色的维修

2022-8-29 18:24| 发布者: 维修迷| 查看: 178| 评论: 0

摘要: 　　接修一台长虹43U3C(LM5E)液晶电视，更换主板后图像无颜色。该机原主板的物料代码是850141080{本机屏区隔码是D88 }，而新主板的物料代码是850141532，如图1所示。仔细对比这两块板，发现上屏接口的部分电阻参数不 ...

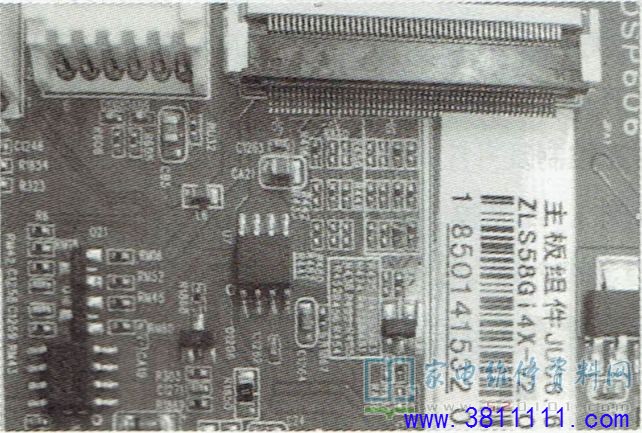

　　接修一台长虹43U3C(LM5E)液晶电视，更换主板后图像无颜色。该机原主板的物料代码是850141080{本机屏区隔码是D88 [C430U15-E2-L(1)]}，而新主板的物料代码是850141532，如图1所示。仔细对比这两块板，发现上屏接口的部分电阻参数不同。按照原板改动如下:取消电阻R448、R454、R481，在R450、R455处装上0Ω电阻，在R483处安装3.3k电阻。上电试机，故障排除。
