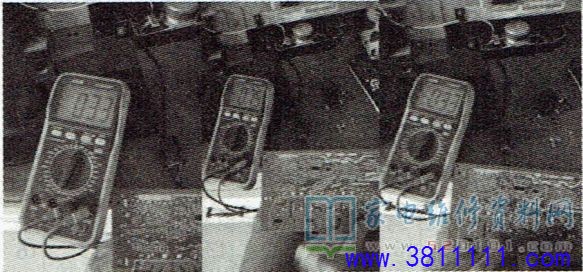

接修一台夏普LCD- 32A37A型机，红灯亮、不开机。开机，绿灯亮后变红灯，断电后再开机，故障依旧。估计主板进入了保护状态，强制主板开机，背光板亮一下就灭。背光一亮即灭的故障部位多在背光板中，且多为变压器不良或背光控制IC保护所致。- -般来说，保护分过压保护和过流保护两种，过流保护比较迅速，通常表现为背光闪一下就灭，基本看不见开机LOGO，而过压保护一般比较慢，基本能维持一两秒正常发光，大多能看见开机LOGO，对于这类故障，若有背光控制IC资料，可断开保护，让机器强制工作，再进行下一步检修。因为背光控制IC型号很多，引脚定义也不尽相同，所以断开保护有时也比较麻烦。先从简单查起，测量3个变压器的次级绕组的直流电阻，分别是3.3kΩ、7.5kΩ、3.3kΩ，如图1所示，判断第二个变压器不良。由于买不到该型号变压器，征得用户同意，更换背光板后故障排除。
|
