接修一台 17英寸拼装液晶彩电，开机后伴音正常，黑屏，背光不亮，判断背光驱动电路或背光灯有问题。拆机检查，发现本机采用LED背光，其背光驱动电路非常简单，并且单独安装在一块小板上，如图1所示。

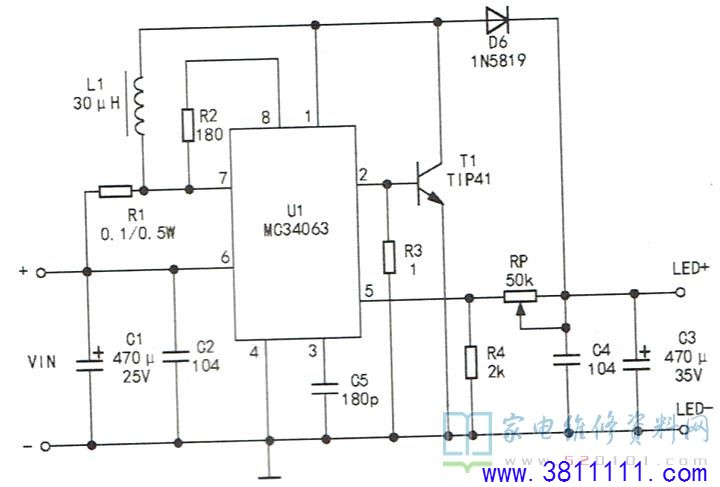

上电后测得电源板送给背光小板的供电为11.86V，背光小板的输出电压(即与屏内LED灯条相连的两条线之间的电压)为9.62V;断开LED灯条连线，背光小板的输出电压约为11.5V。 根据经验，LED驱动电路大多采用升压方式，但也有少数采用降压方式。若要判断故障部位，需先确定该驱动电路的工.作方式，于是实绘出该背光小板的电路如图2所示。

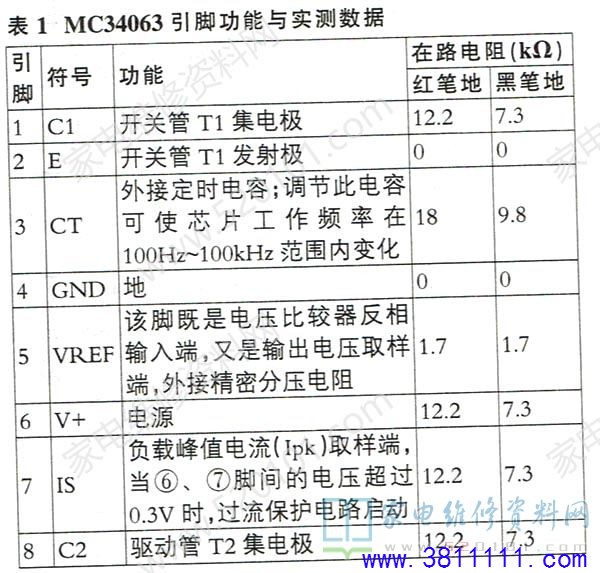

该机背光电路以双极型线性DC-DC变换器MC34063(U1 )为核心组成，引脚功能见表1。该芯片的工作频率最高为100kHz，输入电压为2.5V~40V，输入电流可达3A;输出电压为1.25V~40V，输出电流与输出电压的高低有关(若要增大输出电流，则需提高输入电压，可按60%的转换率进行估算)，最高可达1.5A。
当U1的②脚输出高电平时，T1导通，VIN经R1、L1和T1的c、e极到地，L1开始储能;当②脚输出低电平时，T1截止，L1中感应的电动势极性反转，与VIN极性相同，两者叠加后给负载供电。U1的⑤脚内接1.25V基准电压比较器，外接R4、RP，其输出电压Uo=1.25Vx[1+RP(接入电路的部分)/R4]。当输出电压降低时，⑤脚电压下降，输出开关脉冲的占空比增加，L1储能增加，则输出电压升高;当输出电压下降时，其稳压过程与上述相反，从而达到稳压的目的。 根据上述工作原理分析，此机背光驱动电路采用升压方式;从实测电压判断，故障部位应在背光驱动电路中。由于该板输出电压在带载与空载状态下有明显差异，所以重点检查升压、滤波元件。测得电容C1、C3均正常，怀疑D6有问题。D6为续流二极管，因工作频率较高，所以用的是肖特基二极管IN5819( 1A/40V)。用MBR360( 3A/60V)代换D6后试机，背光亮，故障排除。这时测得背光输出电压(LED+ )为19.32V ，输出电流为148mA。测量拆下的D6，其正反向电阻均在正常范围内，估计其性能不良。 |
