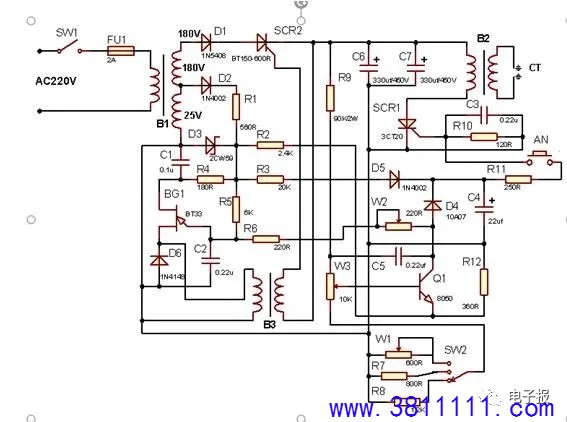

一台意大利产ALUPLUS-6100型点焊机频繁烧保险，经过多人检查维修，都没有发现和查找到电路存在异常问题。该焊机原配保险为2A，但每次更换新保险后开机焊接工作都很正常，可在调大焊接电流过程中，就不定期的烧毁保险。在维修检查试验中加大保险到2.5A及使用彩电的3.15A延时保险时，也同样烧坏。而送修者说以前每次维修的方法都是换上新的保险后，通电没问题，就扣盖装机交付使用，然后烧了再换。 为了彻底验证这个保险到底是如何烧坏的，我在更换新保险后，将输出电流调在40A时焊接试验没问题，调到80A焊接也没问题，再调到120A 焊接还是正常的，该机最大输出电流为150A，正常焊接也不容许调在满功率工作。将旋钮调回来再试一次，结果从60A试完直接调到120A的过程中，保险瞬间过流发红烧毁了，而此时我只在调电流并没有进行焊接，那问题会不会是出在这个电位器上。按照电路的常规原理来讲，电位器只是改变一个输入调整参数，使执行机构的电路输出有所改变，而它本身不具备消耗功率和充当负载的功能。再次更换保险后调电位器仔细观察，发现慢速调多少都没有问题，当快速调整电位器使输出电流增大时，保险马上烧红。那么现在要探讨的问题是快速调和慢速调有什么不同呢？快调对后面的电路有什么样的影响和作用呢？ 带着这个疑问，我按照实物绘制了一张点焊机的充放电部分的电路图进行研究，焊机电路见附图。从电路图上可以看出，调焊接电流的电位器W3，就是改变充电电流可控硅SCR2的导通角，使整流后的输出电流增大。也就是说，首先需要改变充电电流，再经过储能电容C6、C7进行储存，焊接时按下开关AN，可控硅SCR1导通，储能电容C6、C7的电流通过B2的初级线圈和可控硅快速放电，B2的次级线圈感应到大电流后通过焊把和接地进行放电，从而达到焊接的目的。
那么，为什么以前在调电流时就没有烧保险这个现象呢。如果不烧保险，就能正常焊接，说明整流、储能、放电等电路都不存在元件器质性的损坏，最有可能出问题的还是这个W3的10K电位器了，因为调它是烧保险的起因。将耳朵靠近电位器，慢调没有一点异响，当快速一点旋转后，听到内部有“咝咝”好像是放电微弱的拉弧声，保险瞬间就发红，调电位器发出这种“咝咝”声的大概在输出刻度60~120A的指示区间，也就说这个区域磨损最严重。 结论出来了，在慢调电位器时，充电可控硅SCR2触发导通基本在平缓区。而如果快速旋转电位器，电位器就相当于呈现成了跳变的一个脉冲开关，这时可控硅SCR2就会同步跟着跳变。这个瞬间不平滑的导通，加速了充电，增加了供电负荷，超过了电路的供电设计范围，也就超过了保险丝的最大承受电流，从而导致保险烧毁。 拆下电位器，接上连线和鱼夹，旋转电位器，用数字表电阻档进行试验观察，确认在电位器的2/3区间存在有阻值的不停异常跳变的情况，也就是说，这段电阻膜存在有接触不良现象。 在更换同规格电位器后，开机进行多次调电流焊接试验，并且转换了充电时间开关SW2，多方验证再没有出现烧保险的问题。 |
