电工安全继电器的内部线路原理

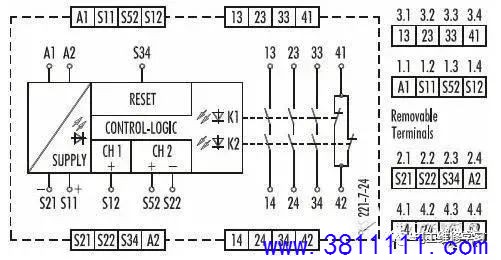

安全继电器的内部线路原理：

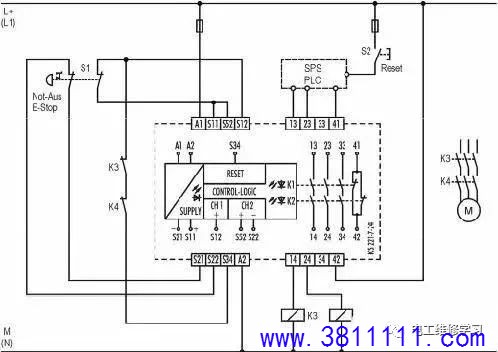

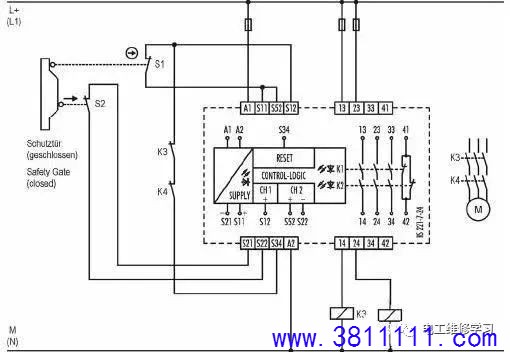

安全继电器2种应用对应接线图如下：

安全继电器使用方法在我们的日常工作中，此类继电器常见于电气设备控制系统中，尤其是国外的进口设备中最为常见。特别是在设备突然故障时，在故障未消除或者故障未确认前，设备是无法正常运转的。以此防止设备故障后突然运行给人身或设备带来危险。

变频器的使用，在PLC当中大伙应该都不会感到陌生，而在使用变频器时，决不能使用漏电保护器。这是变频器应用的一大准则。

有些用户在使用变频器时，为变频器选了相应的漏电保护器。最后的结果是：变频器一起动，漏电保护器就动作，系统根本无法运行。

那这是为什么呢？

漏电保护器的原理是，零序电流为零。而使用变频器时，零序电流不可能为零。

变频器输出侧为PWM波，电机电缆与大地之间有长电缆的电容效应，使用带屏蔽层的电缆时，电容效应更加明显。在变频器工作时，电容在充放电，有电流通过电容流入大地，并从进线侧的接地线再流回变频器，形成电流回路。如果在进线侧使用了漏电保护器，那么它会动作，切断系统运行。

所以，不要为你的变频器配漏电保护器了。如果要保证安全，做好设备接地就行了。
