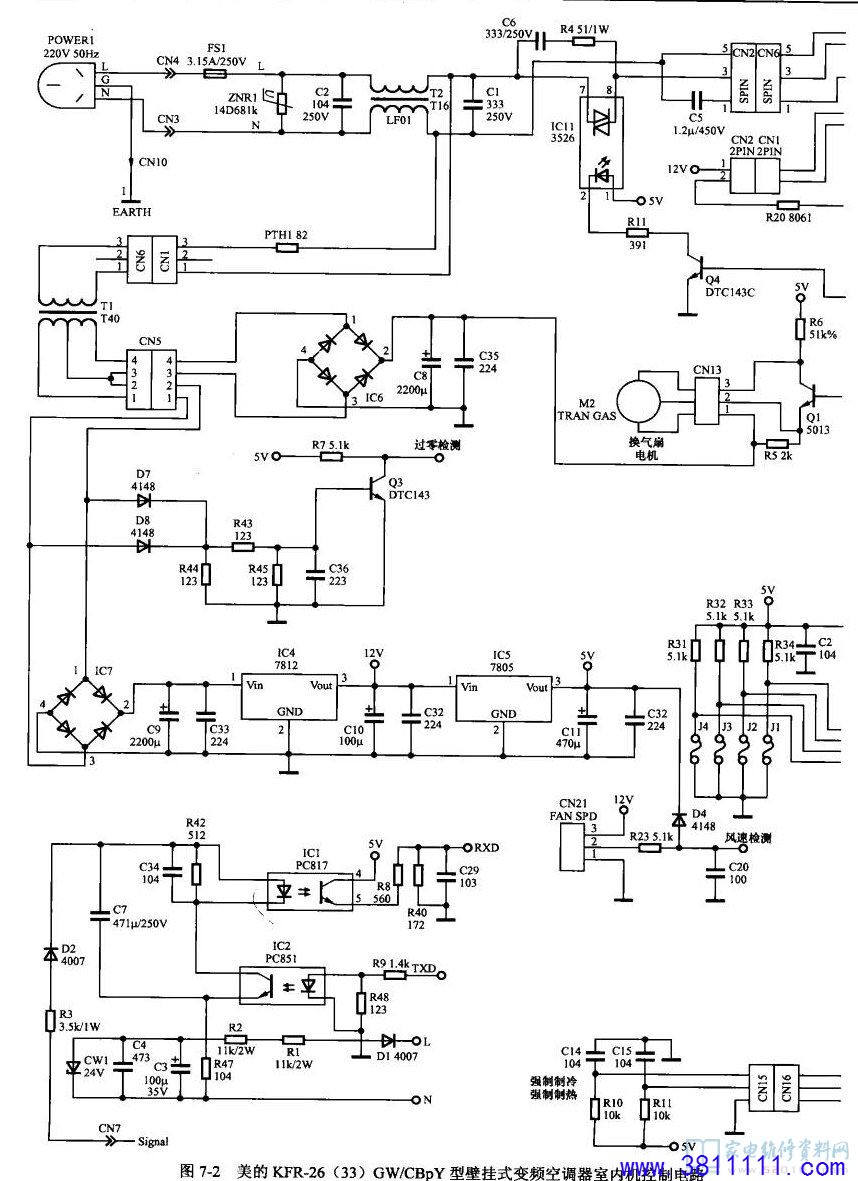

美的KFR-26(33)GW/CBpY型壁挂式变频空调室内机控制电路

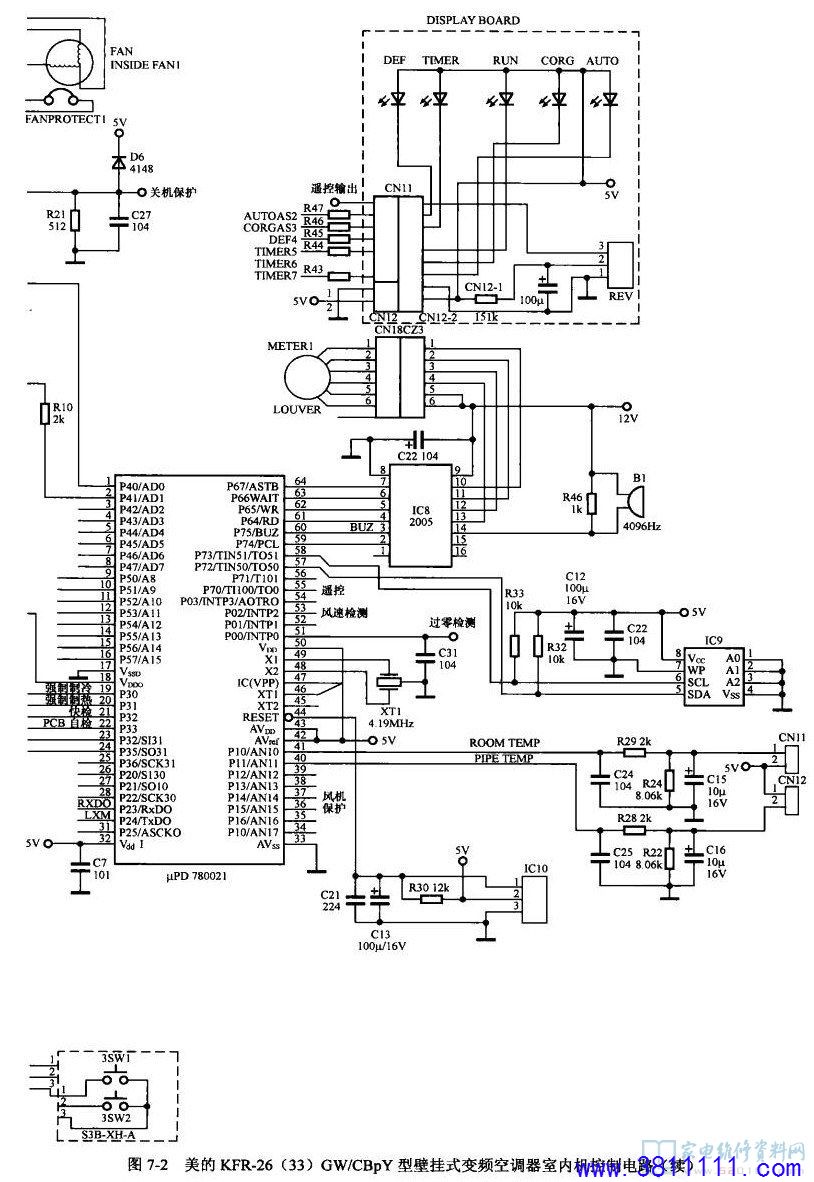

二、美的KFR-26(33)GW/CBpY型壁挂式变频空调室内机控制电路（续）

美的KFR-26(33)GW/CBpY型壁挂式变频空调室内机控制电路（续）

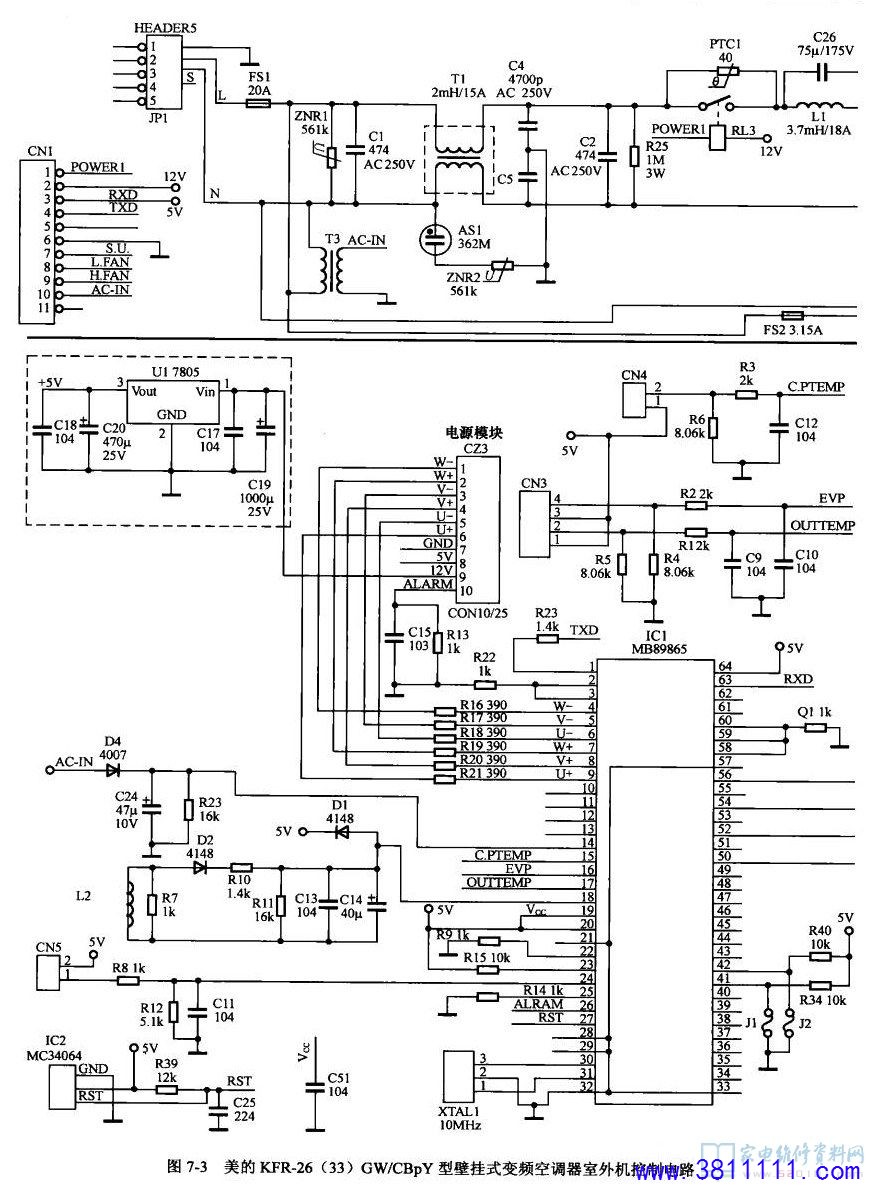

三、美的KFR-26(33)GW/CBpY型壁挂式变频空调器室外机控制电路

美的KFR-26(33)GW/CBpY型壁挂式变频空调器室外机控制电路

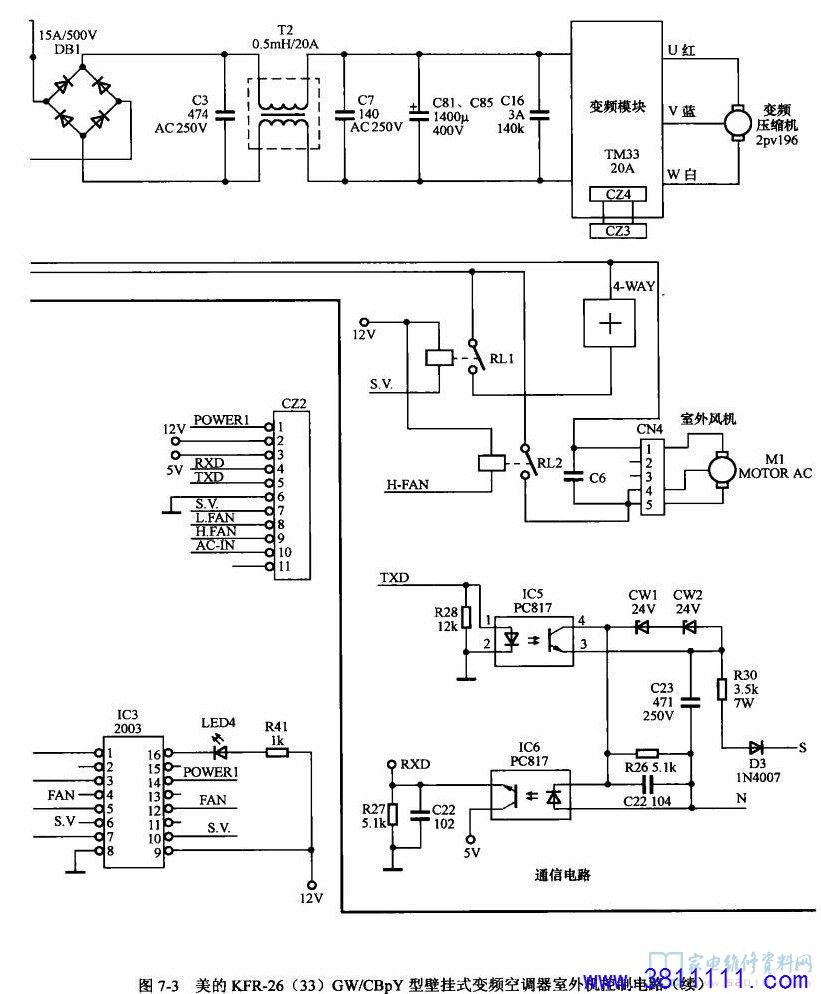

四、美的KFR-26(33)GW/CBpY型壁挂式变频空调器室外机控制电路（续）

美的KFR-26(33)GW/CBpY型壁挂式变频空调器室外机控制电路（续）
