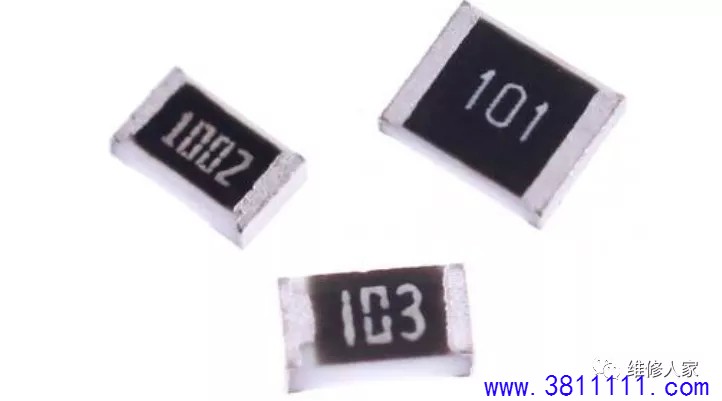

贴片电阻常见的印字标注方法有:常规3位数标注法、常规4位数 标注法，以及2位数字后面加1位字母表示法。带字母的标注方法没有直接数字标注的来得直观方便。 一、常规3位数标注法或4位数标注法 1、3位数表示法： 前两位数字代表电阻值的有效数字，第3位数字表示有效数字应乘以10的多少次方，单位Ω。当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置。比如：220表示22x10（0次方）Ω=22Ω,而不是220Ω;221表示22x10（1次方）Ω= 220Ω;272 表示 27xl0（2次方）Ω=2.7kΩ;105表示10x10（5次方）Ω=1MΩ；1R0表示1.0Ω。

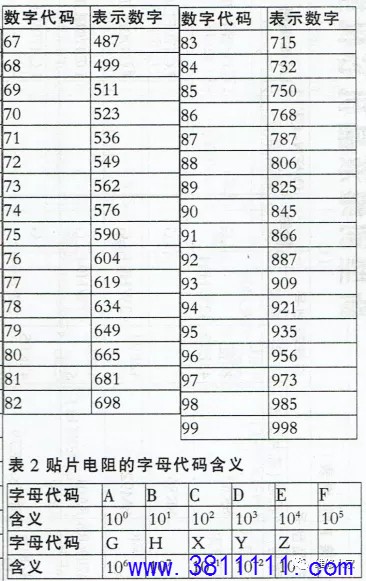

2、4位数字表示法： 前3位数字代表电阻值的有效数字，第4位表示有效数字应乘以10的多少次方，单位Ω。当电阻小于10Ω时，代码中仍用R表示电阻值小数点的位置。 比如：0100表示010X10（0次方）Ω=10Ω，而不是 100。；1000 表示 100x10（0次方）Ω=100Ω,而不是1000Ω;5101表示510X10（1次方）Ω=5100Ω即5.1kΩ;3902表示 390xl0（2次方）Ω=39kΩ; 1213表示121xl0（3次方）Ω=121kΩ;1504表示150x10（4次方）Ω=1.5MΩ;5R10表示5.1Ω；R470表示0.47Ω。 3位数精度为5%,4位数的精度为l%。 二、2位数字后面加1位字母表示法 这种方法前面两位数字是数字代码，而不是表示电阻值的有效数字，后面的字母表示有效数字后面应乘以10的多少次方，单位Ω。其标识意义见下面两个表格。
如：30A为200x10（0次方）Ω,即 200Ω；18B为 150X10（1次方）Ω,即 1.5kΩ；01C为 100x10（2次方）Ω,即 10kΩ；30D为 200x10（3次方）Ω，即 200kΩ；18E 为 150*10（4次方）Ω，即 1.5MΩ。 |
