TCL定频空调常见故障维修培训TCL定频空调故障代码表

二、TCL定频空调显示E1、E2检修

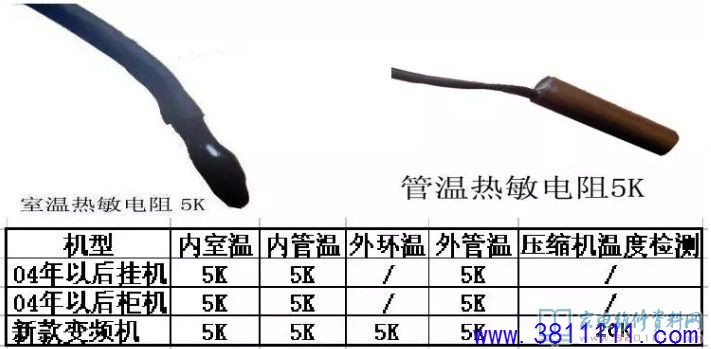

       当空调显示E1，表示室内温度传感器RT（热敏电阻）短路或断路了，显示E2表示管温热敏电阻IPT短路或断路，请更换热敏电阻TCL2004以后生产的空调基本都是采用的5K/ 25℃负温度系数热敏电阻，温度越高阻值越小。

三、显示 E5故障检修
       只有三相电柜机（空调型号最后一位字母为S)才会显示E5,如果挂机显示E5是内机控制板故障。
       显示E5表示内机控制板没有接到外机反馈信号，可能出现的原因：
1、三相电缺相、错相
2、内外机连接线断路
3、外机控制板或内机控制板故障
4、外机缺氟（低压缺氟保护）
5、压力开关断路
6、压缩机温度保护器断路
7、外机变压器断路

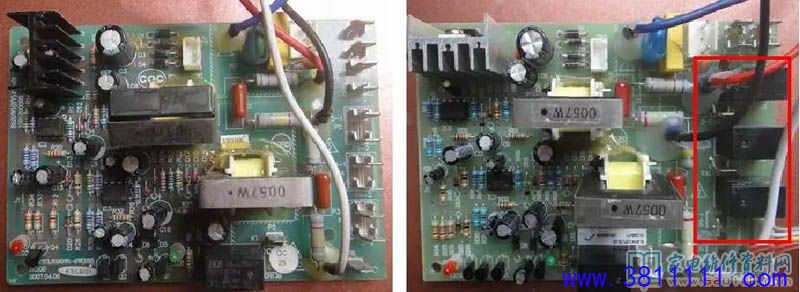

        TCL三相电柜机E5保护有2种方式：12V低压控制和220V高压控制，如果控制外机的3个继电器在内机控制板，则是采用220V控制方案，如果这3个继电器在外机控制板上，则是采用的12V直流控制方案。
        2010年前的机型大多采用220V控制方案.
        3P型号参考5P型号，3P外机控制板和5P控制板基本通用，可互代换。

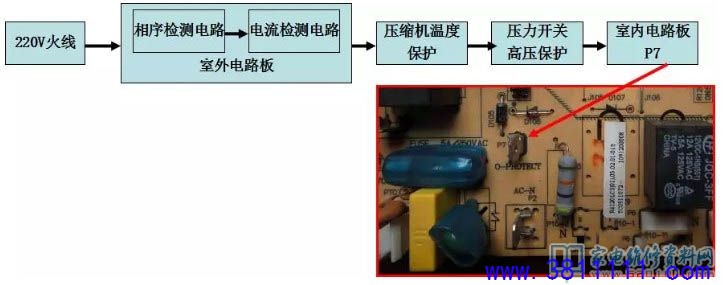

       220V方案 保护信号取自三相电源的T相，信号进入室外电路板后，通过室外电路板的相序检测-电流检测-排气温控器-高压开关-室内机P7。室内电控板检测到此强电信号，则认为外机工作正常。如果相序，压机电流，排气温度，排气压力任何一项异常，则相应的元器件断开，保护信号无法进入内机,则停机保护，室内显示外机保护故障代码E5。

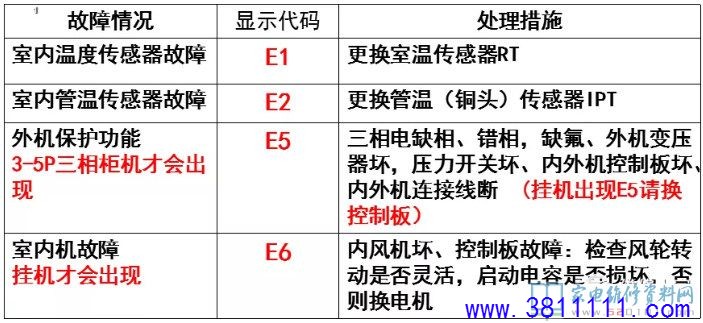

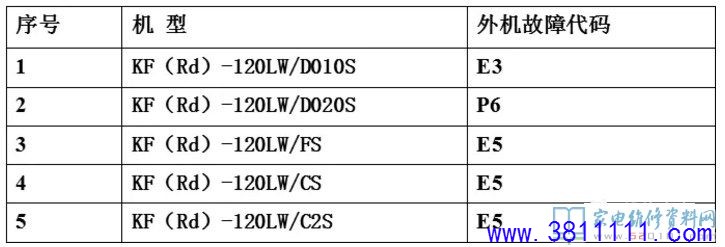

        机型不同显示的故障代码可能有所不同，见下表，显示E5时观察外机板上绿色指示灯是否亮，绿灯亮表示电源及控制板正常，P2应有220V输出，不亮请检查三相电是否缺相错相、变压器是否正常。否则更换外机板。绿灯亮仍显示E5，请检查压力开关、压缩机温度控制器、室内外连线是否导通，内机P7是否有220V，如P7有220V仍显示E5，则为内机板坏。

        实际维修中三相电缺相错相的较多，其次是外机控制板故障。
        对于有加长线的，要重点检查电线接头是否接好，绝缘包扎是否合格。

      12V控制原理：由内机提供12V直流电源，通过内机控制板CN13A插头的灰色线，输出到外机控制板－压力保护（低压保护）-相序保护 －返回室内CN13A（棕色），如果棕色线无12V则显示E5。室外部分检查和220V方案一样。

        检修时万用表置直流档，黑笔搭内机控制板7812的铝散热片，红笔分别测量CN13A的灰色和棕色线，如果灰色线无12V则为内机板故障，如果棕色线无12V则为外机控制板故障，如有棕色线12V则为内机板故障。必要时试着短接灰色和棕色线，看E5是否消失、外机是否运行。

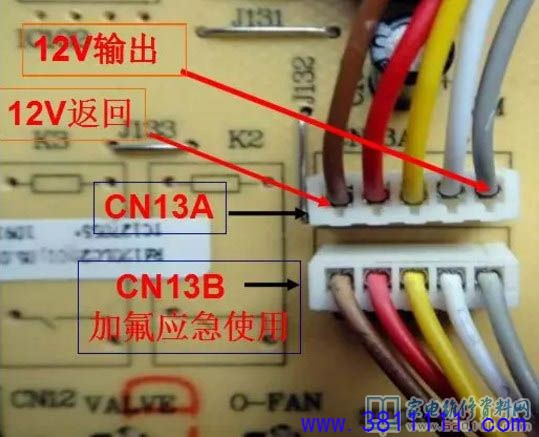

CN13A插头定义
棕色：12V返回信号  红色：外风机  黄色：四通阀  白色：压缩机  灰色：12V输出
CN13B为应急，加氟时使用，接通后外机保护失效
