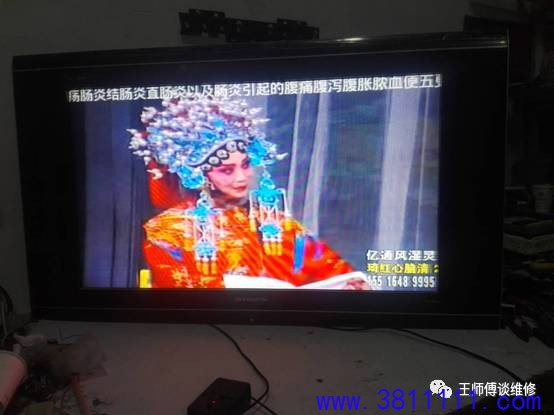

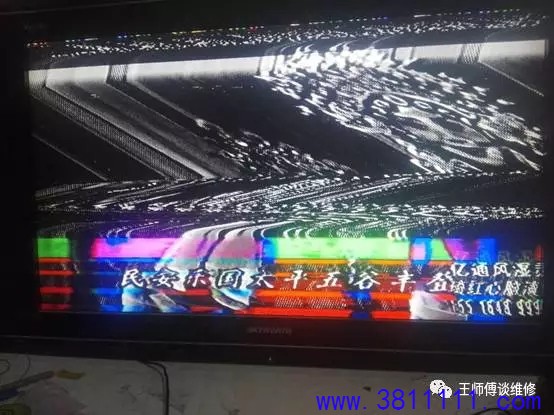

机型：创维37L98PW 故障现象：图像行不同步，见下图

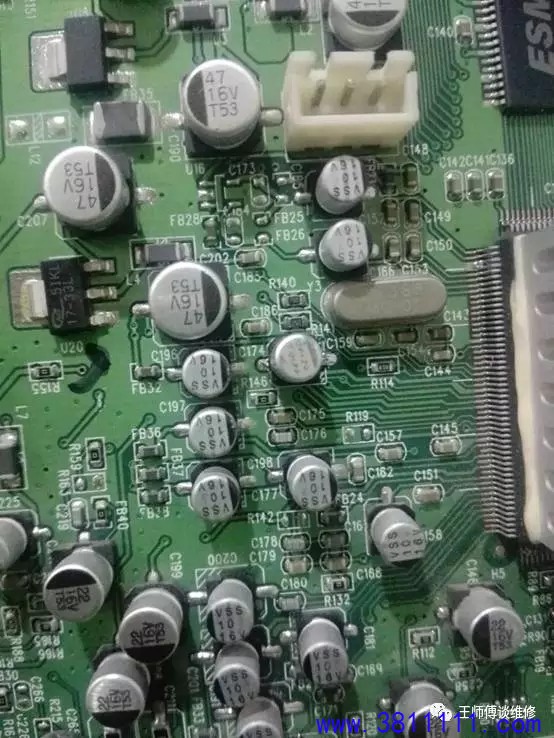

分析与维修：把C174由10uF改为22uF 故障根治原电容容量已由10uF变为0.26uF
创维42L98SW有图像无伴音，功放块tda2616电源电压20.9v中点电压10.5v，静音脚3.7v找一小功放从前里极输入小功放有声音，确定是后级功放的毛病。仔细查找24滤波电容鼓50v1000uf，此机有两块高压板，里面分别有两个35v470uf24v滤波换4只，故障排除
刚刚修好一台长虹等离子，故障是二次不开机，摇控和按键都开不了，测电压还都正常，以为主板坏了呢，买了块主板换完故障依旧，脑袋都大了，结果查到按键板发现开机键供电的过孔线断了，摇控接收头烂掉一条腿，换了个接收头在把按键板的过孔线连上，故障排除。

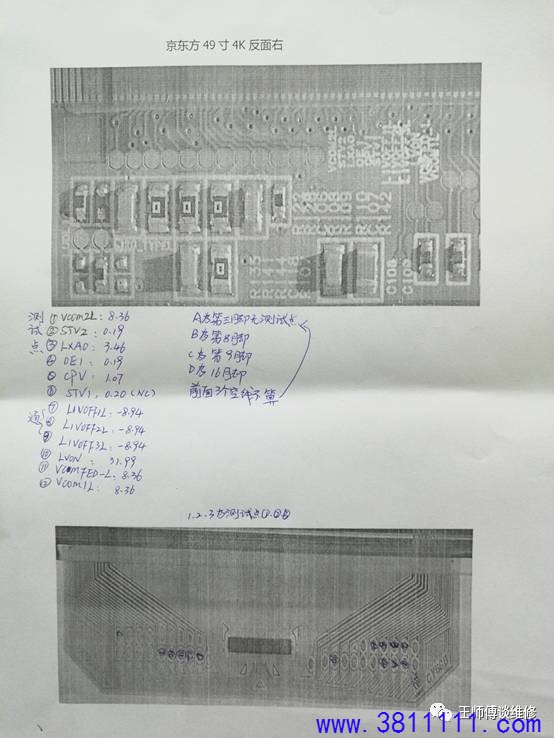

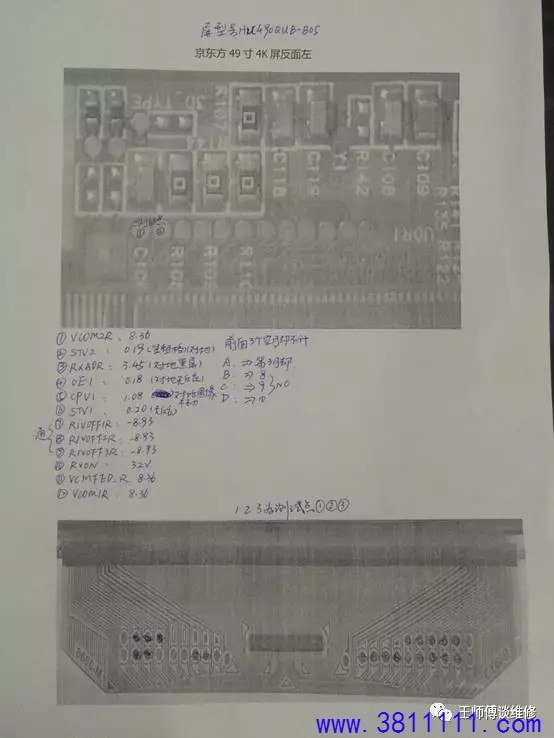

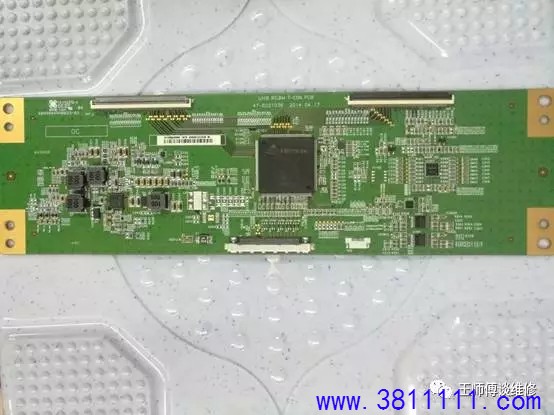

机型：长虹UD49B6000ID 屏型号：HU490QUB-B05（4K屏） 故障现象：灰屏有声音 分析与维修：有开机音乐，背光亮灰屏，首先测量逻辑板各组电压都正常，因为这个是4K屏，主板送到逻辑板的是VB1信号，采用交流耦合，测不到直流电压，用修机王测试主板正常，那故障缩小到逻辑板和屏了，由于逻辑板DC-DC电路都正常，手摸格式变换芯片有正常温度，由于京东方的屏ITO很容易断，拆屏检查去Y COF信号一切正常，单独测试半边也不亮，怀疑逻辑板数据，拆下IC102重写数据后故障排除。逻辑板照片和飞线图见后
4K屏的简易区分： LG的型号里面有 Q字母的都是 4k； AU的型号里面有 Q字母的都是 4k； 奇美的型号里面有 DK或者 DJ 字母的都是 4k； 三星的型号里面有 U 字母的都是 4k； 海信的型号里面有 U 字母的都是 4k； 京东方型号里面有 U 字母的都是 4k； 华星光电型号里面有 D 字母的都是 4k

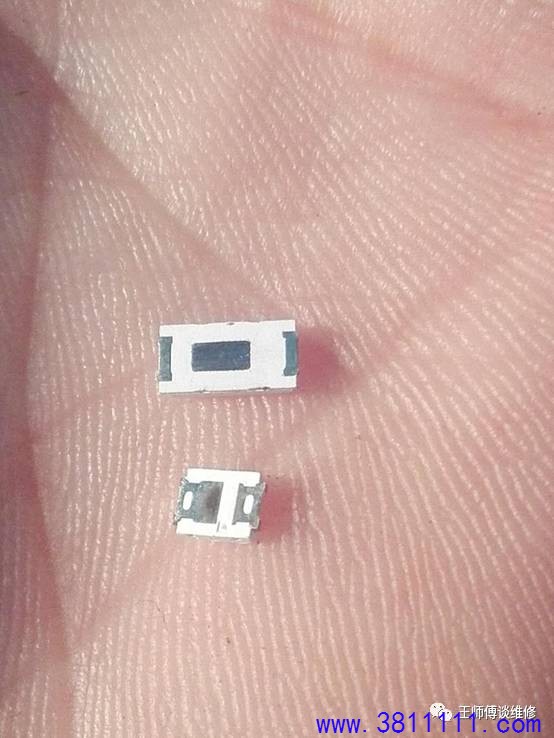

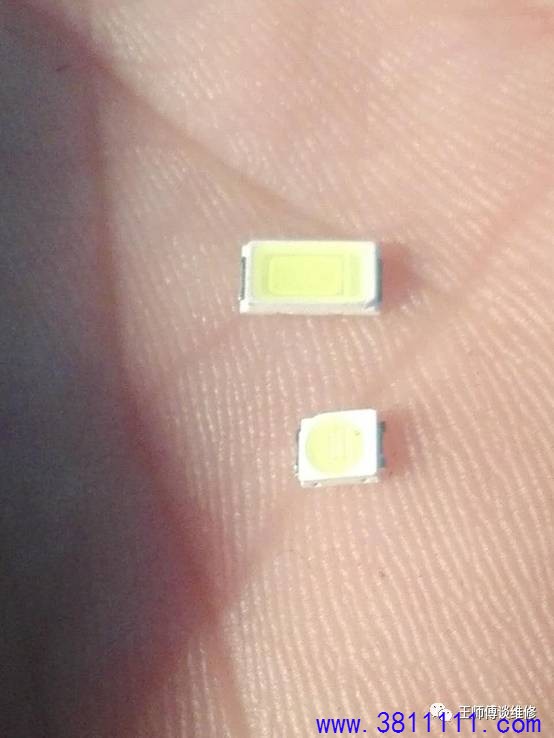

根据我维修灯板经验所知电视LED灯珠根据外形功率电压等一共有9种之多，但最长用的就是我刚用手机照的，手上照片的这两种，但就算是这两种型号，最下面的这个用着最放心因为这个灯珠其中一个的电极本身就带散热片，只要焊好两端就不用考虑散热问题，所以焊接就很简单～ 另外更重要的是这个灯珠自身内置稳压管，不会因为电压突然变高而烧坏～ 还有一点非常看好就是发出的一直是冷白色，不会因为工作电压的高低而变色，至于有的群友说灯珠电压高低不同时会变色，我只能说变色的灯珠仅仅可以凑合使用起码不是优等品上等品～所以选择灯珠很重要，否则会让你不定期地换灯珠，麻烦了自己同时也让用户对自己的性欲信誉打折扣，得不偿失～ 还有一点要特别说明的是下面的这个灯珠可以完美代换所有的液晶电视LED灯珠！这个是我用不同种类灯珠代换后的经验！借平台做一个分享！
|
