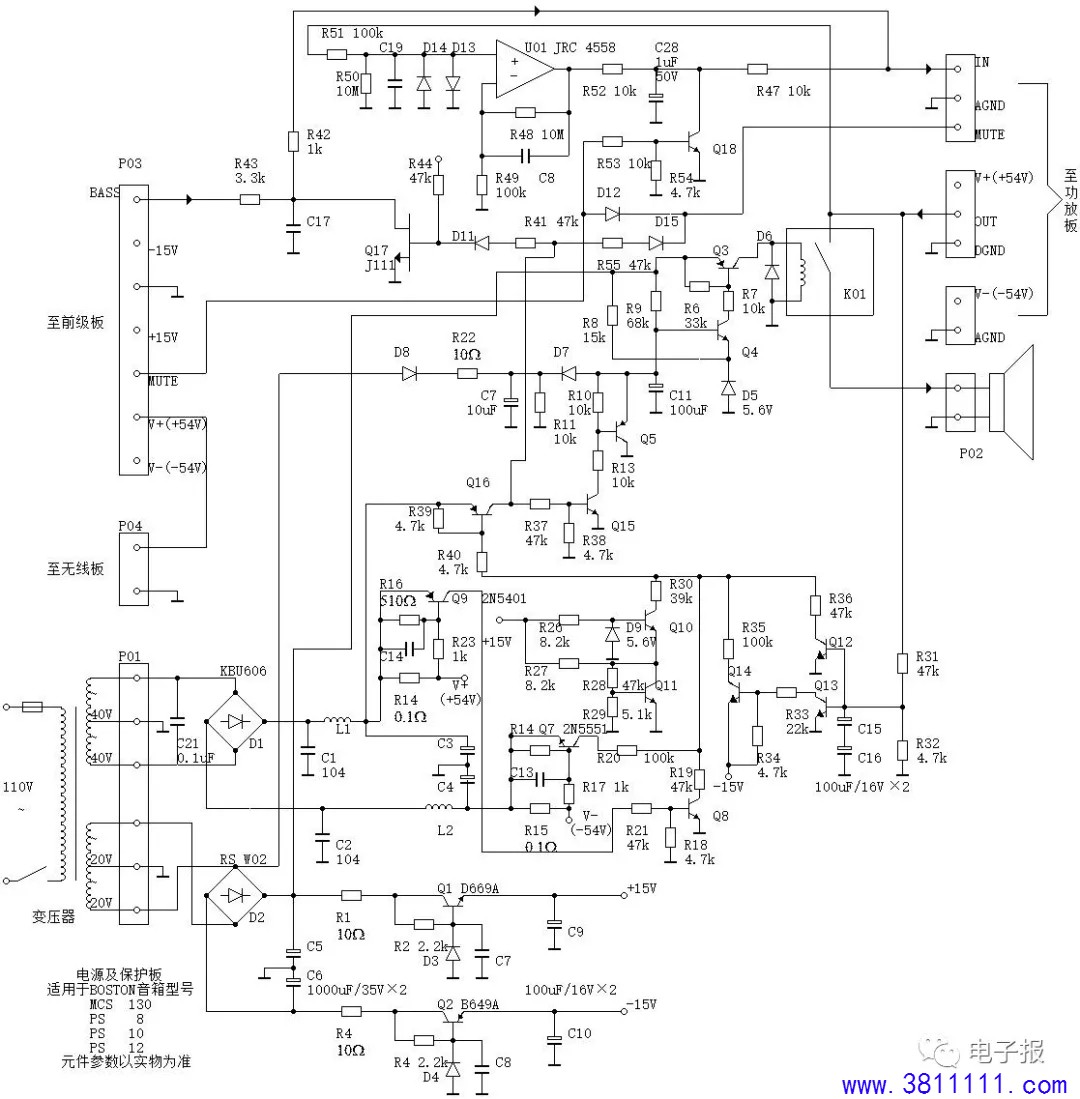

三、 功放板 本音箱功放是D类功放电路，工作于开关状态，具有150w（RMS）输出功率。功放电路没有采用常见的D类功放集成电路，采用的是分立元件构成的电路，实测电路图如图4所示。 运放IC1（B）与外围元件组成方波发生电路，产生100KHZ频率的方波信号。输入到功放板的低音音频信号以及运放IC1（B）产生的方波信号在运放IC1（A）的负输入端混合，运放IC1（A）的输出端输出调制后的开关方波信号给对称互补功放电路。 Q2、Q4、Q5、Q6、Q10与Q3、Q7、Q8、Q9、Q11组成对称互补功放电路。与一般功放电路不同的是，功放管不是工作在AB类线性状态下，而是工作在D类开关状态下。Q2、Q4、Q5、Q6、Q10输出开关方波的正半波，Q3、Q7、Q8、Q9、Q11输出开关方波的负半波。功放管Q10、Q11输出的开关方波电压经C18、L、C19滤波后，输出音频电压给喇叭。 图片 图4 四、 电源及保护板 适用于BOSTON音箱型号：MCS130、PS 8、PS 10、PS12，实测电路图如图5所示。 电源：变压器的高压侧绕组为110V，变压器的低压侧2个绕组为交流双40V和双20V。双40V经D01整流、C03、C04滤波后输出正负54V供应功放电路。双20V经D02整流、C05、C06滤波后输出正负28V。正负28V经Q01、Q02稳压后输出正负15V供应运放电路。正28V还供应喇叭保护继电器电路。 过流保护：供应功放的正负54V线路中串有R14、R15检测电阻。当功放电路过流时，R14、R15电阻上的压降也变大，使得Q09、Q07的BE极之间电流也增大。当Q09的BE极之间电流大到使得Q09的CE极之间饱和导通时，Q09的C极输出高电平。Q08的B极变为高电平，使得Q08的CE极饱和导通，将Q16的B极下拉为低电平，又使得Q16的CE极饱和导通，Q16的C极输出高电平。当Q07的 BE极之间电流大到使得Q07的CE极之间饱和导通时，Q07的C极输出负电压，将Q16的B极下拉为低电平，又使得Q16的CE极饱和导通，Q16的C极输出高电平。 中点保护：功放输出的电压经R31、C15、C16滤波后加到Q12、Q13的B极。一般正常情况下，功放输出的中点电压为0V。当功放异常，输出的中点电压为正电压时，高电平加到Q12的B极。使得Q12的CE极之间饱和导通，将Q16的B极下拉为低电平，又使得Q16的CE极饱和导通，Q16的C极输出高电平。当功放异常，输出的中点电压为负电压时，负电压加到Q13的B极。使得Q13的CE极之间饱和导通，将Q14的B极下拉到地，又使得Q14的CE极饱和导通，Q14的C极变为为负电压。也将Q16的B极下拉为低电平，又使得Q16的CE极饱和导通，Q16的C极输出高电平。 温度保护：在功放散热片上紧贴有三极管Q11，正常温度下Q11的CE极截至，当温度过高时，热量使得Q11的CE极饱和压降变小，CE极之间等效电阻变低。当Q11的CE极之间等效电阻小到使得Q10的BE极之间电压大于0.6V,， Q10的BE极电流使得Q10的CE极饱和导通。也将Q16的B极下拉为低电平，又使得Q16的CE极饱和导通，Q16的C极输出高电平。 开关机防冲击保护：接通电源开机时，由于R09和C11的取值较大，+28V电压经R09和C11充电延时后，才使得Q04、Q03的CE极饱和导通后给喇叭保护继电器供电，使喇叭避开开机时的冲击。而变压器低压绕组经D08、R12给C12充电后，C12有19V电压。工作时，C11电压为5.6V+0.6V。C12电压比C11高，所以C11的电荷不会经D07、R11放掉，工作时继电器不会失电。 断电关机时，由于C12容量很小，C12的电荷立即放掉。C11电压比C12高，C11存的电荷就通过D07、R11放掉。C11为低电平使得Q04、Q03的CE极立即截至，停止给喇叭保护继电器供电，使喇叭避开关机时的冲击。 共用部分：过流保护、中点保护、温度保护，均是在保护动作时使得Q16的C极输出高电平。此高电平经过D11使得Q17的DS极导通，使得压限板、前级板过来输往功放板的低音信号下拉到地而静噪；经过D15使得功放板静噪输入端也为高电平，功放板也为静噪状态。此高电平也使得Q15、Q05的CE极饱和导通，C11变为低电平使得Q04、Q03的CE极立即截至，停止给喇叭保护继电器供电，在上述保护动作时断开喇叭与功放电路的连接。 直流伺服：功放板的中点直流电压值经R51输入运放U01，经过U01与外围元件组成的直流伺服电路放大后的，重新输入功放板低音信号输入端，由于功放板是纯直流电路，输入端是反向输入端，所以直流伺服电路起的是反向校正作用，稳定功放的中点电压接近0V。 静噪控制：自动静噪电路在静噪状态时，过来的静噪信号加到Q18的B极，使得Q18的CE极饱和导通，将直流伺服电路的信号下拉到地，关闭直流伺服的工作；静噪信号还经过D12加到功放静噪输入端，使功放板也处于静噪状态。
