索尼KLV-46W300A液晶电视机插上电源按开机鍵电视机什么反应都没有一颗电阻就好了

2021-6-1 15:24| 发布者: 南召修电视| 查看: 191| 评论: 0

摘要: 朋友送来台索尼KLV-46W300A液晶电视机，说插上电源，按开机鍵，电视机什么反应都没有。看机子成色是有些老旧，朋友说用了十几个年头还是头一次出现毛病，这机子买时花了一万多元呢。还有修理价值吗？笔者估计是电源 ...

朋友送来台索尼KLV-46W300A液晶电视机，说插上电源，按开机鍵，电视机什么反应都没有。看机子成色是有些老旧，朋友说用了十几个年头还是头一次出现毛病，这机子买时花了一万多元呢。还有修理价值吗？笔者估计是电源故障，花销不会太大，在百元内尽力吧，他听了很乐意。

上电试机确实是开不了机，指示灯都不亮。判断可能毛病出在开关电源部分。拆开机器后盖，查看电源板上保险丝，电解电容也没发现鼓包戓漏液，无明显损坏烧毁的元器件，几块电路板上都没有过流过热引起板子变色烧坏等现象。

用万用表的蜂呜档，分别测电源线插头上L、N两端到整流桥堆D6000中间的两只交流输入脚，万用表发出蜂呜声，说明交流输入电路中无开路现象，保险丝完好证明无严重短路故障。

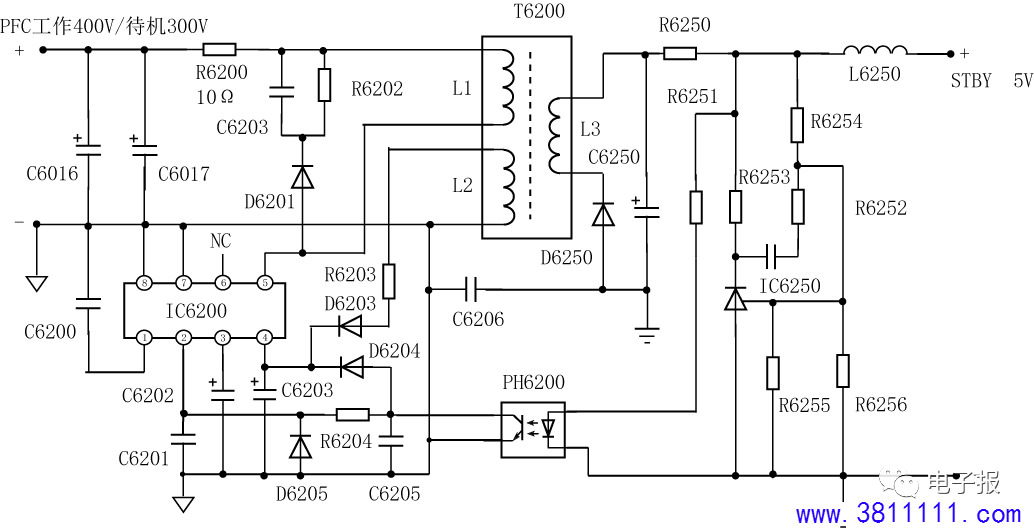

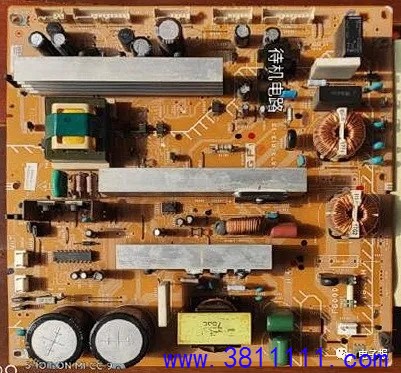

再接入AC 220V电源试机，测滤波电容C6016、C6017正负极DC电压为正+300V，正常，说明交流整流电路已经工作。测待机电源的电压，输出端对地电压为零(正常值是STBY+5V) ，故障部位基本确定在待机电路中。为方便检修，将开关电源组件板(GF1)拆下，并拍了照片（如图1所示），再按实物测绘了待机电源部分的电路图（如图2所示，）。

图1

图2

工作原理: 市电从插座CN6000的L脚、N脚输入，经过保险丝、安规电容、电感器、整流桥，到滤波电容完成对交流电的整流，将AC 220V交流电变为DC 300V直流电压。DC 300V电压分两路输出。一路经保险限流电阻R6200，给待机电路提供电能;另一路由功率因素校正电路PFC，将300V电压提升到400V为整机工作提供电能，并改善整机用电的功率因素。

正常情况下，电视机只要接通交流电源，待机电源便开始工作，输出STBY+5V电压，此5v电压是给主板CPU电路、遥埪电路、复位电路和按键板电路、指示灯电路等供电。红色指示灯亮，说明电视机已经工作在待机状态。由于CPU没有收到开机指令，这时功率因素校正电路(PFC)、逻辑电路、伴音电路、背光逆变电路等都在休眠状态，电容C6016上电压为300V，绿色指示灯不亮。

当按下开机键，CPU接收到开机指令后，便给主开关电源发出高电平的开机信号，电源振荡电路起振，PFC电路工作，使电容C6016.、C6017正极电压升至400V左右，主电源工作，在开关变压器的次级绕组输出多路高频电压，再经过整流滤波，产生整机工作所需的(6V、12V、24V) 等几路直流电压, 使电视机正常工作，指示灯由红变绿。

待机电源是主开关电源中的－部分（见电路图），由电源管理芯片IC6200(MIP2H2内含功率场效应管）、开关变压器T6200、整流、滤波、调压等元件组成。滤波电容C6016、 C6017正极上的300V电压分成二路，其中一路电压经限流电阻R6200，变压器T6200的L1绕组，到电源管理芯片IC6200的5脚，5脚内部接着MOSFET开关管的D极，同时在芯片内部还向1脚上接的电容C6200充电，使芯片启动，流过开关变压器L1的电流在绕组中产生感应电动势，使L2 、L3绕组感应出电压。L2中电流经电阻R6203整流管D6203、电容6203整流滤波从4脚Vcc输入，为芯片IC6200供电。2脚是待机电压控制信号的输入脚，7脚、8脚接热地。

本机的不开机故障，应出在待机电路，先测电源芯片IC6200供电，4脚的电压为0V，高压输入5脚，也测不到电压。顺着供电线路查找，在限流电阻R6200的一侧有300V电压，而另一端电压为0V，关机测在路阻值很大，焊下再测发现已开路坏掉了。这个电阻三道色环棕黑黑，阻值是10Ω，功率2W。换上一支同规格电阻，再测电源芯片4脚.、5脚电压已恢复正常,电感L6250上有+5V电压输出。

单独将GF1板通电测试，在STBY+5V输出端和地之间接一只12V小灯泡作假负截，从CN6000插座L、 N上接入220V交流电，小灯亮起，测量电压有+5V输出。数分钟后拆去电线和假负载，将电源组件板GF1装上整机，检查所有接线正确无误后再通电试机，红色指示灯亮，按开机键红灯转为绿灯，测量线排CN6150上的4脚、5号对地6V正常，10脚至14脚12V电压正常，+5V待机电压稳定，背光灯亮。将电视机全部复原再次开机，热机一个多钟头图像清淅，伴音始终正常，故障排除。

本例不开机故障的检修过程，只是换了颗一元左右的电阻，就救活了这台万元的电视机，感到修理电子设备，要从整台机子的数百上千个电子元器件中尽快找出损坏的元件，靠的是平时对电子技术的深入学习和经验的日积月累，只有对电路工作原理的理解，才能得心应手，顺藤摸瓜查找到”害群之马”使老机重放异彩。
