明基台式机技嘉GA-B85M-D3H主板电脑反复重启故障维修一例

某单位一台明基台式机出现反复掉电重启的故障，该机采用技嘉GA-B85M-D3H主板，对主板CMOS进行放电操作无效，参考相关资料得知BIOS有问题时也会出现此类故障，而该机又带有双BIOS芯片，所以准备从备份芯片恢复BIOS程序来试试。

技嘉主板恢复BIOS操作方法有三种：1.找到主板上 Main bios rom芯片位置，将25闪存1脚、8两脚短路再开机，因该芯片1脚为片选（CE）信号，低电压有效，而第8脚为Vcc，短接 1脚、8两脚后使 1脚电压为高电平不选中状态，从而便机器从备用芯片启动；2.长按开机键10秒以上；3.按住重启键再开机。可笔者将上述三种方法均试一遍后故障依旧，说明故障与BIOS无关。

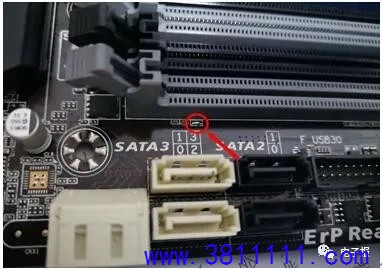

插上主板诊断卡测试，发现卡在代码15处，这明显与DRAM异常有关，更换内存条故障还是如此，只好老老实实查内存工作条件了。当测量VDDSPD电压时发现仅0.5V左右，而正常电压应该在3.3V左右，通过进一步跑线发现该触点通过内存插槽旁一支0Ω电阻接到3.3V电源供电，测量发现此电阻已开路，于是用锡直接将两焊点短路（如附图所示），通电试机出现BIOS恢复界面（应该与之前操作有关），选择“使用系统最佳配置”后机器一切正常，此致故障完全排除。
