记得前两天分享过一篇关于机房空调冷却方式的文章，里面讲述了两大冷却方式：风冷&水冷。立马就有伙伴们提出来：机房空调可不止水冷和空冷两种形式。对的，机房空调的冷却方式可以是多样化的，今天我们就通过动图来展示一下机房空调的其他几类冷却方式。一起来看。

1、风冷空调

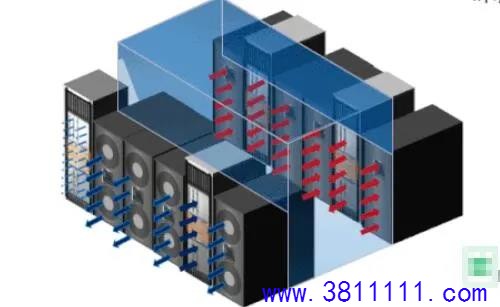

属于最传统的冷却方法，空调由内机和外机通过氟管路连接而成，内机由压缩机、膨胀阀和蒸发器等组成，可以实现制冷和气流输送等功能，外机则用来散热，如下图。

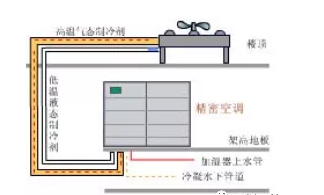

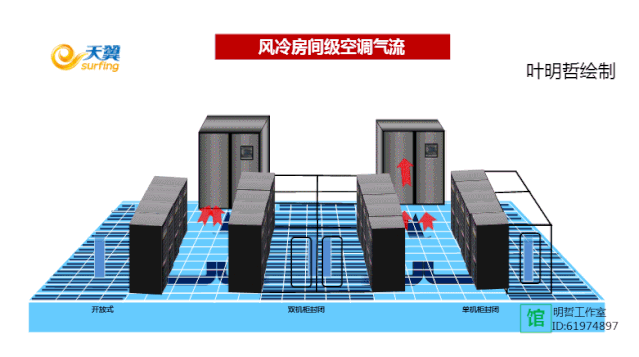

风冷机房空调典型结构

风冷空调在上次的文章中，我们介绍的比较多，在这里就不再做详细介绍了。感兴趣的请点击下方链接：

风冷型：建议优先选用风冷机组，适合室内机室外机接管长度＜60米、室外机低于室内机＜5米、室外机高于室内机＜20米的安装条件。

2、集中水冷冷冻水型空调

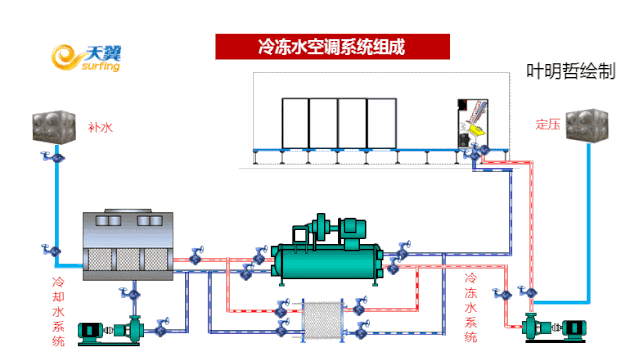

水冷冷冻水系统包含两个水系统，冷却水系统和冷冻水系统，系统主要由水冷冷水机组、冷冻水泵、冷却塔、冷却水泵、水处理设备、定压补水系统、冷冻水空调末端及管路阀门等组成，如下图。

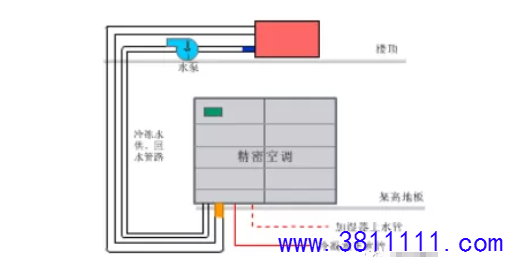

水冷冷冻水空调

风冷空调在上次的文章中，我们介绍的比较多，在这里就不再做详细介绍了。感兴趣的请点击下方链接：

水冷型：

1.风冷机组室内机室外机距离及高度差不满足要求

2.用户可常年提供冷却水的安装条件

3.北方结冰地区建议不要采用。

3、集中风冷冷冻水空调系统

只有一个冷冻水系统，在壳管蒸发器内，冷冻水与冷媒进行热交换，冷媒系统吸收水中的热负荷，使水降温产生冷冻水﹐通过压缩机的作用使热量带到翅片式冷凝器，再由散热风扇散失到外界的空气中，也就是风冷却，如下图。

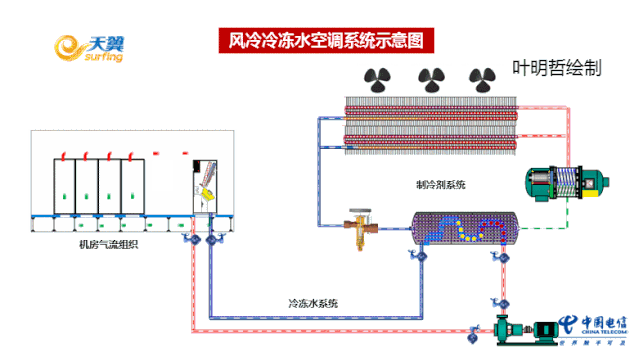

图风冷冷冻水空调原理

3.1系统组成：

系统主要由风冷冷水机组、循环水泵、定压系统、冷冻水空调末端及管路阀门等组成，如下图。

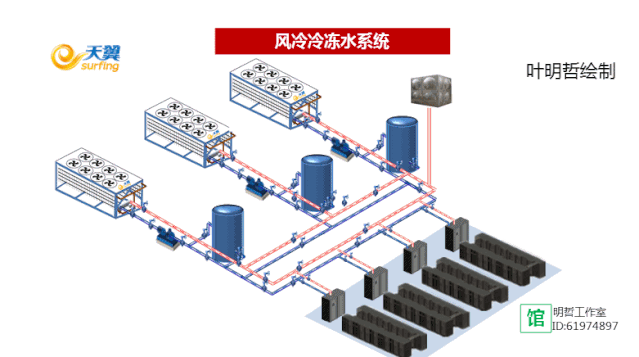

图风冷冷冻水空调系统架构

3.2系统特点：

优点：只有一个冷冻水系统，系统简单，运维方便；在冷冻水系统中加入防冻液，可以解决低温情况下的防冻问题。

缺点：风冷机组满负荷能效低于水冷机组，外机采用风冷，夏季易高压。

场景：在冷冻水系统加入防冻液可以防冻，故适合夏季气温不高，冬季气温低的东北、西北等极寒区域的数据中心。

4、水冷氟系统（集中冷却水空调系统）

只有一个冷却水系统，主要由冷却塔（推荐闭式）、冷却水泵、定压系统、壳管换热器、机房空调内机及管路阀门等组成。

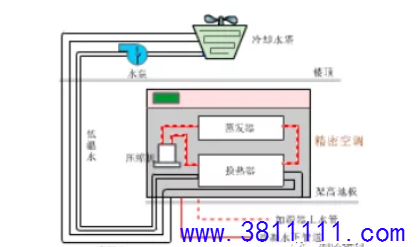

图集中冷却水空调系统原理

4.1系统特点：

优点：系统简单，只有一个冷却水系统，建设维护方便；采用壳管换热，水管不进机房；采用冷却塔散热，解决普通风冷空调外机无法布置和夏季散热不良问题；部分负荷和满负荷情况下能效均较高。

缺点：存在单点故障，需采用设备备份、环网或者双系统来解决可靠性问题。

场景：适合大中型数据中心。
