用电快切装置的工作原理图解

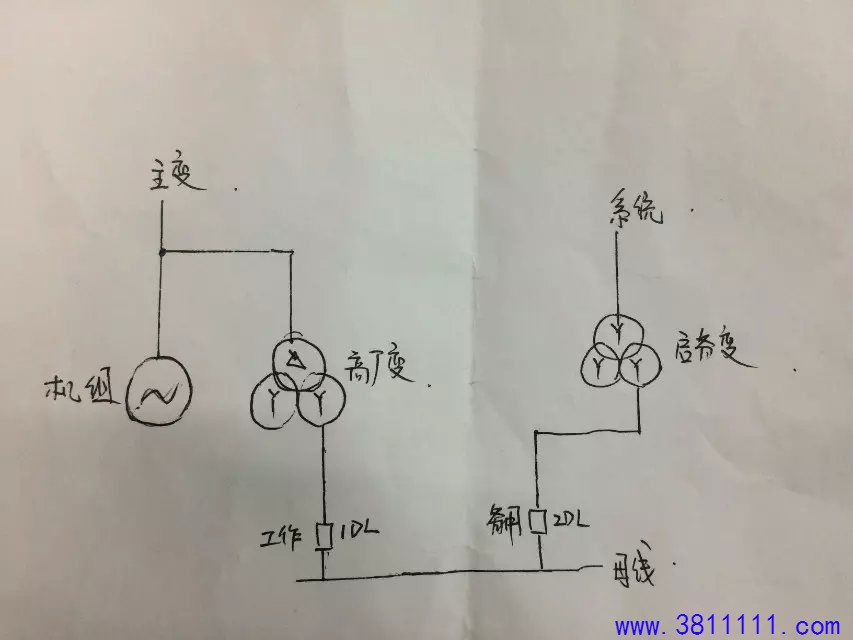

认识快切之前要明白几个专用名词，如下图所示，高厂变所带的分支叫工作进线分支开关1DL，起备变带的分支叫备用进线分支开关2DL。机组正常运行时，由高厂变合工作进线分支开关1DL，从而使母线带电，此时电厂机组自身给母线供电，称为工作。在机组停机时，由起备变合备用进线分支开关2DL，给母线带电，此时电网给母线供电，称为备用。

快切是什么呢？字面上理解就是快速切换，说白了就是工作分支开关和备用分支开关的切换，就是合工作，跳备用；合备用，跳工作。先合后跳，或者先跳后合。

这里就涉及到快切的两种基本切换方式，并联切换和串联切换。并联切换就是先合后跳，如图，假设现在1DL合位，先合上2DL，再跳开1DL，就是并联切换，在并联切换的时候，会引起并联系统出现环流，切换必须是瞬间的，不能长时间并列。串联切换，就是先跳后合，假设现在1DL合位，先跳开1DL，再合上2DL,就是串联切换。串联切换会引起母线短时失电，严重会因某些重要设备停转，导致机组跳闸，因此也必须是瞬间的。

正常切换包括并联切换和串联切换，是双向的，可以由工作切到备用，也可以由备用切到工作，一般是在DCS画面操作的。

快切最多的是事故切换，保护动作时启动快切，事故切换一般为串联切换，而且只能由工作切到备用，是单向的。保护动作接点，通常都是由发变组保护A\B\C屏接入。另外快切的切换还有母线失压切换，开关偷跳切换，不再详述。

通过上面的介绍，咱们来看看快切究竟该设计哪些回路，首先要合跳1DL、2DL，那么就需要合、跳1DL、2DL的出口指令回路，需要1DL、2DL的位置反馈回路；有DCS操作，就需要有接到DCS的切换启动、串并联选择、复位等指令回路；有保护启动，就需要有保护屏接入的启动切换回路。有切换回路，就会有接入的闭锁回路。另外，需要有电流、电压回路，电压有母线电压（三相）、工作进线电压、备用进线电压，电流有工作进线电流、备用进线电流，电流取单相或三相，电压取相或线电压，有电压通常就会取母线PT隔刀位置接点。有了这些回路，快切的基本功能就具备了，其他丢下的，大家看看图纸补充吧。
