2021-5-28 17:35| 发布者: 维修迷| 查看: 183| 评论: 0

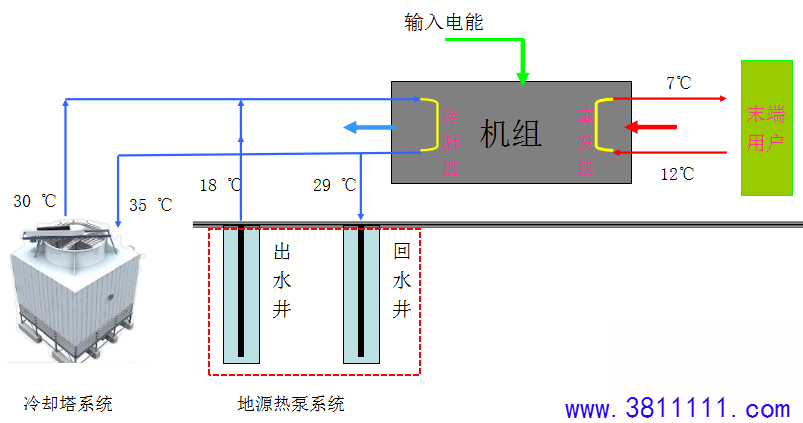

水系统制冷原理图

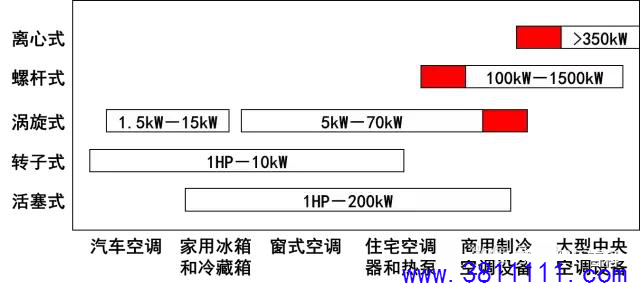

转子式压缩机;
活塞式压缩机;
螺杆式压缩机;
磁悬浮离心式压缩机。
二、蒸发器

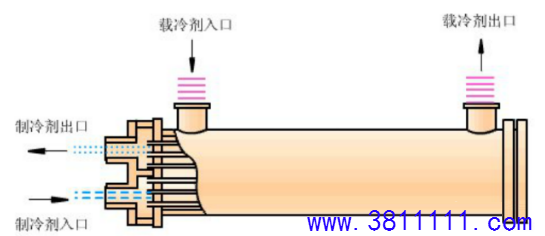

干式蒸发器:
制冷剂在管内流动,水在管簇外流动。由壳体、蒸发管(内螺纹管)、折流板、端盖等组成。
特点:
润滑油随制冷剂进入压缩机,一般不存在积油问题;
充灌的制冷剂少,一般只有满液式的1/3左右;
在0℃附近时,水不会冻结;
传热系数低,端温差大;
水垢易付在蒸发器铜管表面,而且不易清洗 ;

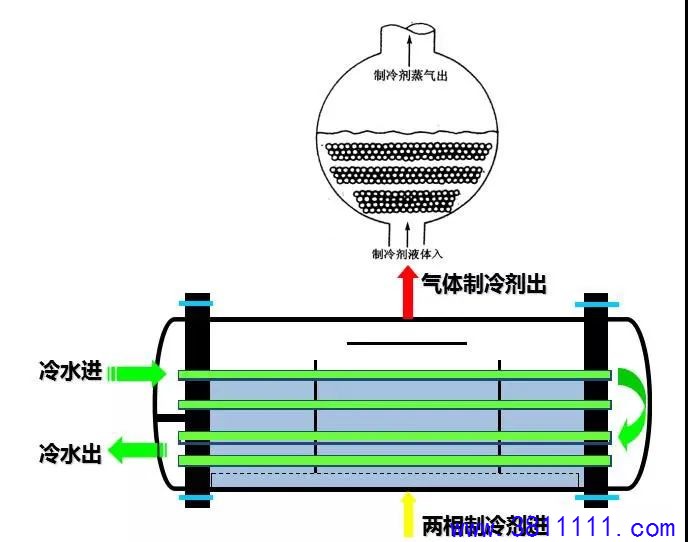

满液式蒸发器:
制冷剂在管外流动,水在管内流动。由壳体、蒸发管(高效管)、管板、支持板等组成。
传热系数高,端温差小;
水走管内,易与清洗;
制冷剂液体基本浸满管束,充注量大;
满液式蒸发器的回油较难且不稳定;
制冷系统蒸发温度底于0℃时;
管内水易冻结,破坏蒸发管;
满液式蒸发器中液体的静液柱使底部饱和蒸发温度升高。
降膜式蒸发器:
制冷剂从分配器均匀分下来,在换热管表面形成液膜,吸收管内的热量而蒸发,水在管内流动。由分配器、壳体、蒸发管(高效管)、管板、支持板等组成。
