海信LED42K1800黑屏?龙桥发哥搞定!

2021-5-27 13:07| 发布者: 维修迷| 查看: 97| 评论: 0

摘要: 这几天也有点忙,到了晚上,都累得不想动,只想好好喝杯咖啡,休息。所以这几天都没更新。加上,虽然天天有机修,但不是太过简单,就是没什么新意,也不好写文章。不过,今晚很高兴和大家共享龙桥发哥的的一个案例。 ...

这几天也有点忙,到了晚上,都累得不想动,只想好好喝杯咖啡,休息。

所以这几天都没更新。

加上,虽然天天有机修,但不是太过简单,就是没什么新意,也不好写文章。

不过,今晚很高兴和大家共享龙桥发哥的的一个案例。

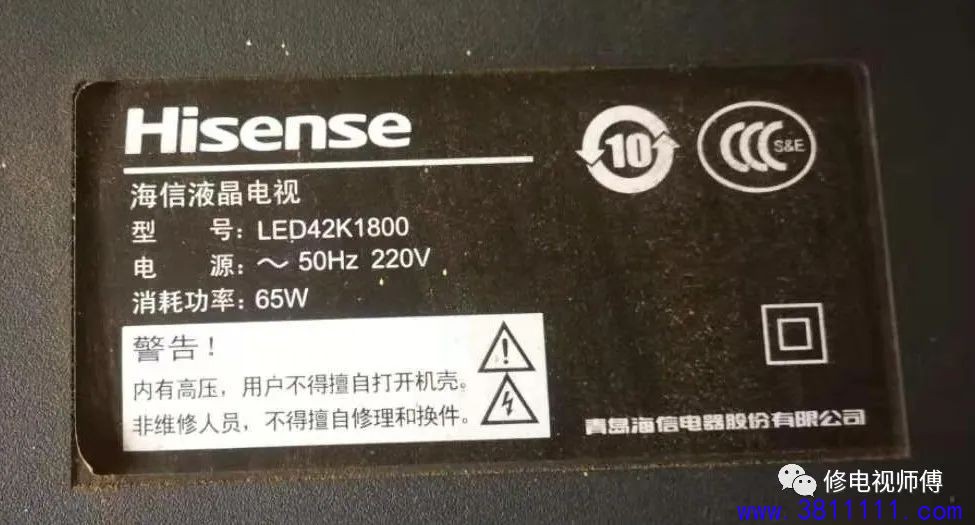

这是一台海信的LED42K1800电视机。

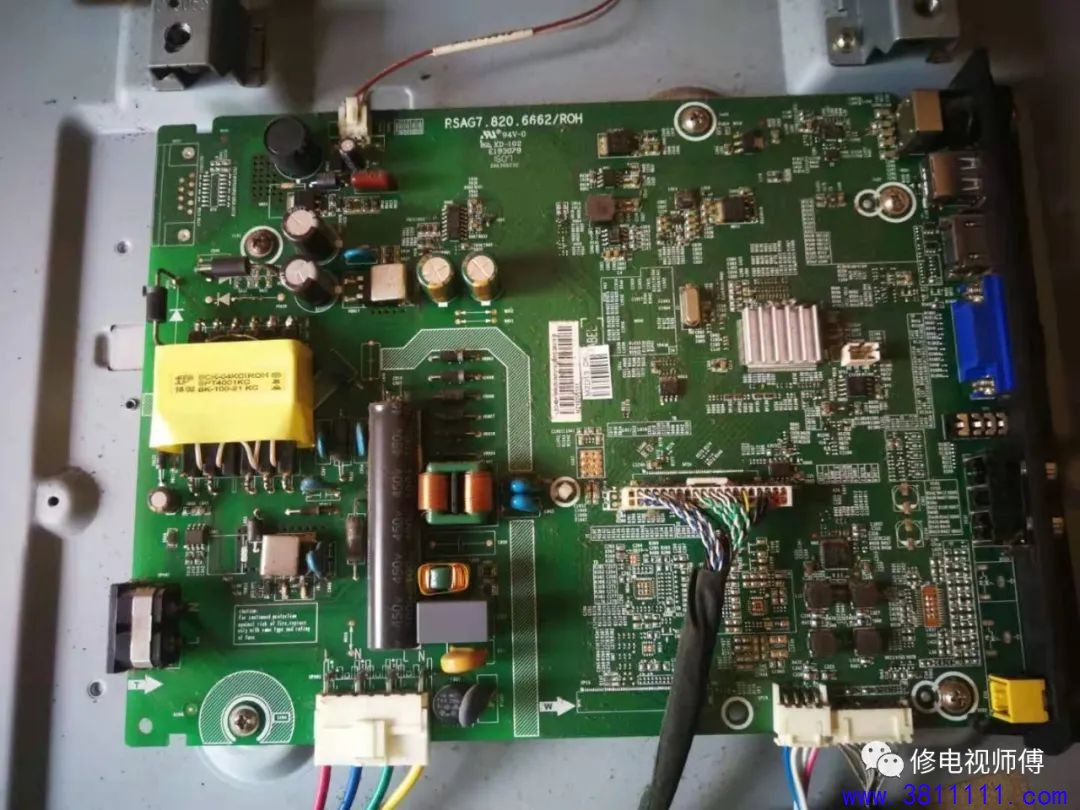

用的是RSAG7.820.6662/ROH主板。

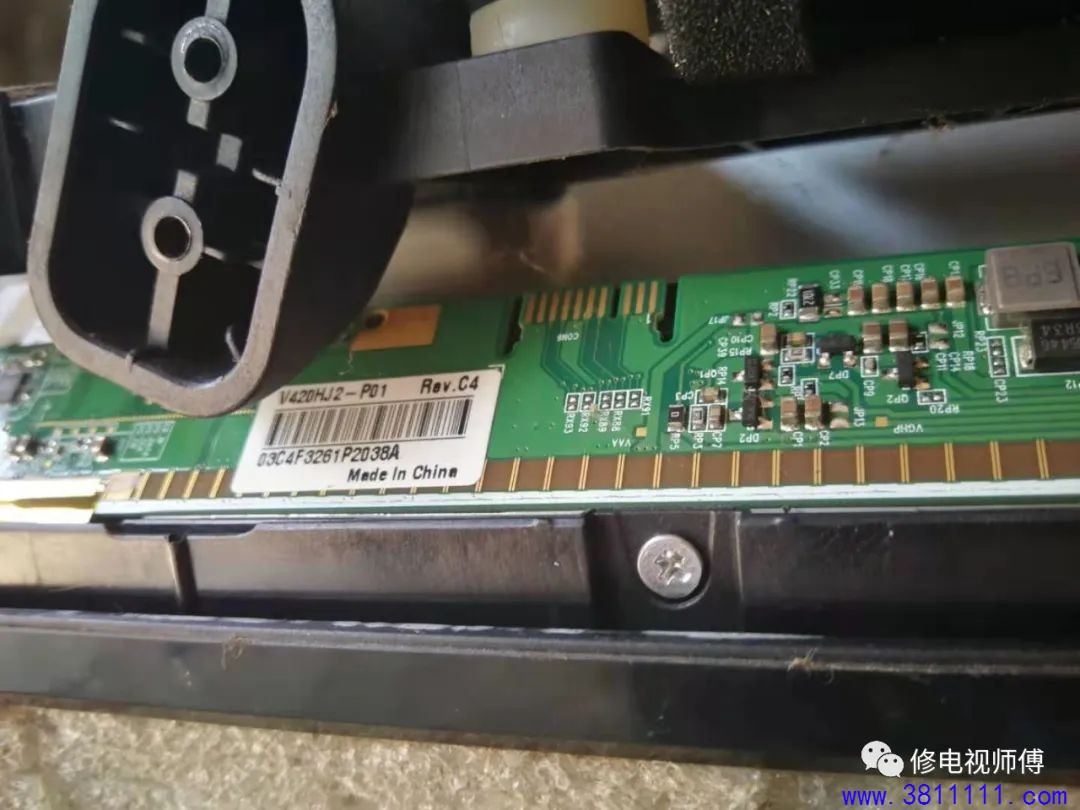

配屏是V40HJ2-P01

据龙哥所说,是一个35岁左右的少妇送来的,说这个电视放着放着就黑屏了,但还有声音。

龙哥接机时,仔细检查,发现背光还是有的,就是电视屏显示是黑色,没有图像了。很明显,这个不是灯条故障,而是屏上的问题。

这种故障,一般要先给客户说明情况。因为屏问题,不一定能修得好的。如果修不好,那客户你就拿回去,不收费。如果修好,那就按原来的报价收费。

这个就好比上医院,要动手术时,人家都会让你签字一样,有风险,意外自负。

我们这个比医院那个好点。我们修不好,那是不收钱的。医院修不好,手术费也是一样要收的。

客户同意维修。

接下来据龙哥介绍,这个情况,他拆开后盖,就直接向屏上查过去了。

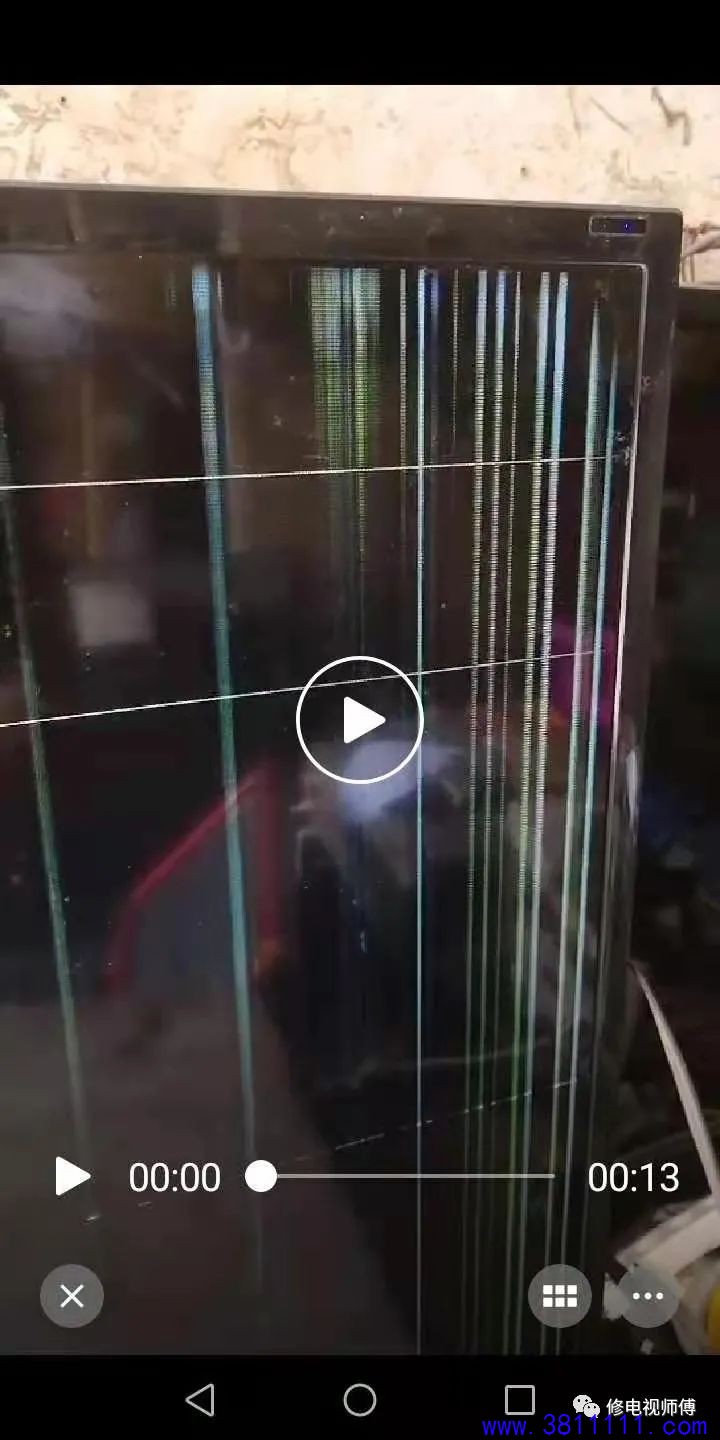

这块屏,是没有独立逻辑板的。集成在屏边板上。逻辑板部分电路查了之后,没有发现。于是拆开前框,去查屏耳朵部分电路。当他用手指去触摸其中一个耳朵时,发现原本黑色的屏幕出现了些许的干扰图像。

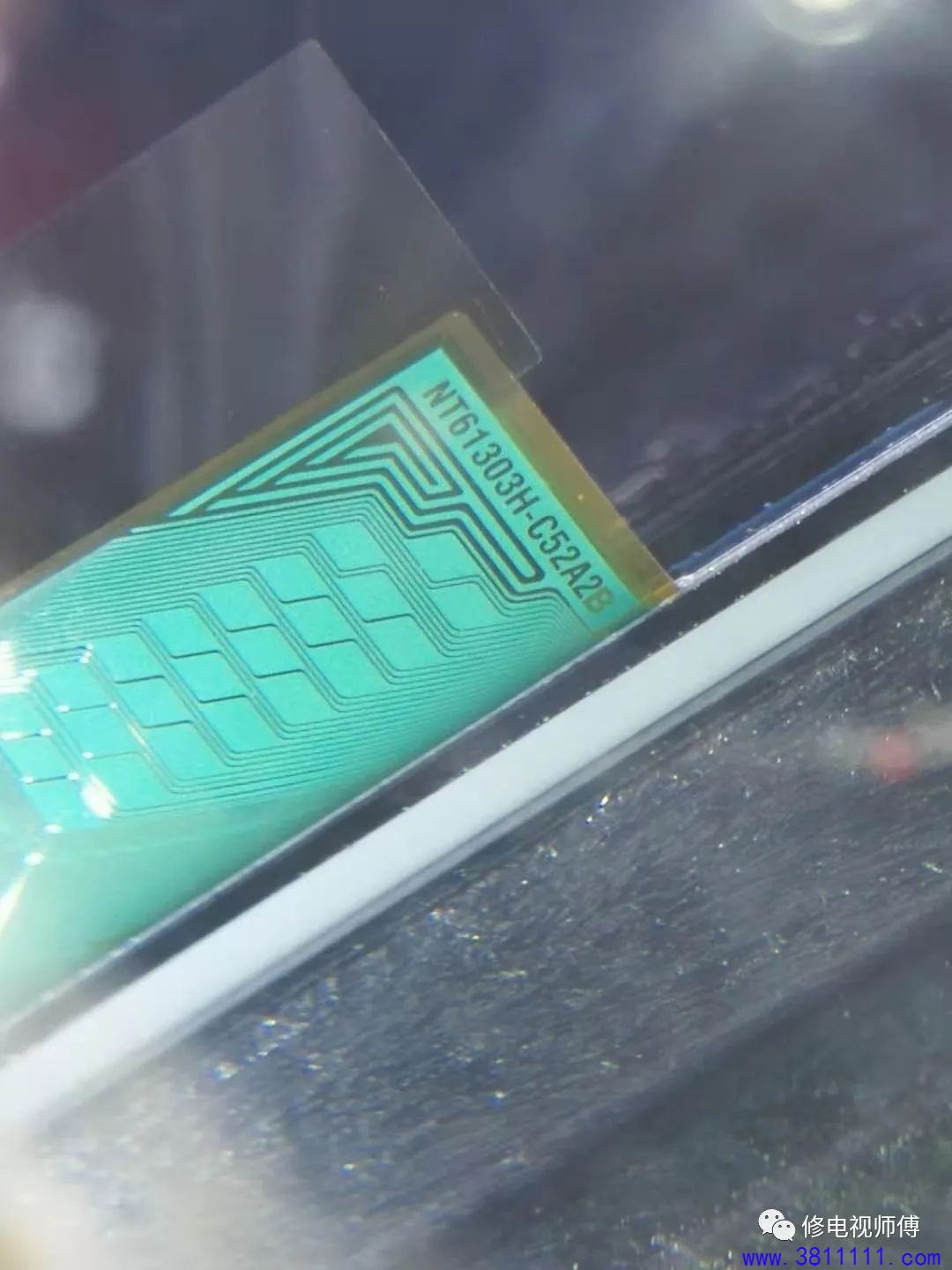

这个屏耳朵的模块型号是:NT61303H.

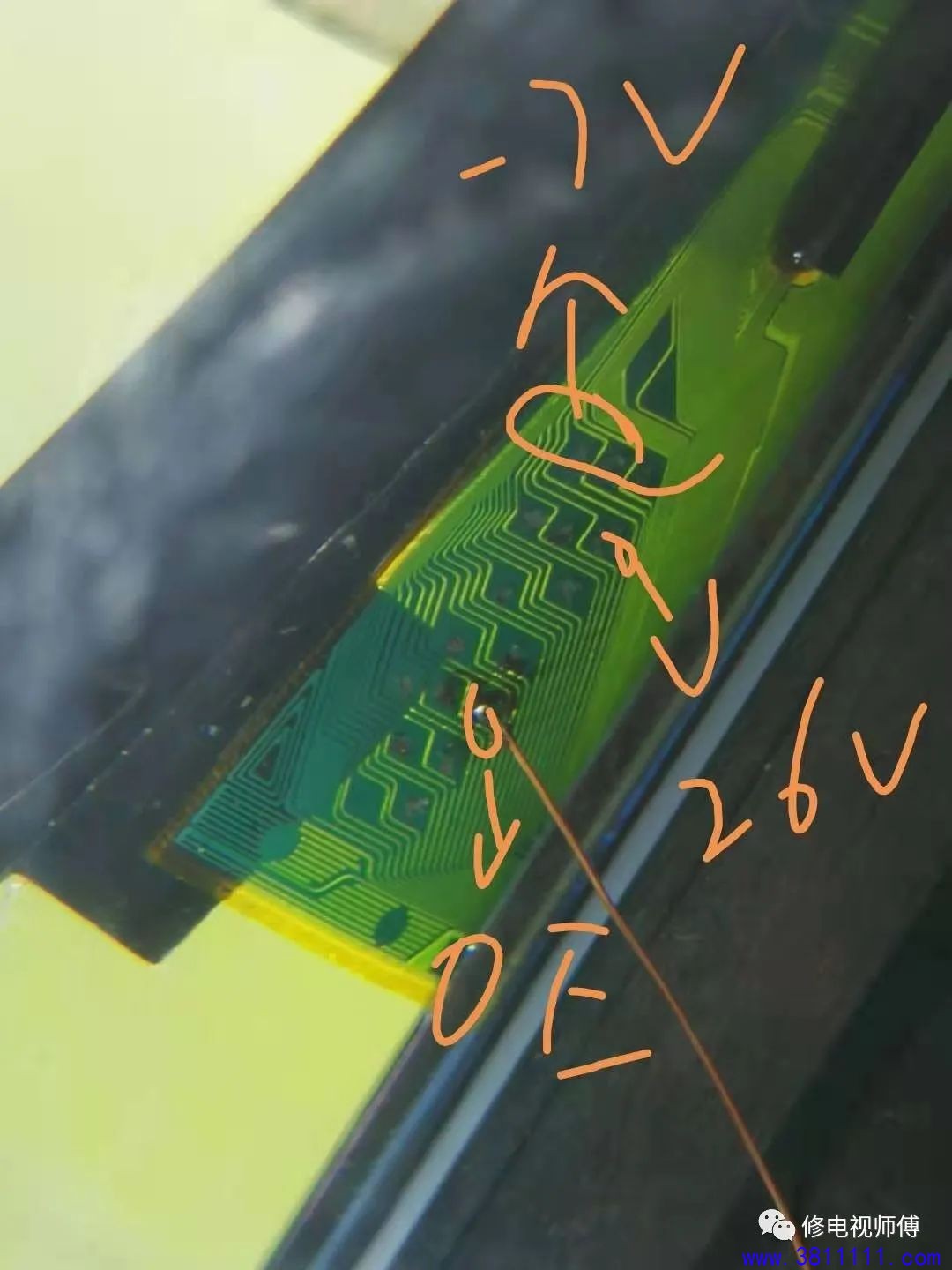

发哥四处查找这个模块的电路图,找不到。于是按自己的经验,刮出来接触点,慢慢的对比测量。最后发现这个模块少了一个OE1电压。

这个OE1电压我也不懂是啥,因为屏电路我不太懂,也不明白是什么作用,只知道它是一个信号。

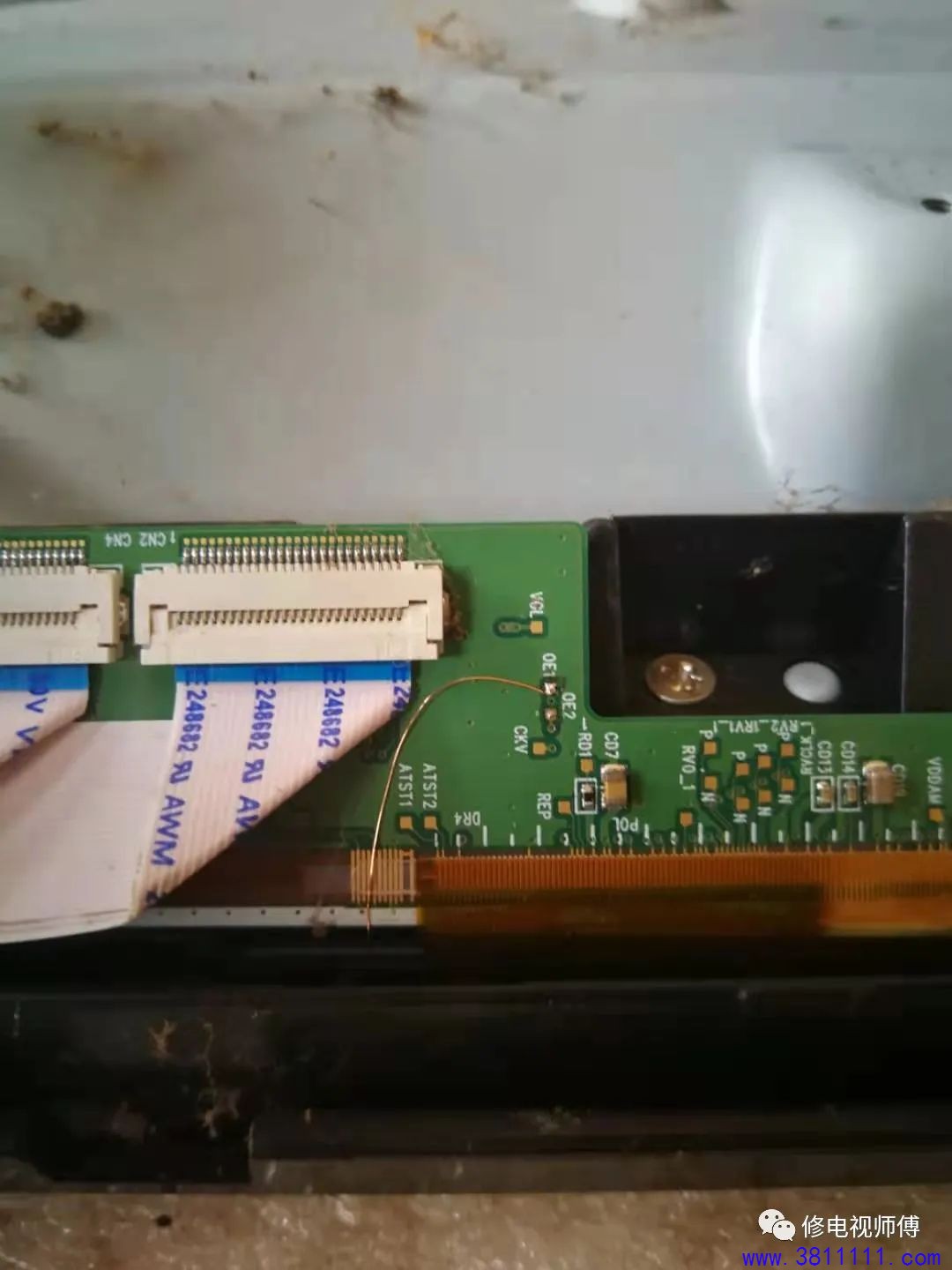

知道了问题,那就好办了,发哥从屏边板上找到OE1信号点,再用细信号线,把这个信号飞到出问题的模块上,完美维修成功!


发哥技术了得,不过很低调,在群里不显眼,但维修的能力,让我等大为惊叹,是一位很出色的电视维修师傅,赞一个!
