海信新三合一板,不能用老经验去判断,必看,不看后悔

2021-5-27 13:06| 发布者: 维修迷| 查看: 162| 评论: 0

摘要: 拆开后盖,是三合一主板。以前的海信电视机,很少有采用三合一主板的情况。估计这个是新设计。测量前端冷地,很正常,只是380伏电压,时不时顿一下,从379到378这样的小小变化,测量后端输出,就很不正常了。12伏输 ...
拆开后盖,是三合一主板。以前的海信电视机,很少有采用三合一主板的情况。估计这个是新设计。

测量前端冷地,很正常,只是380伏电压,时不时顿一下,从379到378这样的小小变化,测量后端输出,就很不正常了。12伏输出,从10伏到12伏,象打嗝一样的乱动。再测量VHL电压,更不得了,象过山车一样,上上下下,跑得疯狂。去掉所有连接件,包括喇叭,屏线,灯条线,电压依旧。把光耦也换了,也依旧。测量光耦之间的电压,1伏左右,数据是正常的,就是整个主板象吃多了似的,打嗝不停。我按以往的老经验,判断是前端冷地电源管理芯片这一块出了问题。


这个板子啊,我整整搞了一天啊,从早上8点半搞了晚上6点多,都没搞定,整个人几乎要疯了。不行了,我搞不定了,再搞下去,我会变异的。然后第二天打包打包,和文昌朝林师傅联系了一下,用顺丰给他发过去了。


朝林师傅第二天接到板子,就开始帮我检查,然后给我打来电话。当时大约下午4点,因为中午没睡,修东西,所以那时正好睡着了。

我接到朝林师傅电话:睡醒了没?(不好意思,当时我睡得迷迷糊糊的,给朝林师傅听出来了)你那个板,没坏啊?

啊?!  我迷糊中,给呆着了,冲口而出”不可能吧?”

朝林师傅说:哈,你这个板我上电测量,就是好的!“

我。。。。。呆若木鸡。

然后朝林师傅详细问我测量的过程和数据。

我把能想起来的告诉朝林师傅,朝林师傅听完后,说“你的这个板没坏,是灯条坏了!”

啊。。。。。我又呆若木鸡!


“你去测量下灯条。”

“好的好的,我现在就测!”


我先用测灯仪测量了一下灯条。这个电视的灯条接口线只有一组,无法对比,灯也亮,但不那么明亮,而且电压和电流一直变化,很有可能灯条损坏。为了确保万一,我直接拆屏出来测量,发现四根灯条,已经有三根已经有几个灯珠不亮了。从此确认,此次故障,是因为灯条损坏引起。


我电话告诉朝林师傅,他说:“是否,我就说主板没坏嘛。这种新款的海信三合一主板,它有点类似康佳的三合一,灯条有问题时,它的输出电压是不正常的。”


这时,我才恍然大悟。


过几天,我定购的灯条到货,换好后,开机图像声音正常。

此次维修,给我提了一个醒:维修人员,随时随刻都要记得学习。不学习,就会落后。

同时,也感谢朝林师傅,谢谢您的帮助。

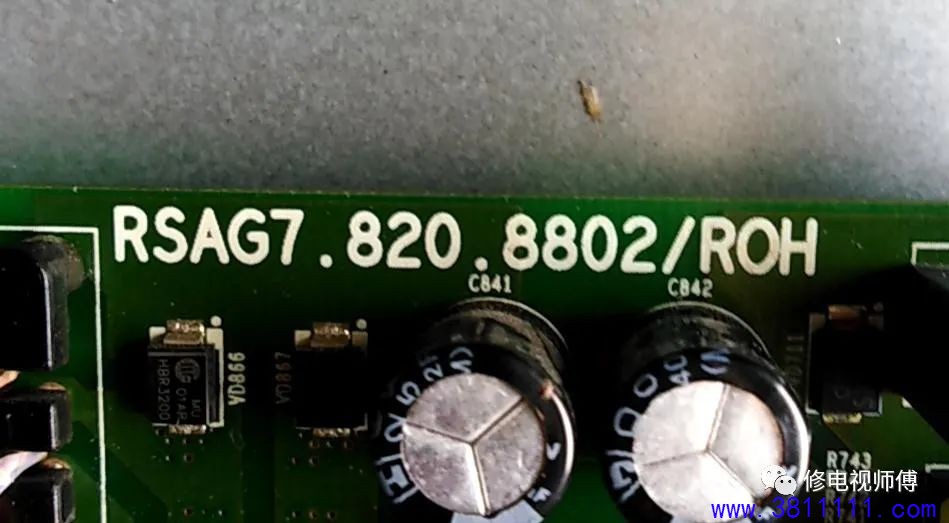

也提醒各位维修同行师傅,8802这块海信主板,比较特别,切记切记!
