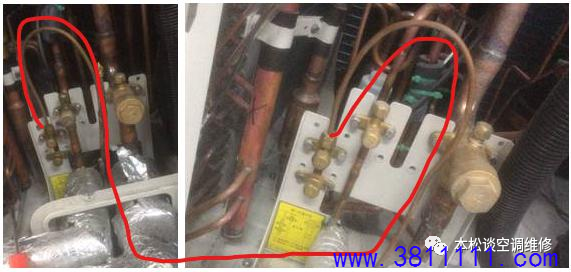

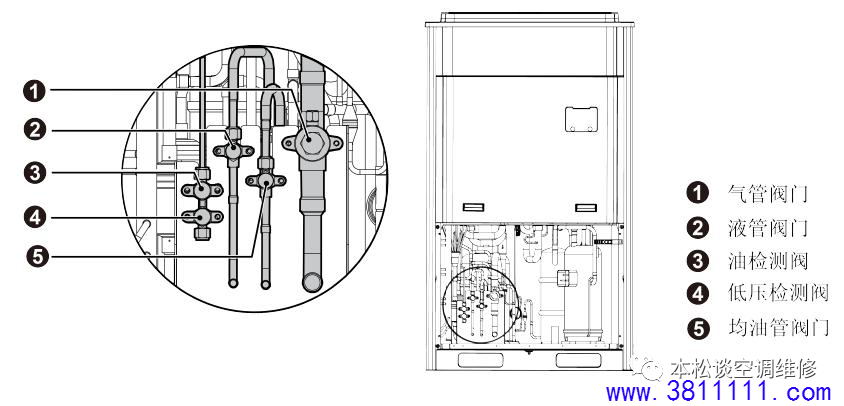

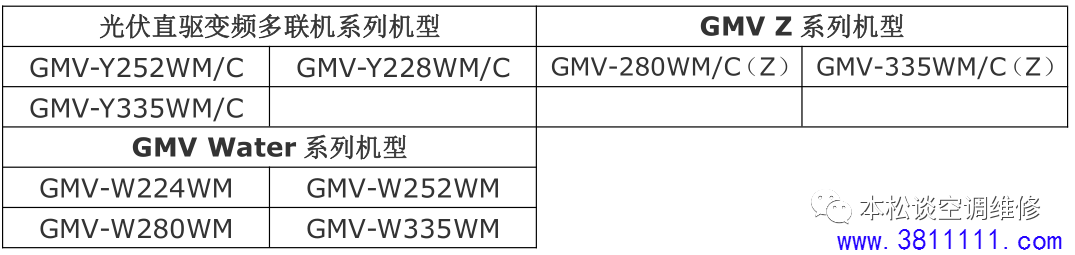

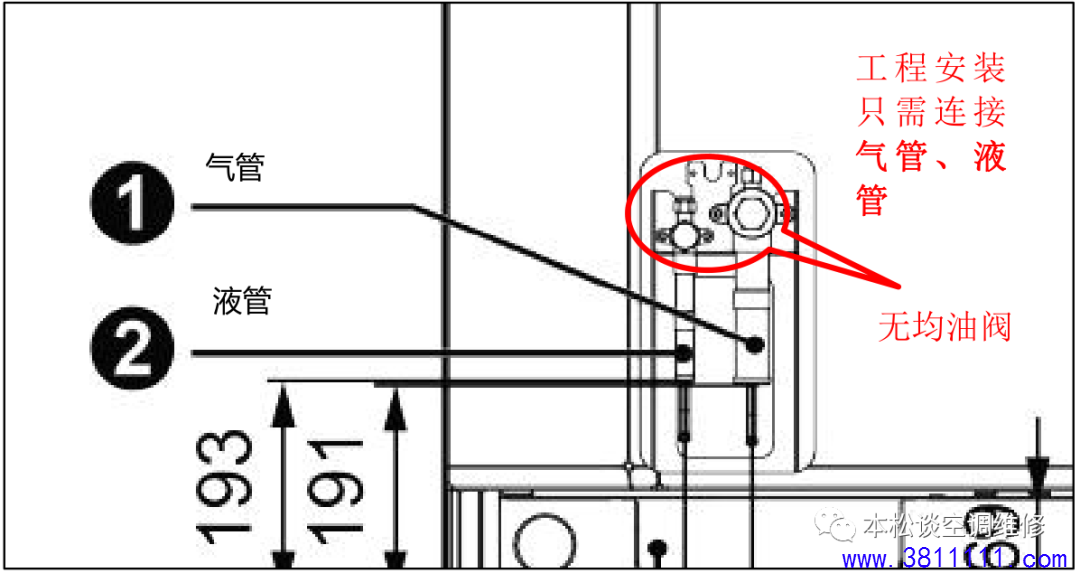

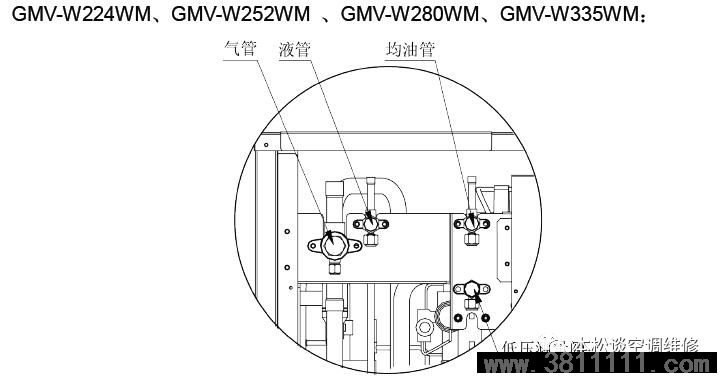

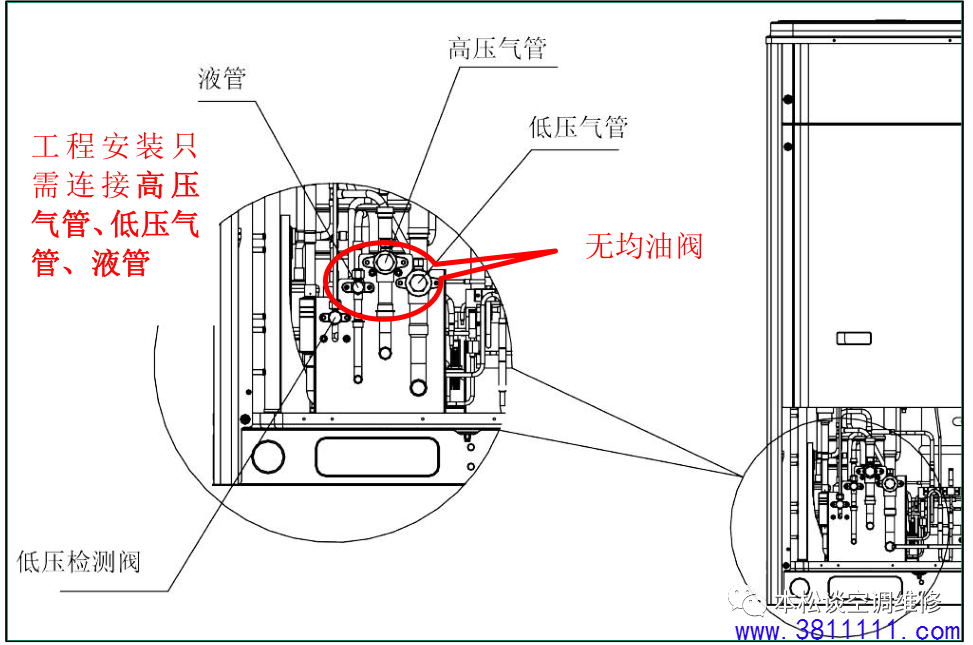

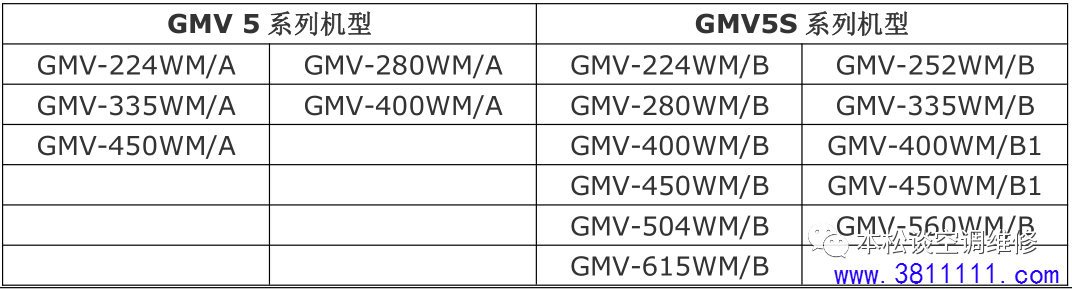

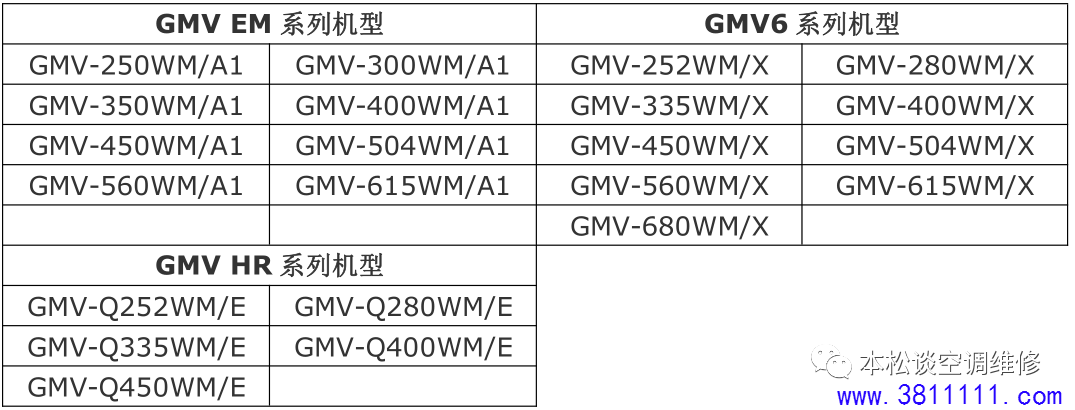

一、故事背景 近期,部分地区出现了多起 GMV EM 系列多联机未按照说明书要求进行工程接管,将无均油设计的 GMV EM 系列机型自行增加均油管连通各模块机组油检测阀(如图 1 所示),导致机组在后期运行过程中,部分模块压缩机出现缺油磨损,产生售后问题,造成用户投诉。 图1 二、问题分析 1. 无需连接均油管的机型 GMV EM、GMV6 和 GMV HR 系列多联机无均油设计,接管处未设置均油阀,在进行工程接管时无需连接均油管(如图 2、图 3、图 4 所示)。 图 2 GMV EM 系列配管示意图 图 3 GMV6 配管示意图 图 4 GMV HR 配管示意图 涉及型号见下表(无需连接均油管): 注:上表仅列举了本通知涉及到的主流机型及其常规型号。若实际型号机型不在上表所列范围且无法判断是否需要连接均油管,则需通过查阅说明书获悉! 2. 需要连接均油管的机型 GMV5、GMV5S、GMV Water、光伏变频多联机以及 GMV Z 系列机型有均油设计,在进行工程接管时,需要将同一系统内不同模块的均油阀通过均油管进行连接(如图 5、图 6 所示),工程安装时需要注意区分! 图 5 GMV5、GMV5S、光伏变频多联机、GMV Z 配管示意图 图 6 GMV Water 配管示意图 涉及型号见下表(需要连接均油管): 注:上表仅列举了本通知涉及到的主流机型及其常规型号。若实际型号机型不在上表所列范围且无法判断是否需要连接均油管,则需通过查阅说明书获悉! 三、要求 在进行工程安装时,必须严格按照机组说明书,参照制冷剂配管图进行工程接管,对于没有均油阀的机组,禁止用均油管连通模块机组油检测阀门! .. |
