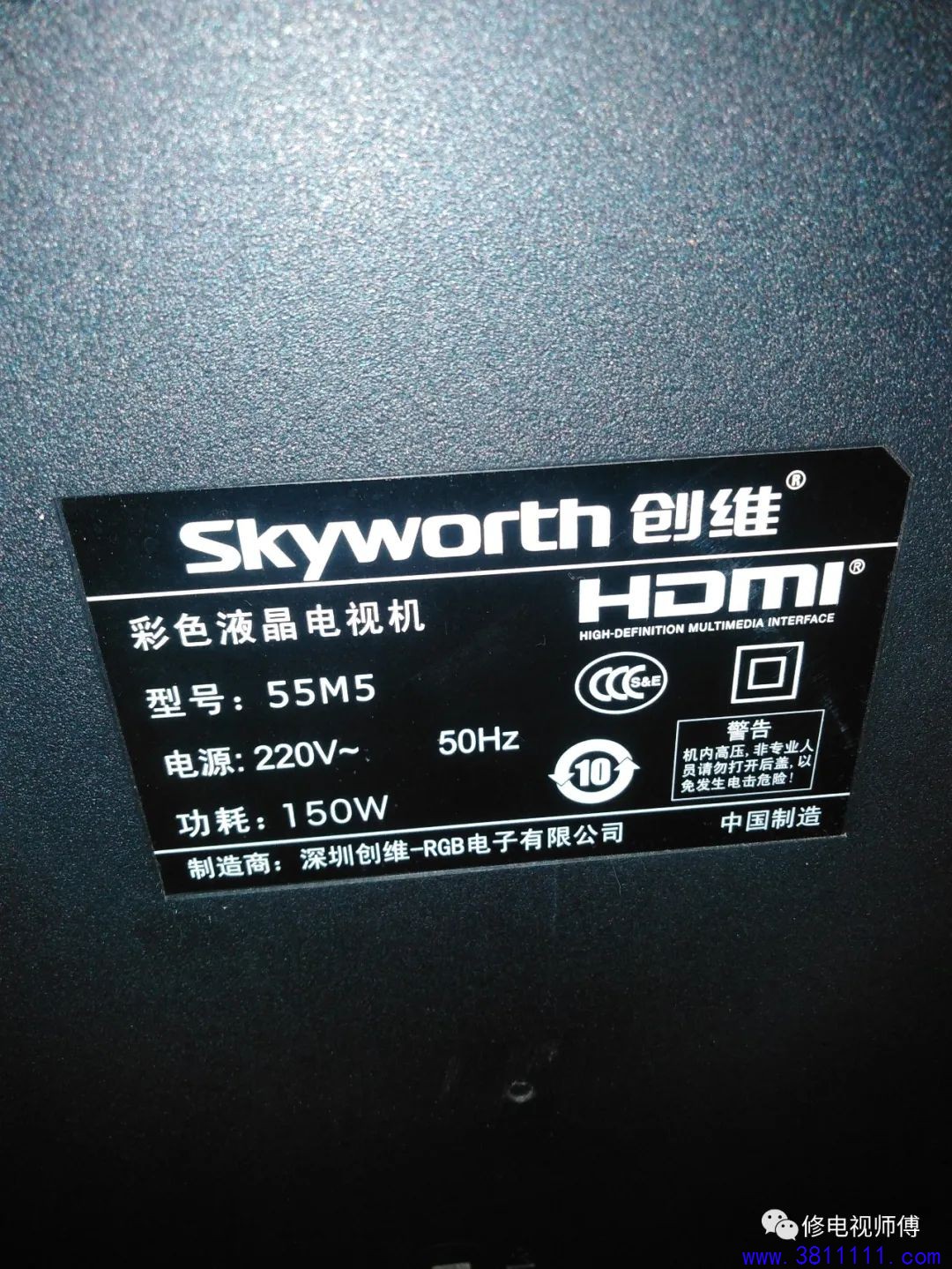

创维55M5液晶电视L5L018电源板灯条闪一下,然后熄灭,红灯一闪一闪

2021-5-24 18:53| 发布者: 维修迷| 查看: 769| 评论: 0

摘要: 这台电视的故障是这样的,接上电源线,会显示红灯。按下开关按键或者遥控上的开机按键,红灯会转变为绿灯,但会在短短一二秒内,再转回来红灯。而且这时的红灯,会一闪一闪的,很象电源负荷带不起来的表现。这时,所 ...


这台电视的故障是这样的,接上电源线,会显示红灯。按下开关按键或者遥控上的开机按键,红灯会转变为绿灯,但会在短短一二秒内,再转回来红灯。而且这时的红灯,会一闪一闪的,很象电源负荷带不起来的表现。这时,所有的开关按键都不起作用。只能拨出电源板,等电源板大电容上的电放完之后,再次插上,才能重复前面的内容。

很多新手维修师傅,这时可能就会错误判断这是电源板损坏或者主板损坏,直接换电源板或者是主板。

可是就算你把电源板或者主板全部换新,还是依旧原来的故障。

其实这个故障其实是灯条老化或者损坏引起的。没有判断正确,你换再多的电源板和主板也没有用。

这种情况比较象索尼,夏普这一类高档机的保护机制。


那么,我们下面说一说如何判断这个故障:

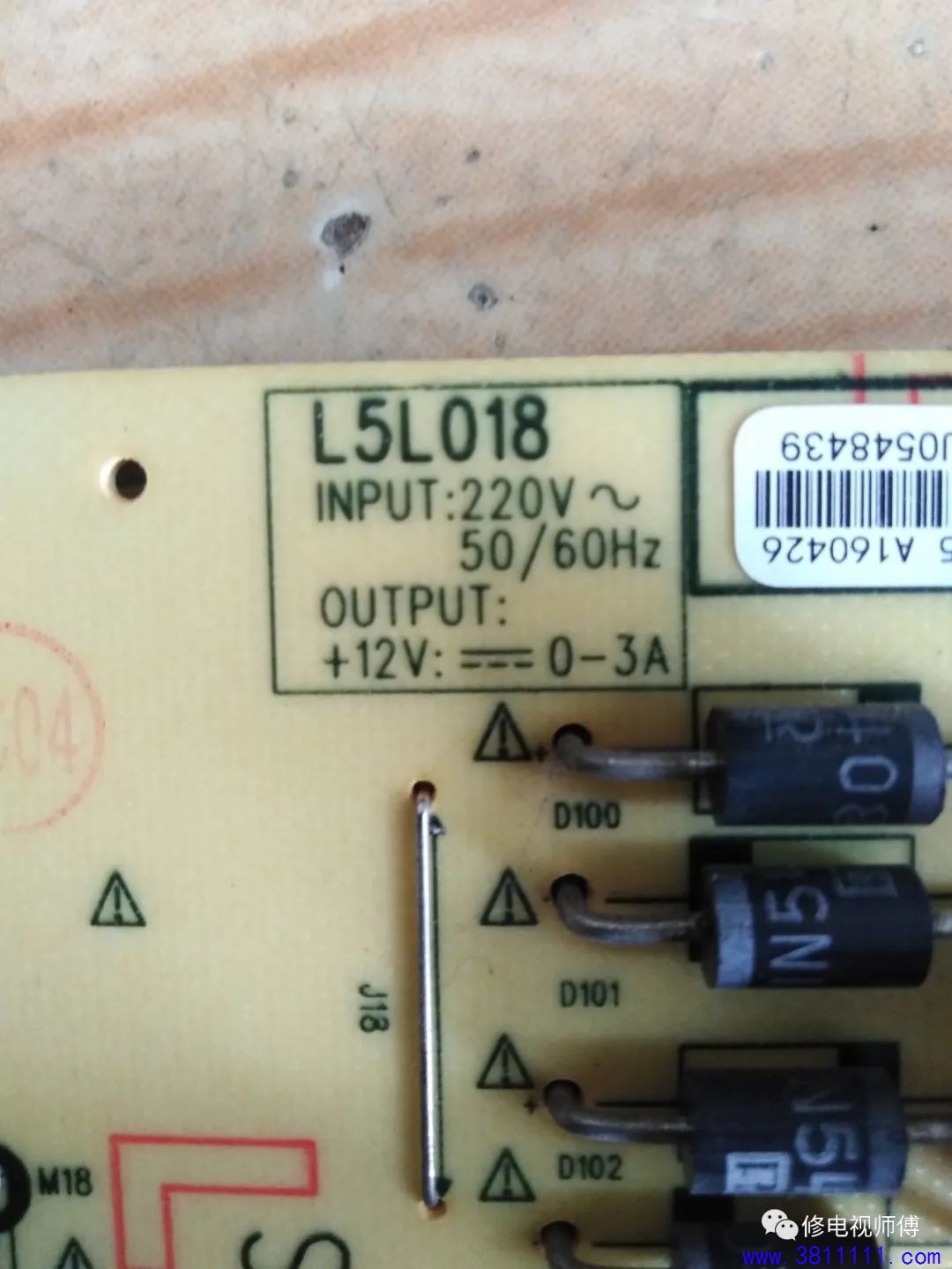

首先先看这个机型所用的电源板

电源板的型号是:L5L018.这个型号的电源板,可能应用在好几款创维的55.50寸的电视机的。

故障特征:

1.开盖之后,二次开机时,有可能可以看到,有很短时间灯条闪一下,然后熄灭,红灯一闪一闪(因灯条老化,损坏的情况不同,这一条特征不一定全对)

2.当二次开机红灯一闪一闪时,电源板上后端12伏输出会变化到8伏左右,然后高低变化,随着红灯一闪一闪而变。

3.用灯条测试仪测试灯条,会发现不同组的灯条,电压和电流不一致(这个不一定对。老刘维修的这台55M5,拆屏后测量每根灯条,电压和电流几乎一致。但电源依旧保护。


面对这种情况,老刘先电话给客户沟通开屏的风险,客户同意开屏。经过开屏详细检查之后,老刘确定这是灯条保护,而且这个保护机制就在电源板上。

所以,以后各位维修师傅和看客朋友们注意了,用这一款电源板的电视机,这是一个灯条老化或者损坏引起的故障。


那么,如何更明确的判断这个故障呢?

老刘在论坛里查找了二天,查这个电源板上恒流芯片的去保护方法。


这个芯片的型号是:OZ9906GN.

能找到的方法都一一试过了,全部没用。

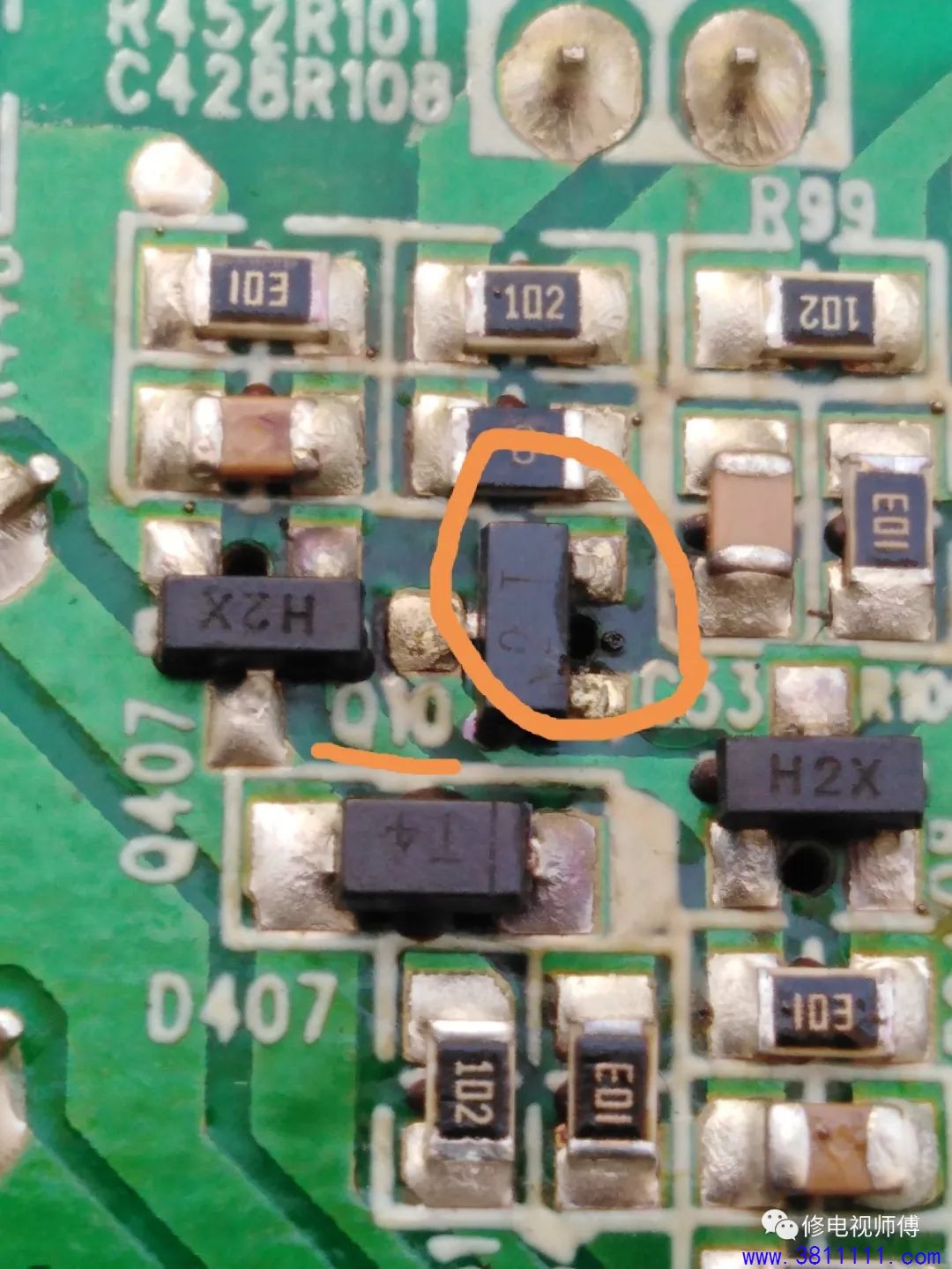

最后意外的在一个不知名的维修论坛上找到一个方法:去掉恒流部分电路的Q10三极管,就可以对这个芯片去保护,点亮灯条,明确故障。


老刘当时定购了灯条。灯条到货后,就是开屏干。


12下一页
