建筑电气工程量计算方法！

2021-5-12 17:52| 发布者: 维修迷| 查看: 181| 评论: 0

摘要: 建筑电气是以电气技术为手段，在有限空间内，为创造人性化的生活环境的一门应用学科。建筑电气指的是，在建筑物中，利用现代先进的科学理论及电气技术所构建的电气平台，统称建筑电气。设计是一个构思表达、再构思表 ...

建筑电气是以电气技术为手段，在有限空间内，为创造人性化的生活环境的一门应用学科。建筑电气指的是，在建筑物中，利用现代先进的科学理论及电气技术所构建的电气平台，统称建筑电气。设计是一个构思表达、再构思表达、反复推敲、不断深入发展和进行评价的过程。基本上可以概括为博览、创意、构思、表达等几个阶段。

安装造价里，最难的莫过于建筑电气，为何？从电缆电线的区分到分别计算，从电气桥架到爬墙走线，从防雷接地到弱电智能化，每个环节都是比较复杂且难以弄懂的，本篇就带领各位安装造价人学习如何计算电气工程量及方法。

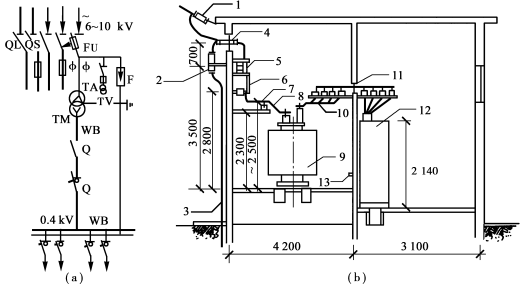

10kV高压架空进户装置

10 kV以下悬式绝缘子XP，以“串”计量；

10 kV以下户外高压熔断器WR,以“组”计量；

钢穿通板，以“块”计量；

10 kV以下穿墙导管CLB，以“个”计量；

10 kV以下避雷器FS，以“组”计量；

10 kV以下户内、外支持绝缘子ZA,以“个”计量；

支架、金具，以“kg”计

变压器安装

计算规则：按不同电压等级、不同容量和不同类型分别以“台”计量。

TM安装：不包括变压器油耐压试验及变压器系统调试。

TM分类：冷却方式有油浸式、干式；相数分单相与三相；线圈材质分铜、铝线圈；铁芯分热轧与冷轧硅钢片等。

配电装置安装

断路器(QF)、负荷开关(QL)、隔离开关(QS)，断、通正常负荷电路，保护和控制高压电器设备。安装包括所配备的电磁式、弹簧储能式、手动式等操作机构。

电流互感器(TA)、电压互感器(TV)作为测量电压、电流、电能及继电保护之用。

计算规则：上述装置均以“台”计量。

母线安装

母线：有变配电装置高压母线和车间配电低压母线，注意区别。

常用硬母线：铜(TMY)、铝(LMY) 。

计算规则：单片“延长米”计算。

L母＝ (母线设计单片延长米长度+母线预留长度)×(1+2.3%)

制作安装损耗—2.3％

电缆埋地或地沟进户示意

L＝(l1+l2+l3+l4+l5+l6+l7)×(1+2.5%)

导线预留长度

声明

本号所刊发文章仅为学习交流之用，无商业用途，向原作者致敬。因某些文章转载多次无法找到原作者在此致歉，若有侵权请联系小编，我们将及时删文或者付费转载并注明出处，感谢您的支持！

（来源：网络，版权归原作者）
