零线和地线相通，把这种供电系统叫做保护接零系统。

作用：当设备发生漏电时，保护接零系统可以把漏电电流上升为较大的短路电流；熔断器会熔断、断路器会跳闸，从而快速切断电源。

分析/举例

零线和地线相同的供电系统是指TN系统，TN系统分为TN-C、TN-S、TN-C-S三种；我们常用的是TN-C-S和TN-S供电系统。

下面及以TN-S供电系统为例，来分析一下零线地线为什么相通的？

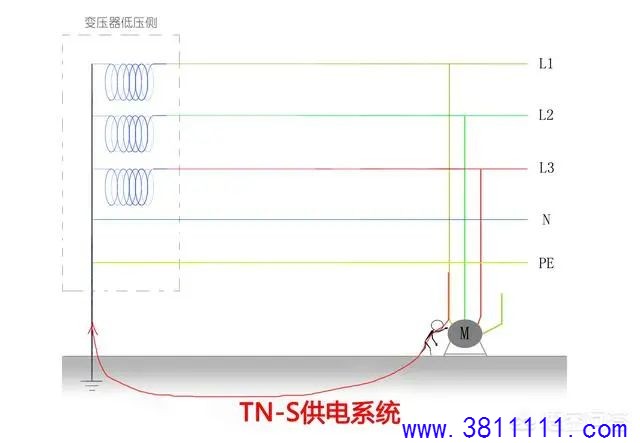

1. 在没有地线的情况下，当设备发生漏电，会怎么样呢？

从上图可以看出：

在没有地线的情况下，人触摸到漏电设备，电流从火线出发通过设备外壳，再通过人体流入大地，最好从变压器接地点回到变压器。

此时，人相当于直接触摸到火线，通过人体的电流非常大，会有生命危险。

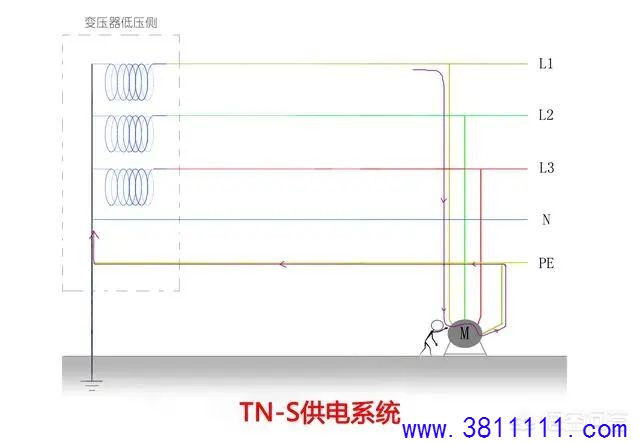

2. 如果有地线，当设备发生漏电，又会怎么样呢？

从图片可以看出：

当有接地线，地线在变压器和零线连通时；设备发生漏电，那么电流会从火线出发，通过设备外壳，再通过地线，最后又回到了变压器的中性点。

此时，火线通过设备外壳和零线直接连通，相当于短路，电流非常大；那么装在该设备上的空开会跳闸、熔断器会熔断，可以加速切断漏电设备的电源。

所以在变压器处把地线和零线连接在一起的目的，就是设备一旦漏电，相当于火线和零线短接，断路器（空开）就会跳闸，从而断开漏电设备电源，防止发生触电事故。.
