SY8172Y 双管同步整流DC-DC变换电路

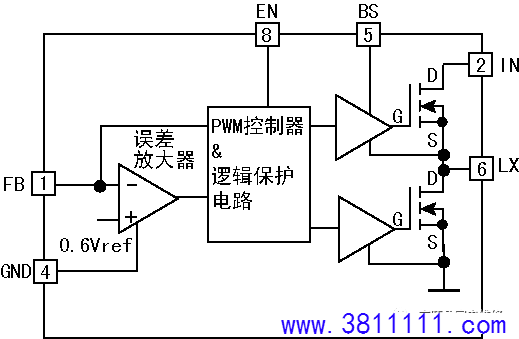

SY8172Y是矽力杰公司生产的双管同步整流芯片，工作频率为700kHz，其内部电路如图1所示，其引脚功能与实测数据见表1。

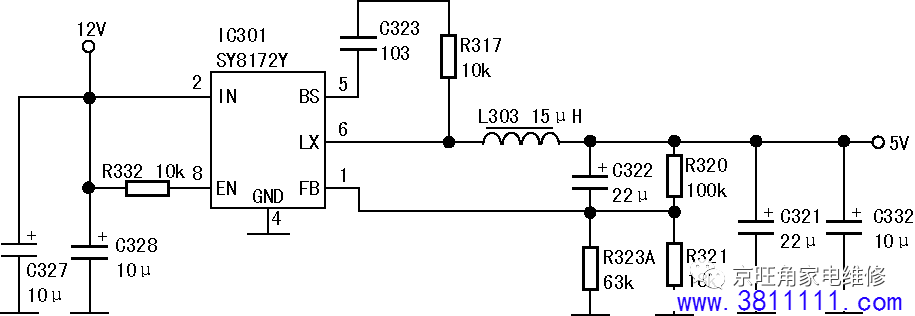

在创维168-P32ETU-04型电源板中，SY8172Y（IC301）作用是将次级输出的未受控12V电压变换成+5V，其电路如图2所示。
12V供电经C327、C328滤波后送到IC301的2脚，经IC301同步整流及L303、C321、C332滤波后，输出+5V电压供给主板。
表1 SY8172Y引脚功能与实测数据
引脚
名称
功 能
在路电阻（kΩ）
正向
反向
1
FB
反馈
12.5
2
IN
输入
36.3
42.6
3
NC
空
∞
4
GND
接地
0
5
BS
自举升压
5000
6
LX
外接电感
28.8
34.4
7
8
EN
使能控制
14.4
20.6
