图解液晶显示屏常见不良现象及修复方法

可从下面两点入手：
1）先测屏VCC的电压，一般为12V，
2）再测5对差分信号共10根线到地的直流电压，一般为1.2V，
如果哪根条上电压不对，就是这根线对应的IC引脚有问题，可确定为TCON不良。

若以上两点都满足，断开TCON负载，量测TCON上的四大电压：
1）VDD  数字IC工作电压，一般为3.3V；
2）VAA   模拟电压，一般为15~17V；
3）VGH   门极启动电压，一般为25~30V；
4）VGL    门极关闭电压，一般为-5~-7V。

以上四大电压其中一个不正常，可判定为TCON板不良。

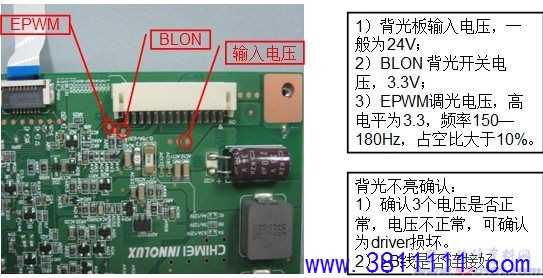

2、背光LED Driver板损坏；

解决方案：
整机售后：
1） 外购模组：更换driver 或模组；
2）自制模组：按原理图分析维修
●维修时，自制Driver 不可随意更换，需注意LB 驱动电流！

半边无显示：一半正常显示，一半为白屏或黑屏

可能原因：1、连接Tcon与XB的FFC脱落；
                  2、FFC连接器虚焊；
                  3、第一颗COF 脱落.
解决方案：
整机售后：清洁、插拔、补焊、更换O/C
屏厂家： 更换接口、COF重新bondin
