松下TH-50PV80C等离子待机电源块应急代换

路路电

    昨天一用户报修几台电器，问题原因是电工操作错误，两根相线入户。一 下烧了多台电器，其中有一台松下TH-50PV80C等离子电视机修理时遇到了点小问题。说下解决的办法。
    松下TH-50PV80C等离子电视机没有220V总开关，上电后待机电源就工作，电源开关的作用只是控制继电器的通断。所以，高压进入后，不管开关在什么状态，待机电源肯定损坏。拆机后，能目测到的坏件：450V22UF电容鼓包，电源块炸开（型号看不到了）。

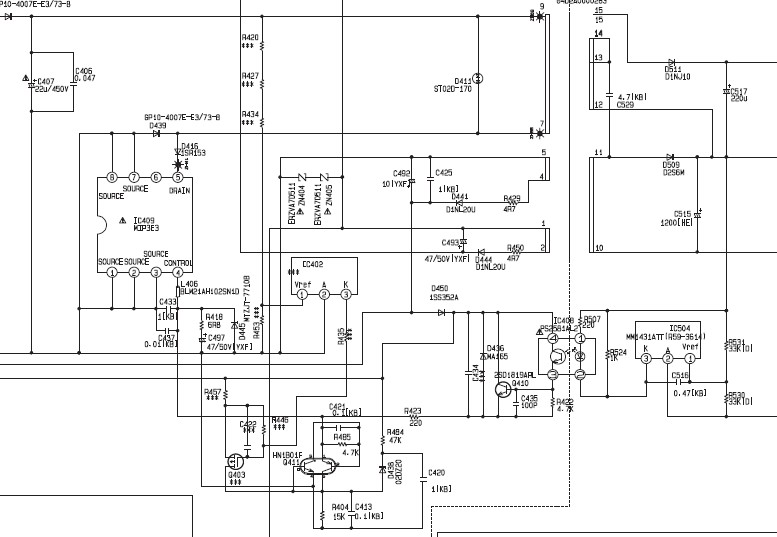

    将P板拆回店里，一时也没有找到TH-50PV80C图纸，后发现和TH-42PV70C的电源图纸和实物基本相同，可以参考。确定电源块的型号应该是MIP3E3,手上没有这个型号的块子。今天是除夕，晚上的春晚用户要求观看。看来只能用其他办法应急解决了。
    当时考虑了几个方案：1.另外加个小电源，可保护电路非常复杂，必须解除部分后才能正常工作。影响机器的安全性。
                                       2.用其他型号的电源块代换MIP3E3。
    第2个方法比较可靠，可选择电源块时，还是比较头痛的。尽量选择和原来电源块引脚和功能接近的，这样才能减少工作量和增加可靠性。MIP3E3是双列7脚封装，外型和FSD200相同，看上去有7个引脚，实际只用了三个脚，变压器.地.控制，根据图纸，控制方式应该是控制脚输入的电压越高，电源输出的电压越低，和经常使用的如：FSD200   VIPER22   TEA1507.......等不同（控制脚对地电阻越小，电源输出电压越低）。后来找到一款比较接近的：TOP223Y，只是控制电压 有些出入，其他相同。
    先把其他烧坏的零件换掉。装上TOP223Y。通电后发现输出的电压偏高，5V端子上测量出了6.2V，光耦已经全导通了，可电压就是偏高，分析原因是TOP223Y控制脚输入的电压不够（比MIP3E3控制电压高）。在变压器上用细导线穿绕了2匝串入控制电压绕组。这时，5V输出非常稳定。空载试板1小时，基本没有温升，再带载试了2小时。也只有很低的温升。今天上午去安装好机器，用户非常高兴。到现在已经工作了6个小时，回访说一切正常。看来是成功的。

良師傅

謝謝分享

烙铁坏了

现在不是有5V的电源模块吗？用这个省事的多，不用动脑筋了。找不到待机模块的，一律用这个。

立科

謝謝分享

孤独也美

高手就是高手！！！！！

liangxiaowen

谢谢分享，可是我也有一台这样的机，雷击的，mip3e3和稳压二极管mtzjt-7710b也烧坏了，但不知是多小伏稳压二极管{:soso_e181:}

黎师傅

稳压二极管可以不用先啊

西雨东晴

谢谢分享，谢谢楼主，学习了

好易维360

烙铁坏了 发表于 2012-2-1 14:14
现在不是有5V的电源模块吗？用这个省事的多，不用动脑筋了。找不到待机模块的，一律用这个。

松下电视保护电路如此完美，给你一改5V的模块而且是山寨的，是不是有点浪费？
