一只坏电阻引起的困惑。

王广兴 · 发表于 2011-12-30 17:15:24

本帖最后由王广兴于 2011-12-30 17:21 编辑

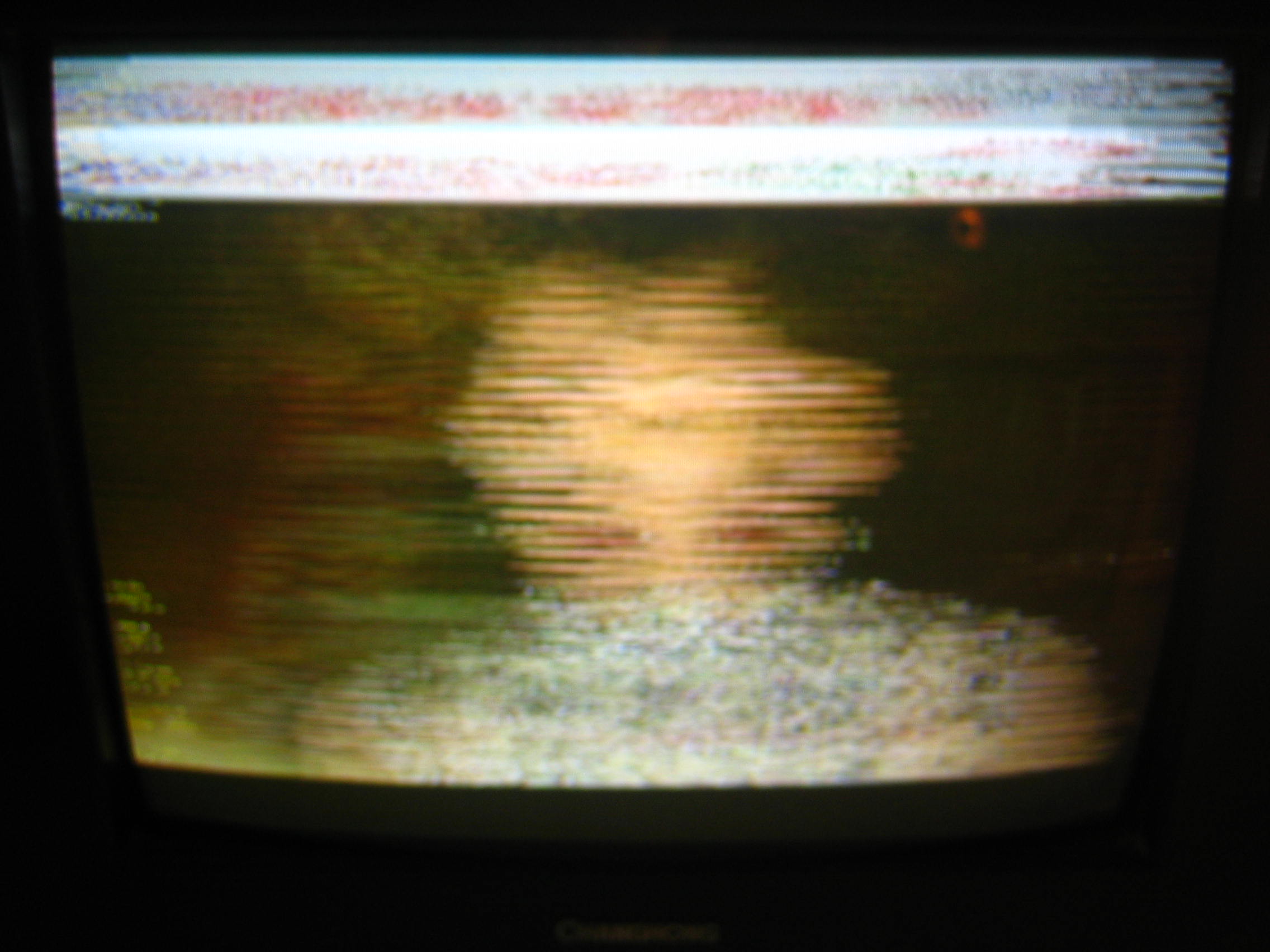

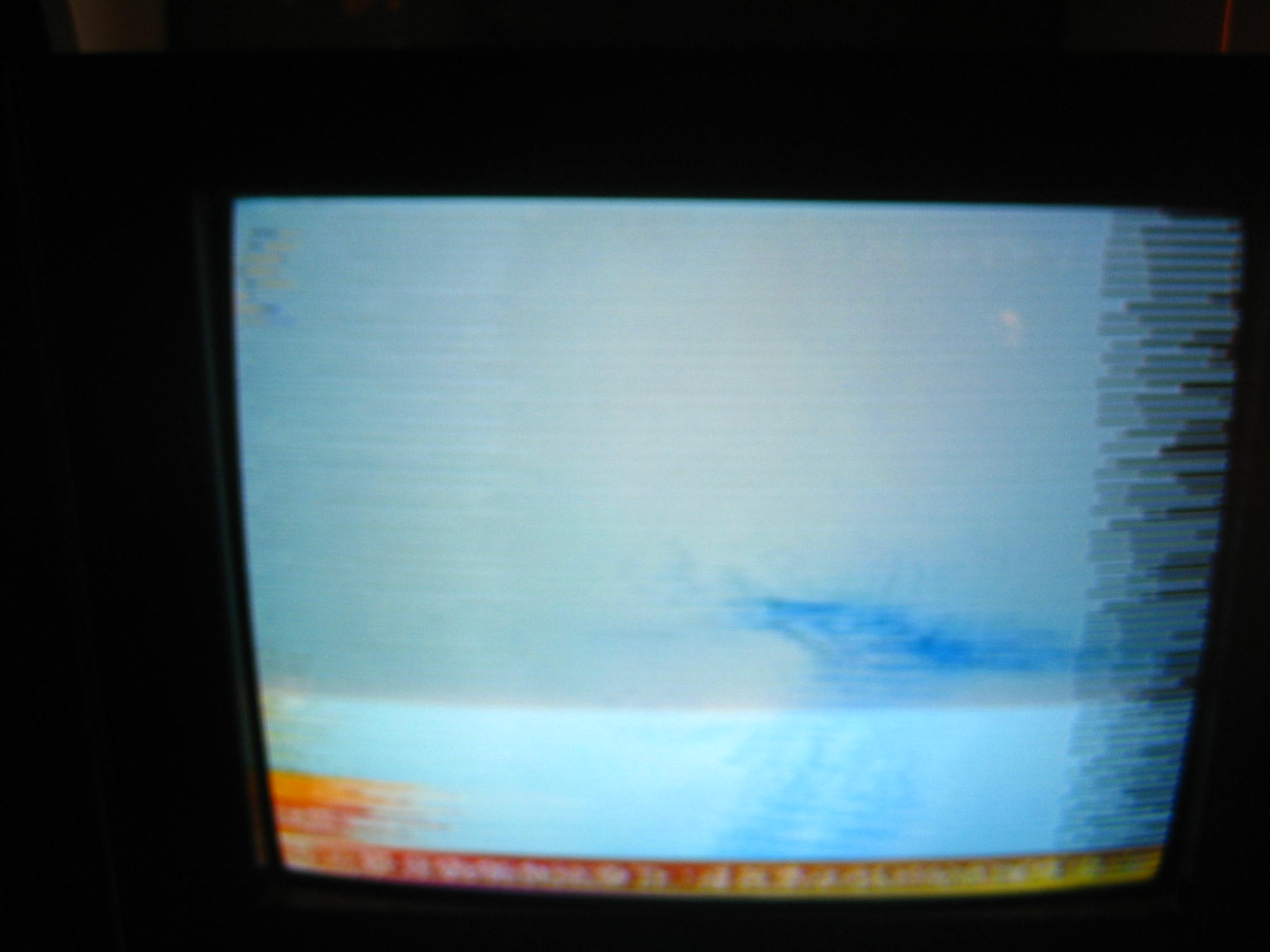

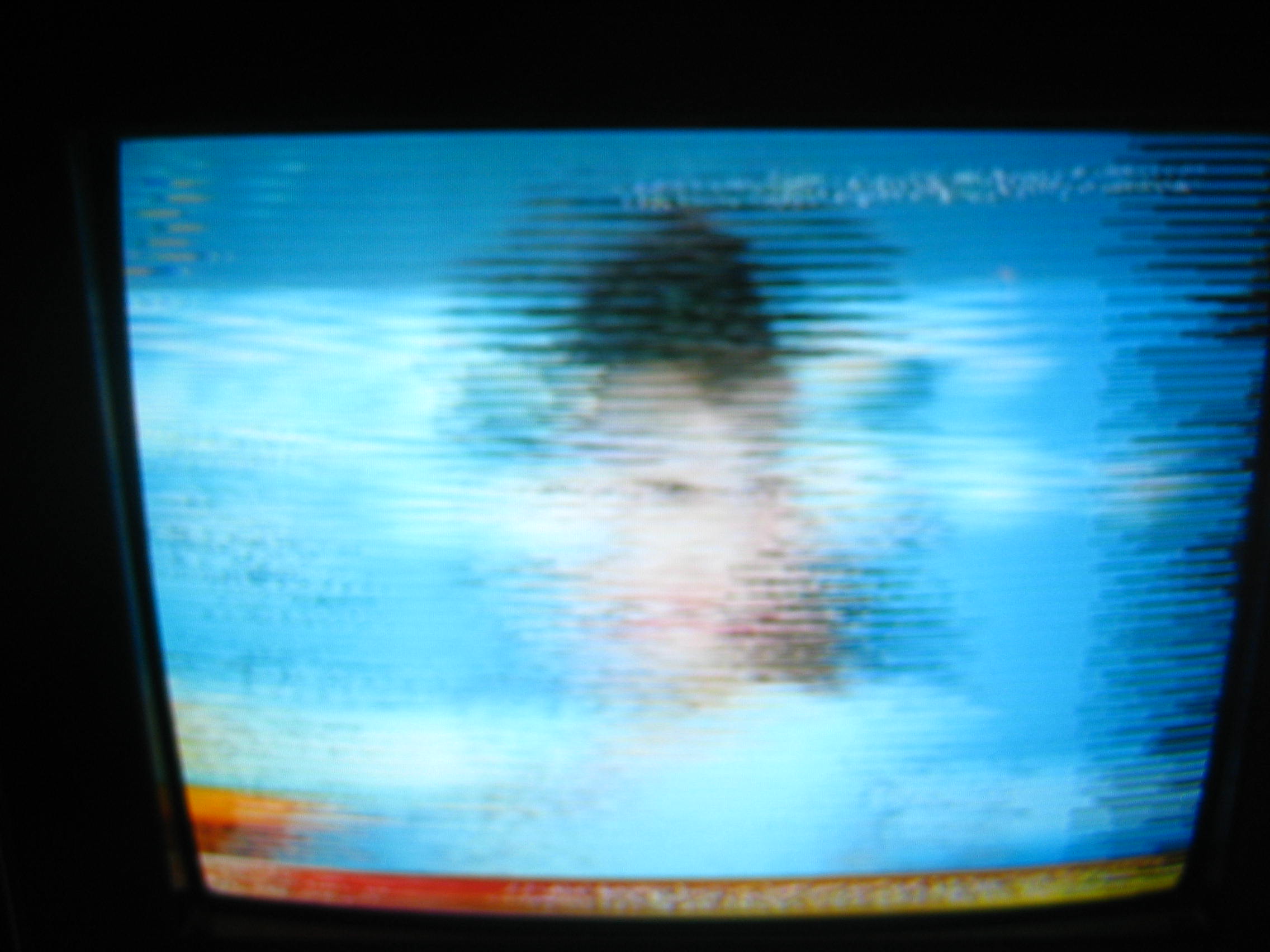

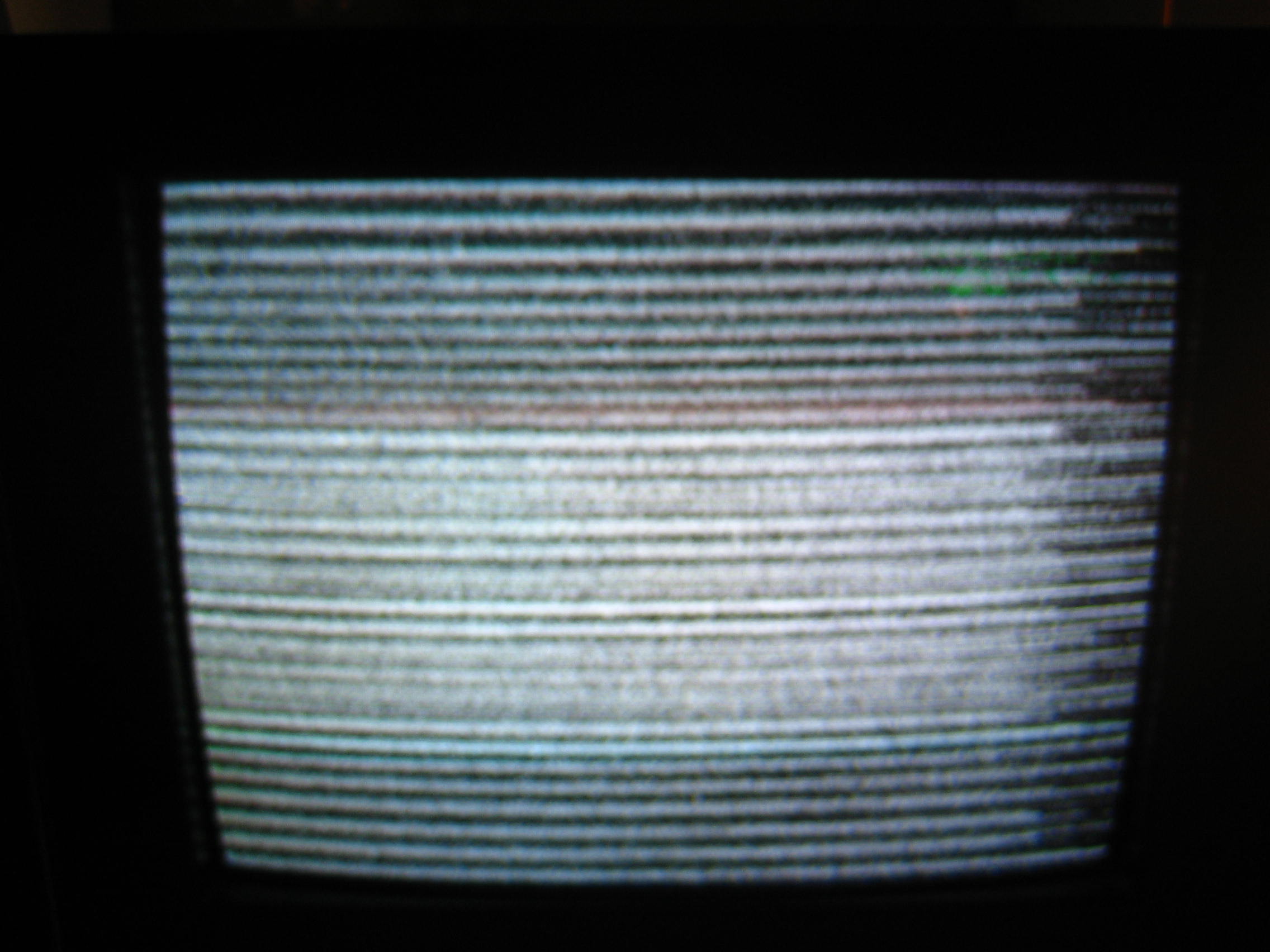

下午接一台长虹21366电视机，故障时满屏拉丝，好像行振铃一样，图像呈现两三层全是拉丝状态。偶尔能正常一会。屏显.遥控都正常，打开机子测量+B，场供电，视放供电，大块76931几个供电脚电压全部正常。逐个代换滤波电容，逆程电容，S校正电容，ABL电容故障依旧。郁闷！怀疑高压包有振铃干扰，换原型号故障依然。故障出现时随着翻动主板偶尔会正常，怀疑是接触不良，大面积补焊依然无效。猛然发现表笔碰到行管 C 极时拉丝消失，甚至手离行管 C 稍微近一点则拉丝消失。两个小时毫无进展，晕！ 今天当测量76931的44脚（FBP)时发现拉丝有改善，心想会不会是行逆程脉冲不到位呢？于是顺藤摸瓜查到了行变第三角（逆程输出）外围有两个10K电阻和稳压管与44脚相连，其中一只电阻（R412）开路。代换后全部恢复正常。一般行逆程脉冲开路，会形成光栅偏向一侧且无屏显，但此机光栅没偏而且屏显正常，才走了不少弯路。
