[技术文章] 反相型开关电源及电荷泵电路在逻辑板(T-CON)中的应用

[复制链接]

高级维修员

Rank: 4

帖子
20
主题
4
积分
403
在线时间
154 小时
注册时间
2011-7-2
最后登录
2013-12-29
QQ
发表于 2011-11-25 13:57:33 | 显示全部楼层 |阅读模式

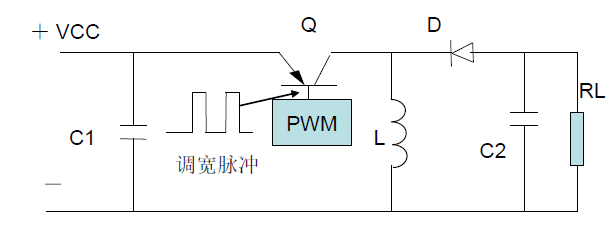

未命名.bmp   我们知道开关型电压变换电路即DC/DC转换器,包括升压型、降压型,都是利用电感作为储能元件,利用电感两端电流不能突变的这一重要特性,用它作为存储和传递能量的媒介实现能量的变换。下面要讲述的反相型开关电源便是降压型开关电源的一种变形电路,反相型开关电源与降压型开关电源的不同之处仅仅是储能电感与续流二极管的位置进行啦交换,如图1所示,其工作原理分析如下。
当高电平到来时,三极管Q导通,电源电压加到电感L两端,电感中有电流流过,电感L两端产生的自感电动势方向为上正下负,此时二极管D反偏截止,电感将电能转化为磁能储存起来。
当低电平到来时,三极管Q截止,电感L中的电流不能突变,电感两端产生的自感电动势方向变为上负下正,此时二极管D正偏导通,储能电感L将通过续流二极管D向负载RL供电,并同时向电容C2充电,
当三极管再次导通时,二极管又截止,电感再次存储磁能,此时虑波电容C2放电维持负载电流的的供给,该电源的输出电压极性与输入电压极性相反,故称之为反相型开关电源。采用该电路能够将逻辑板板中的+5伏电压转换为-6伏的VGL栅极关断负电压提供给栅极驱动电路,当今逻辑板中也大量采用负电荷泵电路产生VGL栅极关断负电压,以后会陆续介绍和刨析电荷泵电路(包括倍压型和反压型两种)的原理及其在平板电视T-CON电路中VGL与VGH电压形成中的应用。
