苏泊尔C21A01型微电脑电磁炉没有报警声,也不加热。

[复制链接]

管理员

Rank: 9Rank: 9Rank: 9

帖子
740
主题
398
积分
48074
在线时间
514 小时
注册时间
2013-6-30
最后登录
2021-10-10
QQ
发表于 6 天前 | 显示全部楼层 |阅读模式

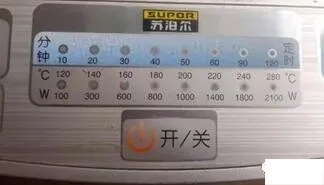

故障现象:一台苏泊尔C21A01型微电脑电磁炉,接通市电时有复位音,也能待机,但接着按功能键(如火锅键)时火锅键指示灯亮,同时面板显示功率的LED从100W至1400W,6只LED都同时点亮且不停闪烁(正常只点亮1400W那只,该机功率大小是通过8只LED亮灭增减显示的,如图1所示),没有报警声,也不加热。

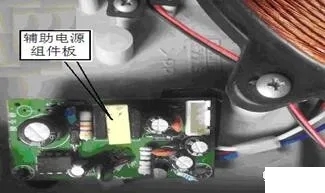

分析与检修:根据故障现象分析,能通电也有复位音,说明辅助电源基本完好,怀疑同步电路或单片机数据有问题。打开机壳查看发现,机内增加一块外接辅助电源组件板(如图2所示)。
而且主板上原装的辅助电源的元件已被拆空(如图3所示)。这显然是因为原辅助电源坏了,才用一块辅助电源组件板代换的。
于是对改动过的辅助电源产生怀疑,但测量该辅助电源组件板的5V和18V电压基本正常。仔细查看电路板发现,该机驱动电压为15V,而不是18V;电压比较器LM339的供电也是15V。而前修理工误把辅助电源组件板输出的18V当做15V使用:使得驱动电压超高,电压比较器不能正常信号比较,使得单片机检测发生失常,从而导致不加热故障。
纠正:用一只7815三端稳压器,把外接辅助电源组件板上的18V电压降为15V,具体接法如图4所示;并重新查找15V与5V的正确焊接的位置:电容C905才是15V电压的滤波电容,便把15V电压输出端焊在C905的正极,把5V电压输出端焊在排线插座00NA标有5V的一端上。
经过以上纠正后通电试机,一切正常,故障排除。
