九阳电磁炉e7故障维修实例
九阳JYC-21CS11电磁炉在使用过程中突然停止加热，显示故障代码“E7”．过一会儿重新开机又可以加热。
该机曾因上述故障请一位师傅检修过，师傅称修不好，用户拿回家后继续使用，但使用几次后突然指示灯全灭，通电后无任何反应。拆机检查发现保险管烧断，整流堆、门控管已击穿。仔细观察后发现电容c500的一焊脚松动，应是前位师傅检修时焊接不牢所致。功率调整电位器VR1也明显被调整过，差不多向左拧到了尽头。测量面板温度传感器、线盘温度传感器和门控管温度传感器均未见明显异常。
查资料得知“E7”故障表示线盘过热，但检查与线盘温度传感器相连的电容、电阻均未见异常。c500是300V电压的滤波电容，该电容接触不良会导致5V、18V电压不稳，造成爆机。测量与整流堆、门控管关系密切的元件，未见异常。慎重起见，先将门控管的驱动对管Q301(8050).Q300(8550)分别换成5550、5401，再拆下线盘、谐振电容C4、整流堆和门控管，用4只1N4007型二极管暂时代替整流堆，并用一根细铜丝暂时代替保险管，通电后能听到机内有轻微的“嘶嘶”声，这说明电路基本正常。测量驱动对管Q301，Q300输出点的电压约为0V，输出电压5V和18V均在正常范围内。对电路板进行大面积补焊后，装上整流堆、门控管、保险管，并更换可调电阻VR1后试机，加热正常，能够把水烧开，至此以为故障已经排除，交机主使用。
第二天机主说该电磁炉加热几分钟后还是会停止加热，老问题还在。看来上次维修仅仅解决了爆机问题。会不会是电风扇转速太慢呢？更换电风扇后进行熬粥试验，结果能顺利把粥熬好，以为故障排除，又交机主使用。但隔天机主称该机老毛病又犯了，但这次机主提供了一条重要线索：说按功率+／一键时，故障就会很快出现。这次拆机前先试机，并且不断按功率+／一键，结果故障很快出现。这时线盘、面板的温度都不是很高，基本可以排除是超温问题；重新关机后再开机，又可以加热，说明温度传感器也基本正常，因为若是温度传感器性能变差的话，至少要冷却一段时间才能正常，机器是不可能立即恢复到正常加热状态的。
曾记起在网上搜索该类故障时，有人说是蜂鸣器的问题，莫非真的是这样？因为在不断按功率+／一键时，蜂鸣器会频繁呜叫。

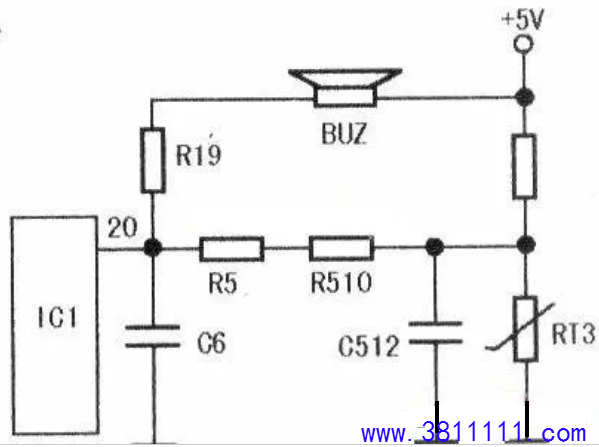

看来要认真检查蜂鸣器，但在试机过程中蜂鸣器的响声一直很清脆，不应该有问题。检查与蜂鸣器相连的电路，发现峰鸣器与线盘温度传感器共用电脑集成块IC1(MC80F0604B)的20脚，如下图所示。

将蜂呜器BUZ拆下，用M47型指针式万用表的Rxlk挡检测，竟有十几千欧姆的电阻，且不稳定。这类无源压电蜂鸣器的直流电阻应为无穷大，显然该蜂鸣器有问题（奇怪的是该蜂鸣器的叫声却无异常）。
蜂鸣器漏电导致IC1的20脚电压上升，当达到一定值时，单片机会误以为线盘温度传感器开路，于是发出停机保护指令，并显示故障代码“E”。既然蜂鸣器还能够正常发声，于是用一只1μF/50V电解电容与蜂鸣器串联，即用此电容将直流电隔开，装好后长时间试机，原停机故障不再出现，并且蜂鸣器发声也正常。
