海康威视DS-7816HE-E1/M硬盘录像机供电电路检修
海康威视DS-7816HE-E1/M硬盘录像机主要用于监控系统,其供电电路由两部分组成:一是外置12V电源适配器,型号为EFF-1200150HC,输出12V/1.5V电压;二是机内的DC-DC电路,将输入的12V电压转换为1.05V、1.5V.3.3V和5V。
故障现象1:录像机不工作,且面板上的电源指示灯不亮。
QQ截图20200616132946.png QQ截图20200616132913.png

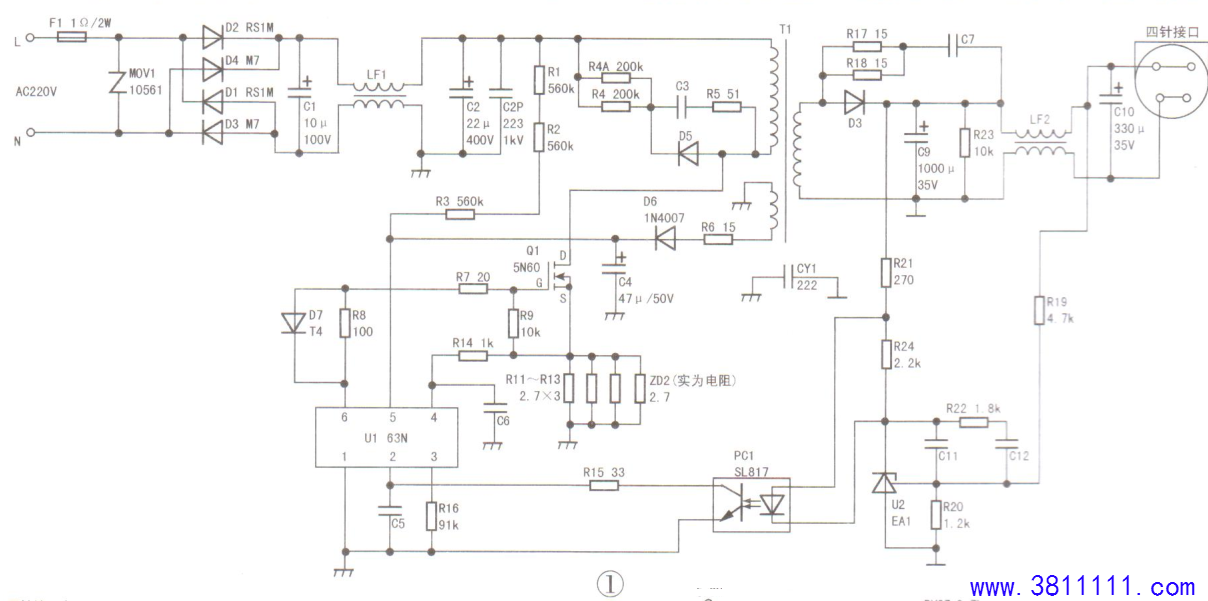

分析检修:拆机,检查主板无12V电压输入,将一可调电源调整为12V,接入录像机后,面板指示灯亮,整机工作正常,由此确认电源适配器有故障。该适配器采用电流模式控制器PR6863(丝印号为63N,位号为U1),其实绘电路如图1所示。

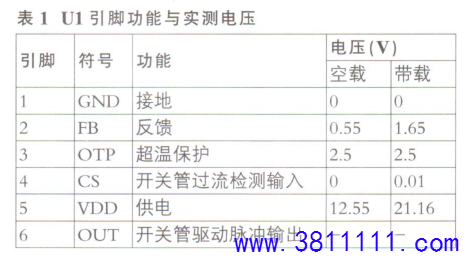

U1采用SOT23-6封装形式,其引脚功能与实测电压见表1。
拆开适配器检测,发现保险电阻F1断路,开关管Q1短路,Q1的S极电阻)四只2.7Ω电阻并联)开路。更换上述损坏元件后上电,故障依旧。用示波器测量U1⑥脚波形,没有输出驱动脉冲,怀疑U1已损坏,更换U1后试机,故障排除。

故障现象2:上电后面板电源指示灯亮,但显示器上无图像。
分析检修:更换显示器后试机,故障依旧,由此判断故障系录像机无图像输出所致。拆机,检查主板上的DC-DC电路,如图2所示,发现+5V、+3.3V、+1.5V电压均正常,+1.05V的电压为0V,明显异常。进一步检查,发现UV1(MP8765,丝印号为AHR,采用QFN16封装),①脚(VIN)电压为+12V,①脚)EN)电压为1.47V,均正常。断电后在路测量UV1外围元件,无异常。上电测试,发现.翻动主板时+1.05V电压正常,怀疑以UV1为中心的DC-DC电路有虚焊现象,用热风枪补焊UV1及其周边元件后试机,故障排除。
