南京熊猫PANDA3281-GK户户通卫星接收机，开机后只有红灯亮的维修

[复制链接]

南召修电视

管理员

Rank: 9 Rank: 9 Rank: 9

帖子: 740
主题: 398
积分: 49242
在线时间: 516 小时
注册时间: 2013-6-30
最后登录: 2022-10-2

发消息

发表于 2020-3-21 09:19:20 | 显示全部楼层 |阅读模式

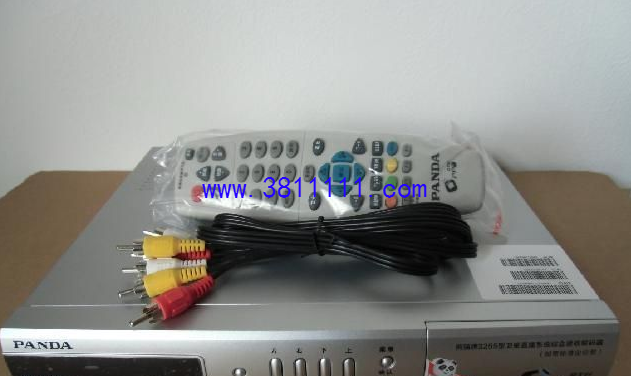

一台南京熊猫PANDA3281-GK户户通卫星接收机，开机后只有红灯亮。
分析检修:该机使用外置12V供电方式，12V通过主板上的DC/DC电路分别变成5V和4V，5V再分别变成3.3V和1.2V,而3.3V经过一只二极管降压后变成2.5V，为DDR芯片供电。测量3.3V和1.2V电压均正常，D5(M7)正极有3.3V电压，而负极电压为0V。拆下D5测量，已开路，换新后故障排除。
