第三代中9卫星接收机户户通其他模块刷机植基站方法

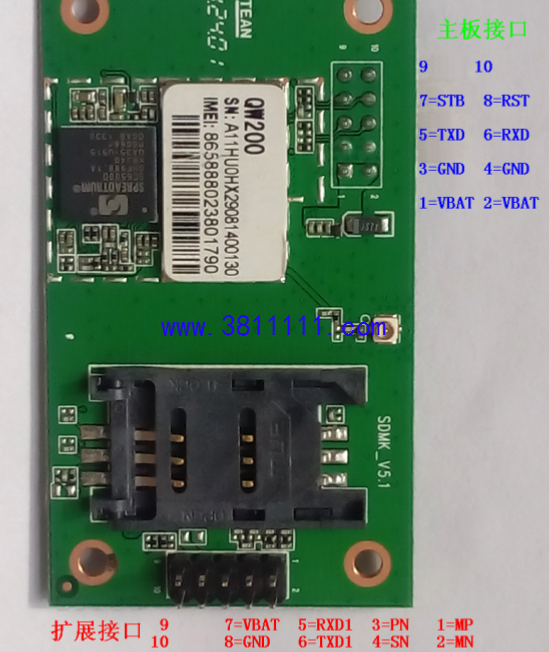

展讯独立模块(其他独立模块插针定义统一的)

注:扩展接口5 68针分别接刷机小板RX TX地用来刷基站，7脚可3.3-4.2V单独供电(USB串 一个二极管或者刷机小板取3.3V) ;主板接口5、6针用来刷串号。刷机方法同QW200。

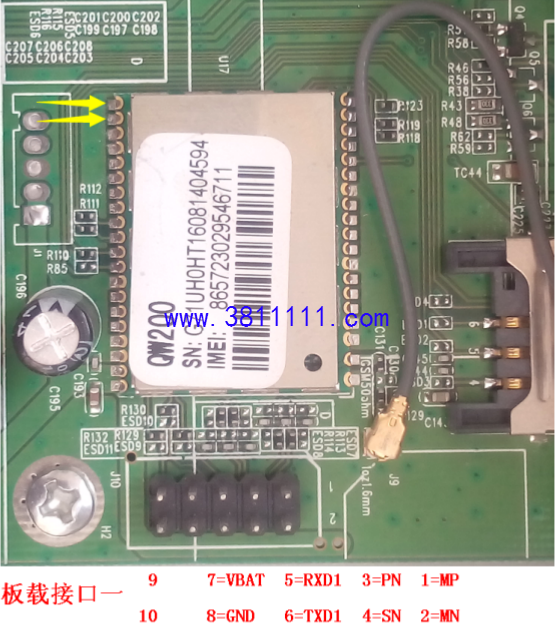

二，板载接口类型一

注:板载接口5、6、8针分别接刷机小板RX、TX地用来刷基站，7脚亦可3.3-4.2V单独供电(USB串一个二极管或者刷机小板取3.3V) ; QW200模块引脚20、21黄色箭头标示用来刷串号。刷机方法同QW200。

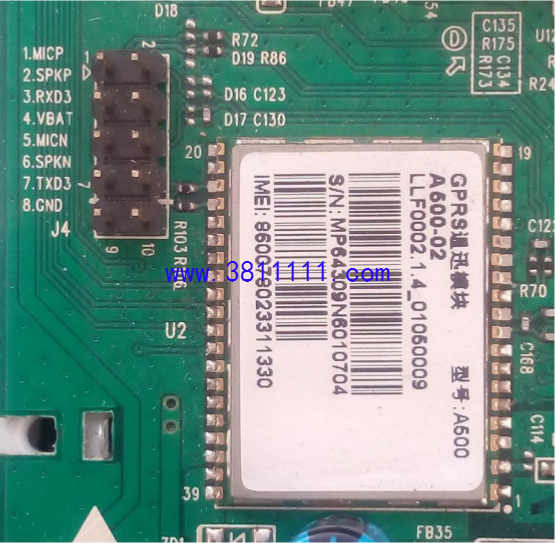

三，板载接口类型二


注:板载接口378针分别接刷机小板RX TX地用来刷基站，4脚亦可3.3-4.2V单独供电(USB串一个二极管或者刷机小板取3.3V);A500模块引脚2021用来刷串号。刷机方法同QW200
