美的MB- FS50J型智能电饭煲工作原理与故障检修（下）
二、故障检修

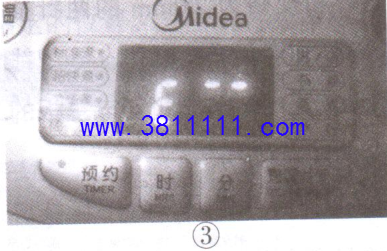

故障现象1:上电后按键失灵,显示故障代码“E-”,且右上侧两条短横线闪烁,如图3所示。

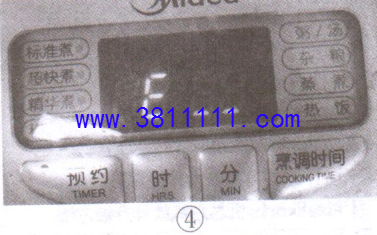

分析检修:该故障代码表示锅盖温度检测电路有问题。测IC102的15脚电压在0V~0.3V之间波动，正常时应在0.2V~0.5V之间波动。检查锅盖温度检测电路,发现去锅盖的-根温度检测线已断裂,断点在锅盖转轴处。取一根同样粗细导线,并套上两段热缩管,焊接好接头并罩.上热缩管,装机试验,故障排除。故障现象2:上电后按键失灵，显示故障代码“E-”,且右下侧两条短横线闪烁,如图4所示。

分析检修:该故障代码表示磁缸温度检测电路有问题。测IC102的14脚电压在0V~0.3V之，间波动，正常时应在0.2V~0.5V之间波动。经查磁缸内的热敏电阻开路。更换同型号的磁缸后试机，故障排除。

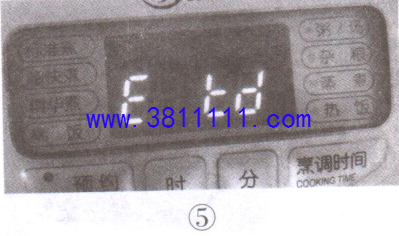

故障现象3:上电后按键失灵,显示故障代码如图5所示,且代码字符闪烁。


分析检修:该代码通常表示过零检测电压不正常。实测ZERO端子电压为0V,正常时约为2.2V。检查过零电压形成电路,测得Q191的发射极电压为12V,基极电压为11.4V且波动,正常时应为稳定的11V。经查,R191开路。将R191换新后试机，故障排除。
故障现象4:上电后无任何显示。
分析检修:本故障应该是电源出问题了。测12V.5V电压均为0V,300V电压也为0V。经查，磁缸内的1729C/10A 保险开路。由于客户急用,笔者手头又没有这种型号的磁缸，于是换上185C/15A温度保险,通电试机,故障排除。
故障现象5:上电后就闪烁显示预约时间“1小时”(正常时应只有“标准煮”指示灯闪烁),且按键失灵。
分析检修:判断“预约”键SW248漏电。原按键只有两只引脚,且引脚位于按键中央。笔者没有该型号按键,于是换上四只引脚的按键(先用两段导线分别短接内部开关的一端，再把导线另一端焊在面板上,最后用胶固定好)。通电试机,故障排除。

故障现象6:上电后操作、显示均正常,但给锅加热时,继电器发出“咝咝”声，无法使用。
分析检修:测310V电压正常,但电源电路输出的12V电压仅6V,且不稳定。怀疑12V滤波电容EC105( 470μF/25V)不良,取下来测量,其容量
仅为0.5μF。更换EC105后试机,12V电压恢复正常,故障排除。
故障现象7:上电后操作、显示均正常,但听不到继电器吸合声,不加热,无法使用。
分析检修:用两只万用表同时监测IC102⑤脚、⑥脚电压,按下“开始”键后,这两只脚同时出现4.8V高电平，一会儿后又同时消失，说明
IC102已经输出了断续加热信号。
测Q115集电极电压为12V,说明Q115已导通。单独给K111线圈两端加上12V直流电压,继电器有吸合声，说明继电器正常，并判断Q111(L33-37 )损坏。由于笔者手头无贴片式基极带阻三极管，于是换上一只直插式C1815型三极管,并在它的基极.上串接一只10kI电阻。通电试机,故障排除。
