康佳液晶彩电35016997二合一主板维修图解(续)

南召修电视

康佳液晶彩电35016997二合一主板维修图解(续)

有线上网接口附近的NU07( PD1602)集成了隔离、耦合变压器,上网无效且出现电路板及主芯片同时损坏时，通常NU07已损坏，可能是雷击等原因造成，更换即可。

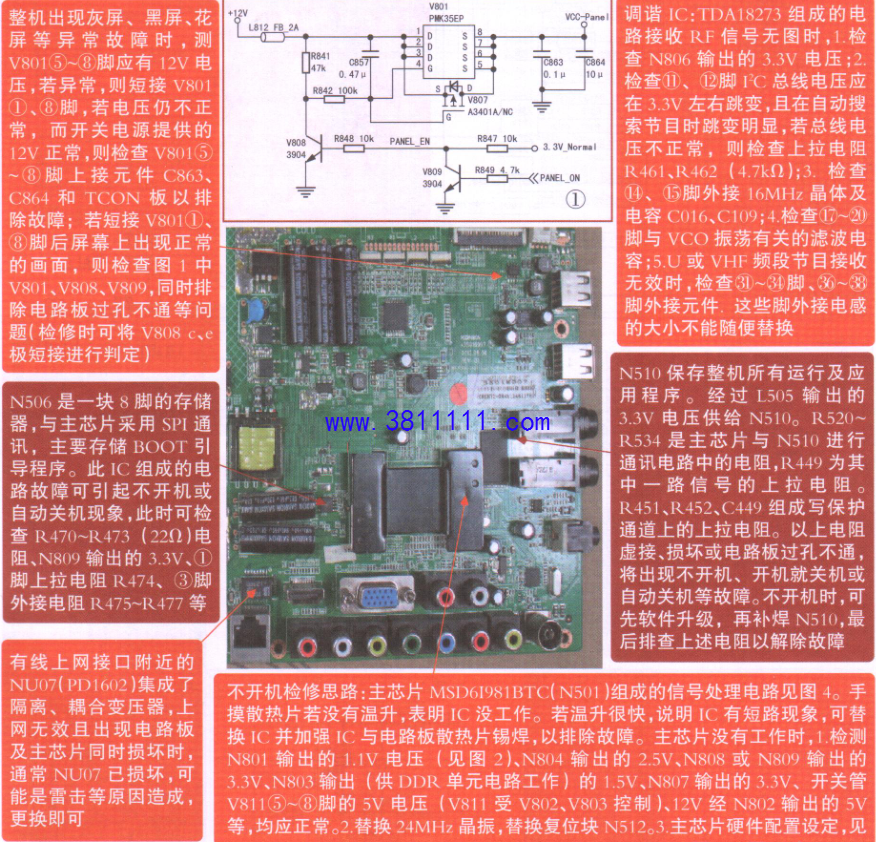

整机出现灰屏、黑屏、花屏等异常故障时，测V801⑤~⑧脚应有12V电压,若异常，则短接V801①、⑧脚,若电压仍不正常，而开关电源提供的12V正常，则检查V801⑤~⑧脚上接元件C863、C864和TCON板以排除故障;若短接V801①、⑧脚后屏幕上出现正常的画面，则检查图1中V801、V808、V809,同时排除电路板过孔不通等问题(检修时可将V808 c、e极短接进行判定)


N510保存整机所有运行及应用程序。经过L505输出的3.3V电压供给N510。R520~R534是主芯片与N510进行通讯电路中的电阻,R449为其中一路信号的上拉电阻。R451、R452、C449组成写保护通道上的上拉电阻。以上电阻虚接、损坏或电路板过孔不通，将出现不开机、开机就关机或自动关机等故障。不开机时，可先软件升级，再补焊N510,最后排查上述电阻以解除故障。

不开机检修思路:主芯片MSD6I981BTC( N501 )组成的信号处理电路见图4。手摸散热片若没有温升,表明IC没工作。若温升很快，说明IC有短路现象,可替换IC并加强IC与电路板散热片锡焊，以排除故障。主芯片没有工作时,1.检测N801输出的1.1V电压( 见图2)、N804输出的2.5V、N808 或N809输出的3.3V、N803输出( 供DDR单元电路工作)的1.5V、N807输出的3.3V、开关管V811⑤~⑧脚的5V电压(V811 受V802、V803控制)、12V经N802输出的5V等,均应正常。2.替换24MHz晶振,替换复位块N512.3.主芯片硬件配置设定，见图3。图3中R440、R442、R444、R 446、R448全是4.7k0接地的电阻，若之一开路可导致整机不开机。4.查主芯片与N506、N510存储器之间的电路。5.通过.上述检修仍不能排除故障时，补焊N501(虛焊率较高)，或替换主板。




自动关机不开机故障:若检查电源PFC、12V输出无故障后，可用开机打印信息来确定故障部位(这更快捷)。1屏幕显示如图5所示，则表明该机故障出在DDR相关单元电路中。DDR电路N502检修:1)测量N803输出1.5V正常,测量R001~R004中点应有0,75V电压，若不正常检查相关元件。2)检修主芯片N501与N502间的多路地址、数据指令通道中的排阻RA010~RA022中每个小电阻的阻值，可采用对比测试，若发现其中一只异常，则故障可能因它引起。3)补焊N501、N502间关联的引脚，以排除可能引起故障的虚焊。2. 当打印信息末端显示如图6所示时，表明该机故障因为NandFlash块N510工作异常引起，此时检查图7的3.3V
供电，可采取U盘升级，再检查主芯片N501与N510间的总线通道中的电阻( 中R520~R527为229,R528~R534为330)，然后替换主芯片和写有程序的N510。注意:若没有升级软件，此时只要替换主板排除故障。



自动关机故障:检查主芯片N501、存储器N506、N510的供电是否稳定;其次，检查24MHz晶振性能是否正常;检查复位块N512②脚与主芯片间通道,DDR (N502 )有无虚接及与主芯片间的通道，若有故障也会出现自动关机现象。图7是主芯片与N510之间的电路图。检修这些电路需注意通道电阻及IC与电阻间的印制板过孔不能出现漏电或不通现象，可通过数字表的二极管挡测试电阻进行比较判定


背光、声音正常,有时黑屏，有时图像正常的检修:测量V801输出上屏电压(12V)正常，测试各DC-DC块输出电压稳定，试按压主芯片N501现象不改变,拔动LVDS连接线现象不变,将LVDS线从XS501拔下,并用橡皮擦擦拭干净连接头,再接上LVDS连接线故障依旧。细查LVDS信号通道A0~A4、B0~B4,共12对信号通道的耦合电阻RA023~RA030,发现RA024两端焊头颜色与其他不同。拔动该电阻,发现两端焊头已脱落，用新品将RA024替换。通电，故障消失。事后分析此电阻在电路中的作用，发现通过此电阻的信号正是时钟信号,图像LVDS信号上TCON板，但同步时钟未正常到达，时序控制器无法将LVDS信号还原为数字R/G/B信号，故引发此故障。注:LVDS信号通道中其他电阻失效，也可能出现花屏或颜色异常故障。

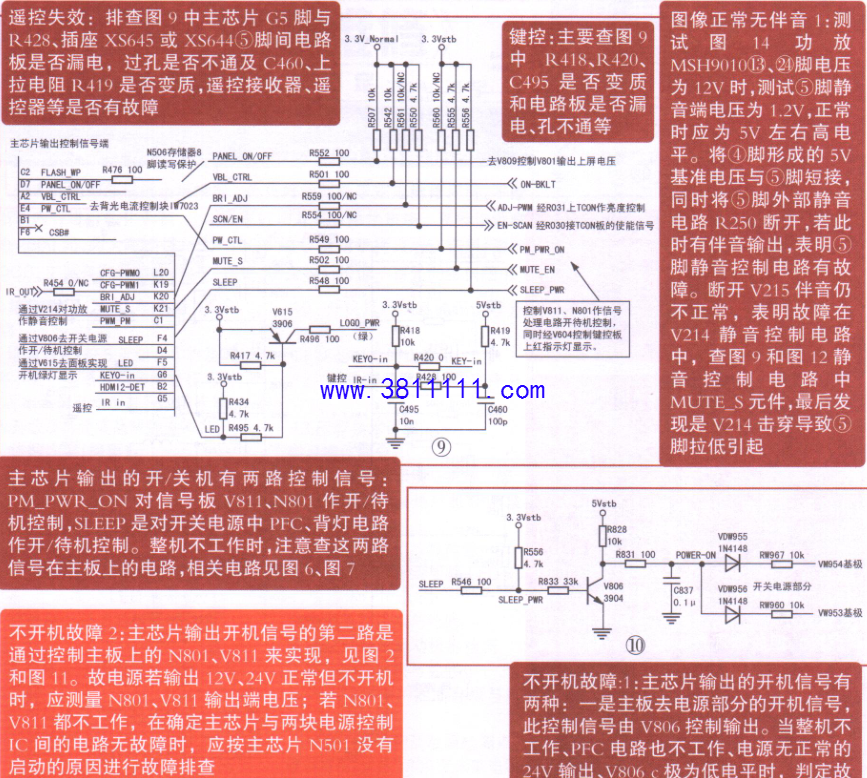

遥控失效:排查图9中主芯片G5脚与R428、插座XS645或XS644⑤脚间电路板是否漏电，过孔是否不通及C460、上拉电阻R419是否变质，遥控接收器、遥控器等是否有故障

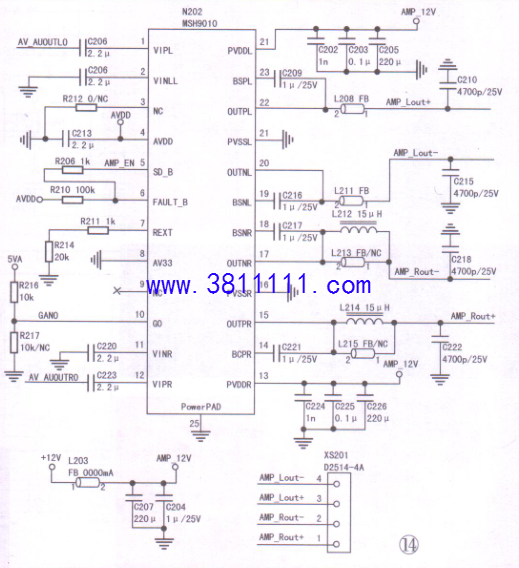

图像正常无伴音1:测试图14功放MSH9010B、②脚电压为12V时，测试⑤脚静音端电压为1.2V,正常时应为5V左右高电平。将④脚形成的5V基准电压与⑤脚短接，同时将⑤脚外部静音电路R250断开，若此时有伴音输出，表明⑤脚静音控制电路有故障。断开V215伴音仍不正常，表明故障在V214静音控制电路中，查图9和图12静音控制电路中MUTE S元件,最后发现是V214击穿导致⑤脚拉低引起。



不开机故障:1:主芯片输出的开机信号有两种: -是主板去电源部分的开机信号，此控制信号由V806控制输出。当整机不工作、PFC电路也不工作、电源无正常的24V输出、V806 c极为低电平时，判定故障在主芯片组成的电路或V806组成的电路中,主芯片引起的不开机故障,按前面讲述的主芯片检修方法进行;若为V806引起的故障，则要排除R548与主芯片和V806 b极间电路板不通、漏电问题及上拉电阻R556 (4.7k92) 不能开路，V806 c.e极不能击穿等，其次是开关电源部分VW954 (控制PFC电路供电)、VW953 ( 控制主电源输出12V带载能力)，见图10

不开机故障2:主芯片输出开机信号的第二路是通过控制主板.上的N801、V811来实现，见图2和图11。故电源若输出12V、24V 正常但不开机时，应测量N801、V811输出端电压;若N801、V811都不工作，在确定主芯片与两块电源控制IC间的电路无故障时，应按主芯片N501没有启动的原因进行故障排查


自动关机故障怀疑因软件引起时，可采用U盘升级方法解决。参考康佳智能电视6i98x平台升级方法，根据整机使用的屏型号和机型找到正确的主程序升级包,将其名字改为"Target" ,并放置到∪盘根目录下,把∪盘插到电视机USB接口中，关闭电视电源，按住电视上“Power"键开启电源，再继续长按该键
5s~8s，即可自动进行升级，升级完成后电视机自动重启。升级过程中为黑屏，电源指示灯会不停的闪烁，过程大约3min30s。也可将相应文件拷入U盘根目录下,进入工厂菜单，选择“USB升级"项，进入以后有三个选项:“软件升级”、"Mboot升级"和“否”，选择“软件升级”，即可升级主程序;选择“否”，即退出升级。注:其他无需操作

图像正常无伴音2:功放MSH9010的13、21脚电压为12V 时，测试⑤脚静音端电压为5V、④脚5V基准电压为4.1V,不正常。替换④脚滤波电容C213,④脚电压仍不正常,说明IC内部损坏，替换功放IC后试机，伴音恢复正常.

图像正常无伴音3:功放MSH9010①、②脚12V、⑤脚静音4.3V、④脚5V基准5V都正常,对R、L输入脚①、①脚连接电容C206、C223进行快速短接，模拟输入噪声，此时听到喇叭有噪声发出，由此推断功放在工作，故障可能在主芯片音频处理电路中。分析主芯片引脚功能,该芯片为MST芯片,其引脚V5、W5脚与IC内的音频ADC处理有关(见图13)，两脚外接电容变质可导致无伴音或音量小等故障，故分别将两脚电容进行替换，但故障现象未改变，怀疑IC有故障。本着先简后难的方式，采取先进工厂模式进行出厂恢复，故障依旧;用同机型软件通过U盘强制软件升级，故障排除。该机进入工作模式的方法是:切换电视到TV桌面一按遥控器“菜单”键+2008即可。

维修提示:该机芯信号处理板部分若出现某DC-DC块输出电压不正常，且电路板颜色发黄时，在确认此DC-DC块输出端滤波电容、后端连接DC-DC块或IC(如N807后端连接有N801，还有主芯片、DDR等)无击穿、短路、漏电等导致过流故障原因外，便要怀疑DC-DC块因长时间工作发热使其部件下面与电路板间所堆锡发生流动,引起散热不良而损坏，故焊接时要良好处理DC- DC块与印制板间的焊锡，防止虚接再次发生，保证电视机长期稳定工作。

图像正常无伴音4:测试图14中功放MSH901003、2②脚电压为0V时，可检测L203两端:一端电压为12V,一端为0V,表明L203开路。替换L203后开机,L203再次损坏，表明L203有大电流通过。检查B、②脚.上滤波电容C202-C205、C224~C226正常，怀疑功放损坏。替换功放后故障排除。
注意:手工焊接功放底部容易虚焊，通过背面焊盘上的过孔加锡补焊，防止功放接地不良引起散热效果差而损坏功放。

电视机输出AV信号有图像,TV信号为蓝屏，自动搜索节目有雪花点，但就是搜索不到节目的检修:有雪花点，表明有噪声信号去主芯片N501,所以故障不在AGC通道，而与TDA18273(N102)硅调谐器工作条件未满足有关。测试N806输出3.3V正常，再测N102①、16、27、35脚供电正常时，测试11、12脚电压，发现11脚SCL电压为0.7V,12脚电压为3.2V,说明该故障应与IC总线控制有关。细查SCL通道，后发现R461虚接，用一个同样大小的4.7kQ电阻替换后开机，搜索TV图像正常，故障排除。

TV信号搜索正常，一段时间后个别频道图像出现漂移:通常这类故障与调谐频率不稳定有关。影响调谐频率的除TDA18273( N102 )调谐器外，还有16MHz晶振和IC的31~38脚外电路连接电感等因素。首先替换16MHz晶振及连接的电容C106、C109，通电,故障现象消失。
