柯丽雅L-404型小夜灯原理简析

南召修电视

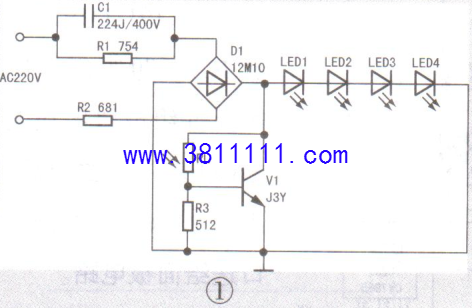

柯丽雅L-404型小夜灯实绘电路(元件位号为笔者所加)，如图1所示。本文将对该电路原理略加简析。
220V交流电先经C1和R1组成的阻容降压电路降压，再经电阻R2(兼做保险电阻)分压，最后由桥堆D1(12M10)整流得到直流电，供给LED灯珠LED1~LED4。
当光线较强时光敏电阻RL(负光敏系数电阻)的阻值在2kΩ~4kΩ之间， 三极管V1的基极电位较高,V1导通,D1整流所得直流电压大幅下降,LED1~LED4不发光。
当光线较弱时，光敏电阻RL的阻值约为4MO,V1因基极电位较低而截止,D1整流所得直流电压接近12V,LED1~LED4发光。

北斗星空

感谢楼主的分享。
