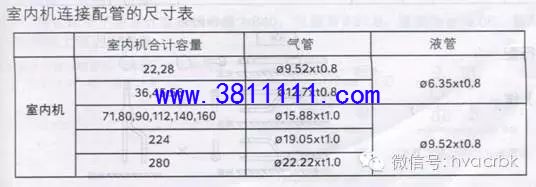

分歧管在多联机安装系统中,其作用是将管道中的制冷剂分流到室内机中,起着制冷剂分流的作用。分歧管在整个中央空调VRV管道系统用量不大,但确很重要。如果分歧管选用不当,就可能出现泄漏,爆管的可能,给中央空调系统造成很大的损失,后期维修起来也很费劲。 铜材质:分歧管主要是紫铜管加工而成,紫铜管质量的好坏直接决定分歧管的质量,现在很多中央空调采用R410A冷媒,其工作压力比传统冷媒要高,所以应该采用R410A专用铜管,R410A铜管比普通铜管的抗压能力强,耐压可达到50KG以上,适合R410A氟利昂的系统管道的运行。 焊接:分歧管的分支口都是经过焊接而成,而焊口也是最容易出问题的地方,好的分歧管应该是焊口均匀、规则、光滑、无虚焊、无脱焊等 二、各厂家多联机分歧管及管径选择标准 1、室外机汇总管套件 外机匹数 | 汇总管型号 | 备注 | 8~16匹 | 无 | | 18~32匹 | HZG-20/A | 对应2个模块 | 34~48匹 | HZG-30/A | 对应3个模块 |
3、室内机配管分歧管之间管径选择表 室内机组合计容量(×100) | 气管 | 液管 | <168 | φ15.88 | φ9.52 | 168≤X<224 | φ19.05 | φ9.52 | 224≤X<330 | φ22.22 | φ9.52 | 330≤X<470 | φ28.58 | φ12.7 | 470≤X<710 | φ28.58 | φ15.88 | 710≤X<1010 | φ31.8 | φ19.05 | ≥1010 | φ38.1 | φ19.05 |
总长度:300米。 第一分歧管到最远室内机配管长度达40米。 室内机与室内机的落差为:15米。 1、使用范围 配管单程长度:160米以内。 第一分歧管到最远室内机配管长度:40米以内。 室外机与室内机落差:室外机在上方时为50米以内,室外机在下方时为40米内。 室外机到第一汇总管之间的配管长度为10米以内。 2、室外机组合分歧管套件 室外机合计容量 | 分歧管 | 735~1360(2台用) | DOS-2A-1 |
4、冷媒配管的选定要领 1)室外机容量在255~960时,最长从(室外机到最远的室内机)在90m以上时,一定将气侧、液侧的主管尺寸加大。 1、使用范围: 最大当量接管长度235米,最大实际接管长度190米。 最大室内机高度差:40米。 2、室外机组合分歧管套件 3、分歧管套件 大金:(VRVⅢ)(CMSⅡ) 配管总长度:1000米。 最大室内外机高度落差:室外机在上方时50米,室外机在下方时90米。 室内机高度落差:15米。 3、分歧管套件 室内机合计下流容量 | 型号 | 22.4KW以下 | KHRP26MC22T | 22.4KW~33KW | KHRP26MC33T | 33KW~71KW | KHRP26MC72T | 71KW以上 | KHRP26MC73T+ KHRP26MC73P |
大金:(CMS) 配管总长度:510米。 最大室内外机高度落差:室外机在上方时50米。 室内机高度落差:15米。 3、配管尺寸 室内机合计下流容量 | 配管 | 小于16.8KW | φ15.9/φ9.5 | 16.8KW——22.4KW | φ19.1/φ9.5 | 22.4KW——33KW | φ22.2/φ9.5 | 33KW——47KW | φ28.6/φ12.7 | 47KW以上 | φ28.6/φ16 |
1、使用范围。 YDOH80-480。 - 最大配管长度可达125米。
- 室内机与室外机的水平落差可达50米(室外机在上)。
- 室内机之间水平落差可达15米。
YDOH-B 含义 | 室外机上游容量和 | 液管配管规格(mm) | 气管配管规格(mm) | 模块组合连接时分歧管之间的连接配管 | 18HP/20HP | φ15.88 | φ34.9 | 22HP | φ19.05 | φ34.9 | 24HP/30HP | φ19.05 | φ41.3 | 32HP/34HP | φ22.23 | φ41.3 | 36HP~48HP | φ22.23 | φ54.1 |
含义 | 室外机容量型号 | 液管配管规格(mm) | 气管配管规格(mm) | 室外机模块与第一个室外机汇总管之间的配管 | 8HP/10HP | φ12.7 | φ28.58 | 12HP | φ15.88 | φ28.58 | 14HP/16HP | φ15.88 | φ34.9 |
含义 | 下游室内机总容量(KW) | 液管配管规格(mm) | 气管配管规格(mm) | 室内机分歧管之间的连接配管 | X≤9 | φ9.52 | φ15.88 | 9<X≤16 | φ9.52 | φ19.05 | 16<X<21 | φ12.7 | φ25.4 | 21≤X<30 | φ12.7 | φ28.58 | 30≤X<35 | φ15.88 | φ28.58 | 35≤X<50 | φ15.88 | φ34.9 | 50≤X<68 | φ19.05 | φ38.1 | 68≤X<85 | φ19.05 | φ41.3 | 85≤X≤90 | φ22.23 | φ41.3 | X>90 | φ22.23 | φ54.1 | 室内机连接配管 | X≤2.8 | φ6.35 | φ9.52 | 2.8≤X<4.7 | φ6.35 | φ12.7 | 4.7≤X<8.5 | φ9.52 | φ15.88 | 8.5≤X≤16 | φ9.52 | φ19.05 | X>16 | φ12.7 | φ22.23 |
含义 | 下游室内机总容量(KW) | Y型分歧管液管侧型号 | Y型分歧管气管侧型号 | 室内机连接的分歧管 | X<16 | YBP-YL1A | YBP-YG1A | 16≤X<35 | YBP-YL1A | YBP-YG2A | 35≤X≤50 | YBP-YL1A | YBP-YG3A | X>50 | YBP-YL2A | YBP-YG3A | 室外机连接的第一个分歧管 | 室外机总容量(HP) | Y型分歧管液管侧型号 | Y型分歧管气管侧型号 | 8HP~12HP | YBP-YL1A | YBP-YG2A | 14HP~24HP | YBP-YL1A | YBP-YG3A | 24HP以上 | YBP-YL2A | YBP-YG4A |
含义 | 室外机总容量(HP) | 标准安装的配管规格 | 最大管长超过90m安装的配管规格(mm) | 室外机与第一个分歧管之间的配管 | 8-10 | φ12.7 | φ28.58 | φ15.88 | φ28.58 | 12 | φ15.88 | φ28.58 | φ19.05 | φ34.9 | 14-20 | φ15.88 | φ34.9 | φ19.05 | φ41.3 | 22 | φ19.05 | φ34.9 | φ22.23 | φ41.3 | 24-30 | φ19.05 | φ41.3 | φ22.23 | φ54.1 | 32-34 | φ22.23 | φ41.3 | φ22.23 | φ54.1 | 36-48 | φ22.23 | φ54.1 | φ22.23 | φ54.1 |
LG 格力 格力多联机铜管配管 | 序号 | 下游室内机合计额定总量X(KW) | 室内分歧管间的配管尺寸 | 气管(mm) | 液管(mm) | 1 | X≦5.0 | Φ12.7 | Φ6.35 | 2 | 5<X≦14.2 | Φ15.9 | Φ9.52 | 3 | 14.2<X≦22 | Φ19.05 | Φ9.52 | 4 | 22<X≦30 | Φ22.2 | Φ9.52 | 5 | 30<X≦45 | Φ28.6 | Φ12.7 | 6 | 45<X≦67 | Φ28.6 | Φ15.9 | 7 | 67<X≦95 | Φ34.9 | Φ19.05 | 8 | 95<X≦135 | Φ41.3 | Φ19.05 | 9 | 135<X≦160 | Φ44.5 | Φ22.2 | 10 | 160<X | Φ54.1 | Φ25.4 | 格力多联机分歧管 | 序号 | 型号 | 下游室内机合计额定总容量X(KW) | 1 | FQ01A | X≦20 | 2 | FQ01B | 20<X≦30 | 3 | FQ02 | 30<X≦70 | 4 | FQ03 | 70<X≦135 | 5 | FQ04 | 135<X
|
|
