苹果A1708开机不显示的维修

维修迷

客户一台苹果A1708笔记本，在售后检测过，确定是屏幕问题，售后报价4000，换整上半身屏幕总成，后经了解可以单换屏幕便宜，经人介绍，辗转后到我这里。

此款屏幕排线问题多，起初也打算直接换屏幕算了，但这台现象不一样于以往通病表现，屏幕完全不显示，非暗屏，非排线通病，手动排线等都无任何反应。鉴于异常，暂缓换屏幕，以免误伤，且屏幕还不便宜，小心为妙，虽然售后已测，已确定“屏幕”问题。

经检查开机瞬间背光升压瞬间正常，然后降低无输出：PPVOUT_S0_LCDBKLT。屏幕供电正常：PP3V3_S0SW_LCD PP5V_S0SW_LCD，屏幕HPD检查瞬间有，然后拉低：DP_INT_HPD。

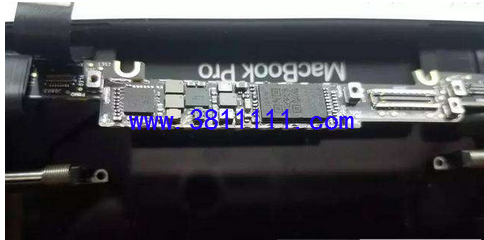

由于确定为屏幕上半身问题，因此重点锁定在屏幕小板上，查外观无异常，量各测验点均无短路。由于HPD和背光升压都是瞬间有输出，说明背光电路基本上是正常，背光开启信号原因较多，不便查测。背光和显示两个同时坏的可能性不大，很有可能是就是因为检测验屏幕显示异常而导致背光无输出。

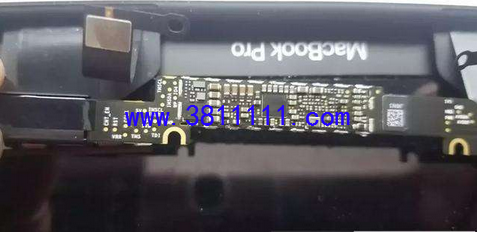

DP_INT_HPD 排除主板拉低 （售后换上半身测验过），HPD在屏幕供电3.3正常后，就应该反馈高电平出来，瞬间高然后低，但屏幕供电3.3一直有，这是不正常的。跑线到小板反面测验点，然后应该是到芯片下面去了，在测验的过程中，发现小板有点温度，反复手摸到反面TPS1芯片相对温度稍偏高。

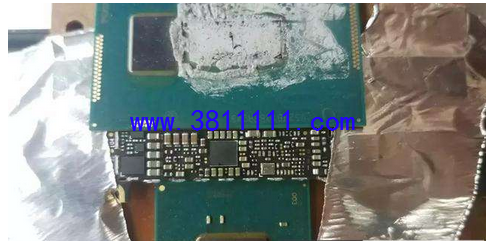

量周边电容，右上角和左边分别有几个电容对地短路。放大镜仔细查看，左边几个短路电容共线，经一0欧阻到芯片，断开电阻后，电容不短，另一端到芯片仍短。上角三个电容短路共线直到芯片，芯片“不一样”的引脚同时短路，芯片坏的可能性最大。

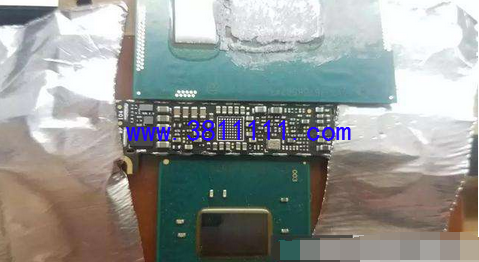

取芯片后，量依旧短路，同时发现左边和上角是同一根线，取上角三电容后短路排除。

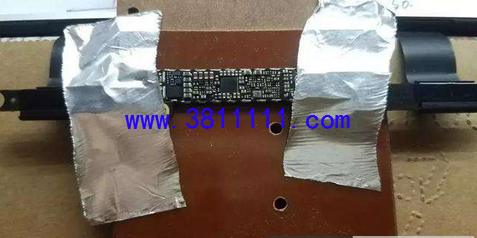

继续判断为其中一电容短，装回另外两电容，装回芯片。

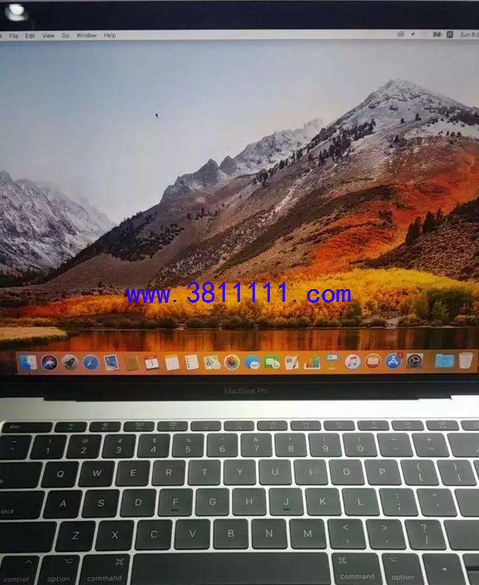

装机测验，屏幕正常点亮，正常进系统。屏幕差点就“误杀”了
